在电子设备日益追求轻薄短小、功能集成的今天，内部组件间的可靠连接面临着前所未有的空间与性能挑战。柔性扁平电缆（FPC）凭借其优异的弯曲性和节省空间的特性，已成为现代精密电子设备内部布线的主流选择。而作为FPC与电路板之间的关键桥梁，连接器的性能与设计至关重要。Kinghelm金航标深谙此道，精心打造了KH-FG0.5-H2.0-23P-SMT FPC连接器，它集超细间距、高密度引脚、稳固锁定与*贴装工艺于一身，专为解决高密度小型化电子设备的连接痛点而生。这款连接器采用精密的0.5毫米间距设计，提供23个信号通道（23PIN），并创新性地结合了翻盖下接的H2.0贴片式安装方式，通过成熟的表面贴装技术（SMT）实现快速、*且高效的自动化装配流程。其核心使命，就是在极其有限的空间内，为日益复杂和小型化的电子系统，如可穿戴设备、超薄笔记本、高端手机摄像头模组、精密医疗仪器等，构建一个既稳定可靠又易于生产制造的电气连接解决方案，成为支撑设备微型化与高性能化的隐形脊梁。

18-3(1)

Kinghelm金航标KH-FG0.5-H2.0-23P-SMT产品图

*空间优化：0.5mm超细间距与高密度23针全功能配置

Kinghelm金航标KH-FG0.5-H2.0-23P-SMT FPC连接器的核心优势首先体现在其突破性的空间利用率上。0.5毫米的超细间距（Pitch）代表了当前FPC连接器领域的*水平，意味着在单位长度内可以容纳更多的信号触点。这23个精密触点（23PIN）的紧凑排列，赋予了该连接器强大的信号传输能力，能够满足现代复杂电子模组对多路信号（如数据、控制、电源等）并行传输的需求。这种高密度设计是设备持续小型化、功能集成化的必然要求。在寸土寸金的PCB板上，尤其是主板边缘或空间高度受限的模块内部，这款连接器能以最小的“占地面积”提供最大的连接效能，有效释放了宝贵的布局空间，让设计师在追求*轻薄与强大功能时拥有更大的自由度，无需在性能与体积之间做出痛苦妥协。

稳固可靠的连接保障：创新翻盖式锁定结构

连接器不仅要连得上，更要连得稳。尤其在移动设备或存在振动、冲击的应用场景中，连接的稳固性直接关系到设备的长期可靠性和用户体验。Kinghelm金航标KH-FG0.5-H2.0-23P-SMT FPC连接器采用了经过精心设计的翻盖式锁定机构（Locking Feature）。这种结构操作直观简便：用户只需将FPC排线*插入到位，然后轻轻扣下翻盖，即可通过机械锁扣将FPC牢牢固定在连接器内部。翻盖本身提供了强大的锁紧力，有效防止FPC在设备使用过程中因外力拉扯、振动或意外触碰而导致的松动、脱落或接触不良。这种主动式的锁定方式，相比依赖摩擦力的简单插拔结构，提供了指数级提升的连接可靠性，是确保关键信号传输万无一失的重要防线，极大地降低了因连接失效引发的设备故障风险。

高效装配与接触优化：下接触点设计与H2.0贴片高度

该连接器采用了独特的“下接”触点类型设计。这意味着连接器的导电触点位于底部，当FPC插入并被翻盖锁紧后，触点是“向下”与FPC上的金手指或导电条实现紧密接触。这种设计具有多重优势：首先，它优化了接触力学的分布，有助于在超细间距下获得更稳定、电阻更低的电气接触；其次，下接方式配合特定的翻盖结构，有助于引导FPC*插入到位，减少错位风险；再者，它与SMT工艺高度契合。“H2.0”明确标示了其贴片安装后的本体高度（或指代特定的高度规格），这个经过优化的低矮外形，不仅符合现代设备对内部元件高度的严苛要求，更重要的是，它确保了连接器主体在SMT回流焊过程中具有良好的热稳定性和焊接良率，同时为FPC的插入和翻盖操作预留了充足的操作空间，简化了后续组装流程。

现代化生产的基石：SMT表面贴装技术优势

KH-FG0.0-H2.0-23P-SMT的名称后缀“SMT”清晰表明了其核心的安装方式——表面贴装技术。这是现代电子制造业的黄金标准。与传统的通孔插装（THT）相比，SMT具有革命性的优势：它能实现全自动化的高速*贴装，通过高精度的贴片机将微小元件快速、准确地放置在PCB焊盘上，然后经过回流焊一次性完成焊接，生产效率呈数量级提升；SMT元件可以双面贴装，大幅提升PCB的空间利用率；元件体积和重量更小（如本品毛重仅0.512克），有助于设备轻量化；SMT焊接点更可靠，一致性好，减少了人工焊接的误差和潜在缺陷。选择SMT封装的KH-FG0.5-H2.0-23P-SMT，意味着客户可以无缝接入高效、高良率、低成本的现代化生产线，缩短产品上市周期，提升整体制造竞争力，是面向大规模量产应用的理想选择。

微型化与高可靠性的完美统一：面向未来的设计哲学

综合来看，Kinghelm金航标KH-FG0.5-H2.0-23P-SMT FPC连接器绝非各项参数的简单堆砌，而是Kinghelm金航标对微型化时代连接需求的深刻理解和系统化解决方案。它将0.5mm超细间距、23PIN高密度带来的空间节省能力，翻盖式锁定机构赋予的*连接稳固性，下接触点与H2.0高度优化的接触可靠性与装配友好性，以及SMT工艺支撑的高效自动化生产潜力，完美地融合于一个微型化的封装之内。每一个设计细节都服务于同一个目标：在极限空间约束下，提供最高等级的电气连接性能和长期运行可靠性，同时满足现代化大规模生产对效率和一致性的严苛要求。这使得它不仅仅是连接两个部件的元件，更是助力客户产品实现更轻薄设计、更强大功能、更稳定品质和更具成本效益生产的关键赋能者。

18-2(1)

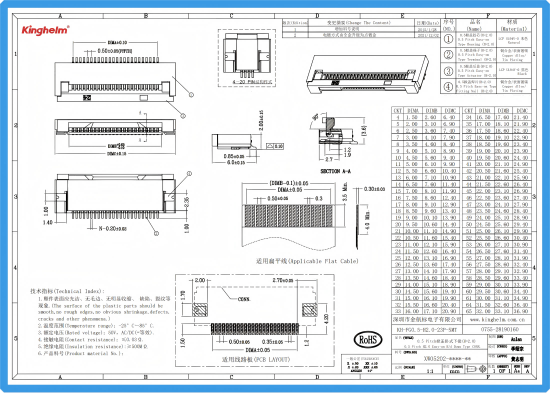

Kinghelm金航标KH-FG0.5-H2.0-23P-SMT规格书

Kinghelm金航标KH-FG0.5-H2.0-23P-SMT FPC连接器，以其精密的0.5mm超细间距和23PIN高密度配置，成为征服空间限制的利器；其创新的翻盖式锁定机构，构筑了连接可靠性的坚实堡垒；独特的“下接”触点设计与优化的H2.0贴片高度，确保了*的电气接触性能和顺畅的组装体验；而SMT表面贴装技术的应用，则为高效、*、高良率的现代化批量生产铺平了道路。这款产品是Kinghelm金航标深厚技术积累和对市场趋势*把握的结晶，它完美诠释了如何在微型化的苛刻要求下，实现功能、可靠性与生产效率的*平衡。无论是追求*轻薄的消费电子产品，还是要求严苛的工业控制、医疗设备或汽车电子应用，KH-FG0.5-H2.0-23P-SMT都展现出强大的适应性和*的价值。选择它，就是为您的下一代高密度、小型化电子设备选择了一个值得信赖的连接核心，为产品在激烈的市场竞争中赢得空间、性能和可靠性的多重优势奠定了坚实基础。在连接微型化未来的征途上，Kinghelm金航标KH-FG0.5-H2.0-23P-SMT FPC连接器无疑是一款兼具前瞻性与实用性的标杆之作。
