每日一品——Kinghelm金航标DC电源插座KH-DC-016-2.5：2.5mm触点内径与直插式结构

技术交流|Technical exchange|Technical exchange|

2025-04-29 09:04:20 736

在电子设备供电系统中，DC电源插座的选型直接影响设备连接的稳定性与安全性。Kinghelm金航标推出的KH-DC-016-2.5型DC电源插座，以2.5mm大触点内径与直插式安装为核心设计，适配中低功率设备的供电需求，兼顾连接效率与空间利用率。本文将从产品特性、技术优势及典型应用等方面展开解析。

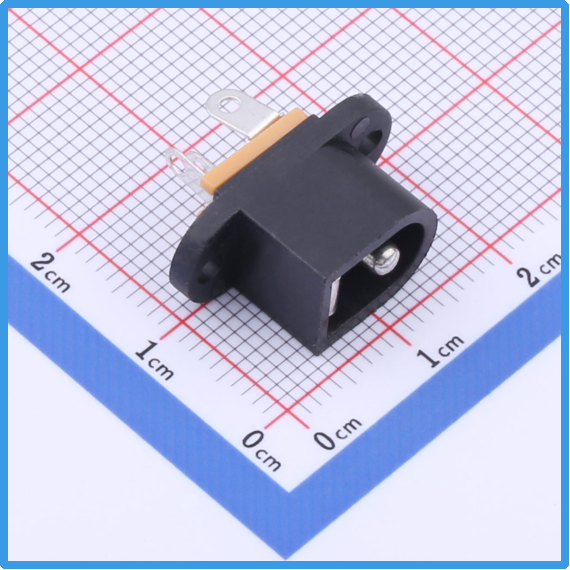

Kinghelm金航标KH-DC-016-2.5产品图

一、产品特性与参数

Kinghelm金航标KH-DC-016-2.5是一款专为通用型电子设备设计的DC电源插座，单件毛重1.728克，采用袋装包装，便于批量管理与运输。其核心参数如下：

触点规格：内径2.5mm，适配标准DC插头，可承载更高密度的电流传输，降低接触电阻。

电气性能：额定电流500mA，额定电压30V，适用于低功耗设备供电场景。

安装方式：直插式引脚设计，垂直插接于PCB板，简化焊接流程，提升组装效率。

二、直插式结构的优势

与弯插式设计不同，DC电源插座KH-DC-016-2.5采用直插式安装方案，具有以下特点：

简化PCB布局：垂直安装减少横向空间占用，尤其适合对高度敏感的紧凑型设备。

增强机械强度：直插引脚与PCB板直接固定，抗振动性能更优，适用于车载设备、工业仪器等场景。

兼容性提升：支持快速插拔，适配通用DC插头规格，降低用户使用门槛。

此外，插座触点采用镀镍工艺，抗氧化能力强，可耐受反复插拔，延长使用寿命。

三、典型应用领域

DC电源插座KH-DC-016-2.5凭借稳定的电气性能与直插式结构，广泛用于以下场景：

安防设备：如监控摄像头、门禁系统的外部电源接口。

医疗仪器：便携式血压计、手持检测仪的供电模块。

工业控制：PLC控制器、传感器模组的低压连接端口。

消费电子：路由器、机顶盒等家电的直流电源输入口。

其2.5mm触点内径设计，可兼容更高功率的线缆（如部分LED照明设备），扩展了应用范围。

四、产品核心竞争力

高可靠性：通过30V/500mA负载测试，支持长时间稳定运行，触点接触电阻低于行业标准。

灵活适配：直插式结构兼容多层PCB板设计，满足多样化设备的安装需求。

环保合规：材料符合RoHS指令，无铅工艺符合国际环保要求。

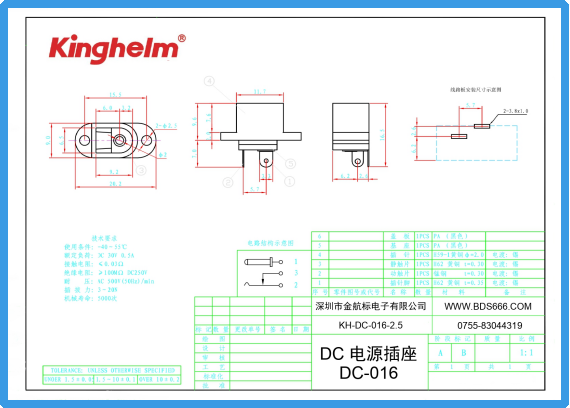

Kinghelm金航标KH-DC-016-2.5规格书

五、总结

Kinghelm金航标KH-DC-016-2.5型DC电源插座，以直插式结构和大触点内径为核心优势，为中低功率设备提供了高效、可靠的供电解决方案。无论是工业控制设备还是消费电子产品，其标准化设计和高兼容性均可有效降低开发成本，助力设备制造商提升产品竞争力。
