每日一品——Kinghelm金航标DC电源插座KH-DC-003-1.3：1.3mm触点内径与弯插式设计

技术交流|Technical exchange|Technical exchange|

2025-04-29 08:59:44 888

在电子设备设计与制造中，电源插座作为连接供电系统的核心部件，其性能与可靠性直接关系到设备的稳定性。Kinghelm金航标推出的KH-DC-003-1.3型DC电源插座，凭借紧凑设计、高适配性与稳定性能，成为小型电子设备的理想选择。本文将从技术参数、应用场景及产品优势等方面，解析这款插座的特性与价值。

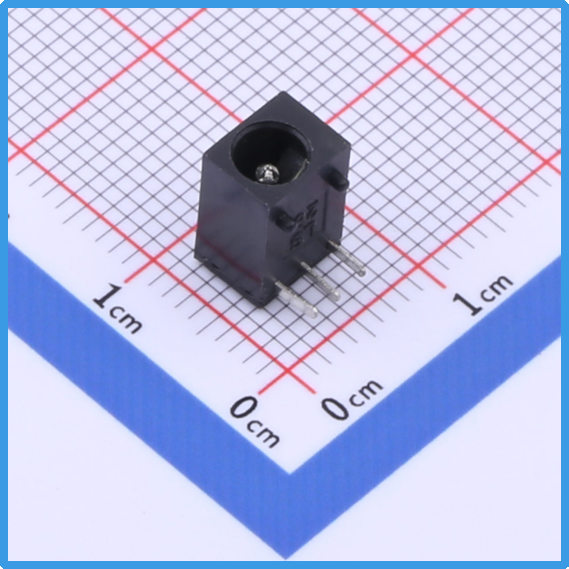

Kinghelm金航标KH-DC-003-1.3产品图

一、产品概述

KH-DC-003-1.3是Kinghelm金航标专为紧凑型电子设备设计的DC电源插座，采用袋装包装，单件毛重仅0.352克，便于批量存储与运输。其核心特点在于弯插式安装方式，适用于空间受限的电路板布局，同时支持1.3mm触点内径与3.8mm触点外径设计，适配多种线缆规格，确保连接的稳固性。

二、技术参数与性能

触点规格：内径1.3mm，外径3.8mm，兼容标准DC电源插头，避免因尺寸偏差导致的接触不良。

电气性能：额定电流500mA，额定电压30V，满足低功耗设备（如智能家居传感器、便携式仪器）的供电需求。

结构设计：弯插式引脚设计，减少电路板水平空间占用，提升设备内部布局灵活性；金属触点采用镀层工艺，增强抗氧化性与导电效率。

三、典型应用场景

Kinghelm金航标DC电源插座KH-DC-003-1.3凭借小巧体积与低压特性，广泛应用于以下领域：

消费电子：如蓝牙耳机充电仓、迷你音响等小型设备的电源接口。

智能硬件：IoT传感器、智能门锁等低功耗设备的供电连接。

工业控制：仪表盘、手持检测仪器的内部电路板供电模块。其弯插式设计尤其适合PCB空间紧张的场景，帮助工程师优化设备结构。

四、产品核心优势

高适配性：触点尺寸标准化，兼容主流DC插头，降低供应链匹配难度。

可靠性与耐用性：通过30V/500mA负载测试，支持长期稳定工作；镀金/镀镍触点工艺延长使用寿命。

轻量化与环保：材料符合RoHS标准，重量不足0.4克，符合现代电子设备轻便化趋势。

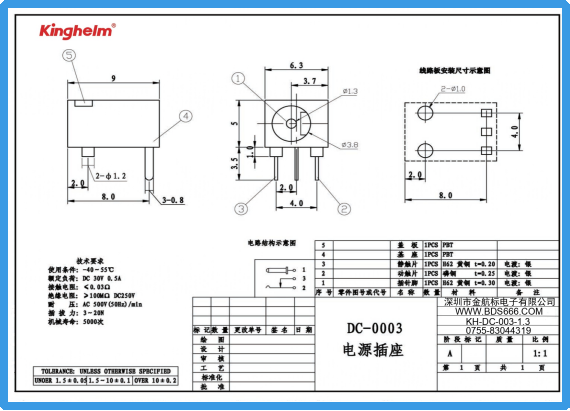

Kinghelm金航标KH-DC-003-1.3规格书

五、总结

Kinghelm金航标KH-DC-003-1.3型DC电源插座以精准的触点设计、弯插式安装方案及高性价比，成为低电压、小电流场景下的优选连接器。无论是消费电子还是工业设备，其紧凑结构与可靠性能均可有效提升产品竞争力。对于追求高效供电方案的设计者而言，此型号无疑是值得关注的解决方案。
