金航标产品应用：无线网关

kinghelm金航标的射频连接器转接线系列

随着电子产品智能化，越来越多的无线通信类型产品被设计和生产出来。作为其中的代表无线网关近年呈现爆发式增长。在这类产品中，会存在很多射频电路。而这些射频电路与外界的交互则不可避免地需要用到射频连接器。由于无线网关通常需要增益较大的天线，所以为了可靠连接，大多数都会选用SMA连接器。

在该类应用中，SMA连接器经常与射频前端放大器等功率器件相连，负责将无线射频信号从电路板上传递到外部天线上，如下图所示：

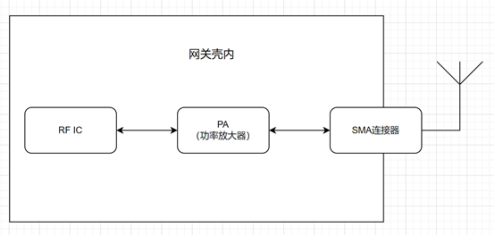

kinghelm金航标SMA射频连接器在网关壳内的位置

金航标技术挑战和机遇

在实际应用中，SMA连接器都会暴露在外壳外部。缺少了外壳的保护，往往会遇到一些问题。

第一：长期暴露在空气中的连接器硬连接面被空气中的氧气氧化或者盐雾锈蚀，连接时接触阻抗过大导致与外部天线连接失效。

第二：通过外部天线感应较强电压导致连接器绝缘击穿，使得器件，甚至整个产品损坏。

上述两种情况，在工业领域应用中经常会出现。在这种恶劣工况下，常常会考验SMA连接器的可靠性和稳定性。

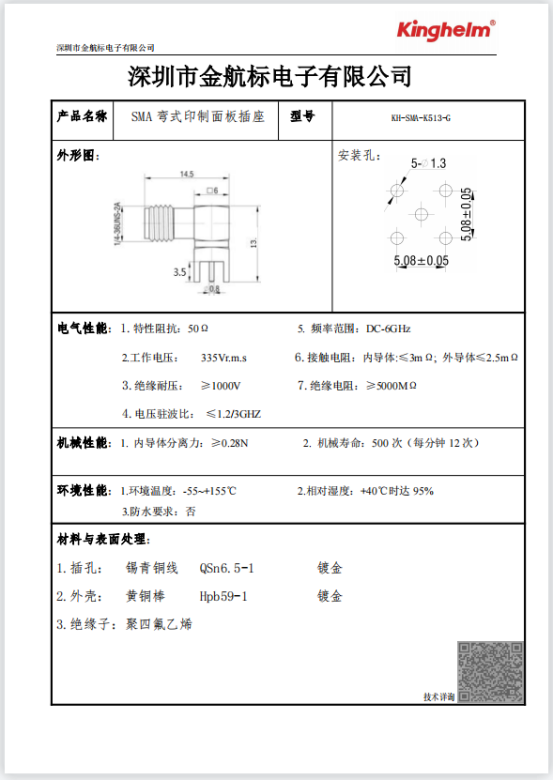

kinghelm金航标KH-SMA-K513-G射频插座规格书

金航标解决方案及技术

金航标立足天线连接器行业多年，专注提供专业射频连接器解决方案。其研发生产的kinghelm（www.kinghelm.com.cn）品牌SMA系列连接器中的KH-SMA-K513-G可有效解决上述问题。该款SMA连接器按照射频同轴传输线的标准阻抗50Ω进行设计，可以确保整条传输线路上的阻抗一致性。为了解决氧化和优化接触阻抗，其外壳和插孔均采用了镀金的工艺。在进行硬连接的时候，可以充分接触，且不会容易受到空气氧化而使得接触面氧化，使得其拥有内导体≤3mΩ，外导体≤2.5mΩ的超低接触阻抗，从而避免了长期暴露在空气中的氧化而导致接触阻抗过大而带来的信号衰减，甚至断连。可确保网关可以在长时间运行过程中保持稳定可靠地传输无线信号。

同时，绝缘材料采用优良的聚四氟乙烯，可在-180～260oC长期使用，而且耐酸碱和有机溶剂。在设计上，采用电缆绝缘介质与界面直接相连的无气隙结构，提高了产品的完整度，最终使其拥有≥1000V的绝缘耐压，可以使无线网关承受在恶劣工况下的外部感应电压击穿问题。

kinghelm金航标宋仕强的演讲课件

除此以外，kinghelm金航标KH-SMA-K513-G整体还拥有宽达-55~+155℃的工作温度范围，可以适应各类严酷的工作环境，保持稳定工作，适用于各类应用场合。
