深圳市金航标kinghelm电子有限公司，国家级高新技术企业，“中国卫星导航协会”、“中国信息产业商会”、“广东连接器协会”会员，获得发明专利和软件著作权多件。“Kinghelm”品牌产品有北斗GPS（gnss天线）天线、微型射频转接器组件，电气数据连接器、端子接插件，及汽车线束、工业连接器、军用特种定制天线连接器组件三大系列产品。金航标产品广泛用于无线智能终端、新能源汽车、物联网、车联网、智慧城市、智慧家居、工业装备等领域。在当前国产化替代、“一带一路”国家战略背景下，金航标（www.kinghelm.com.cn）努力为社会发展、科技强国做最大的贡献！

随着电子产品的发展，数据和信号传输由有线逐步转为无线，而且数据量越来越大和传输速率越来越快。面对各种领域产品的升级，无线模组这个单品应运而生。无线模组可以很方便地集成在各类产品中，使其变成高附加价值的无线通信产品。同时，又因为无线模组已经完全所有无线射频设计，使用完整的模组来开发，大大降低了设计的门槛，更快实现商业化。

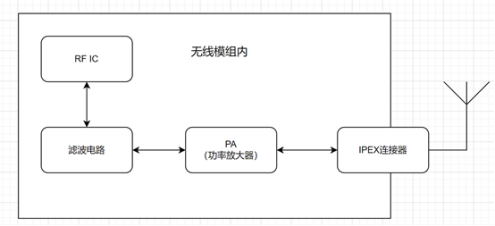

一般而言，无线模组包含射频芯片、滤波电路、功率放大器、射频连接端口座子这几部分，如下图所示。

kinghelm金航标ipex射频连接器产品在无线模组的位置图

其中，由于无线模组的小型化设计需求，射频连接端口通常会采用IPEX连接器，金航标kinghelm的ipex射频连接器占有的市场份额节节攀升。

挑战和机遇

无线模组会根据不同的无线通信类型，工作在不同的频率段上。但其信号一般都是MHz以上的中高频信号。其与直流低频信号相比，在电路上体现会发生很大的变化。这个时候，电路上的连接线和连接器的电阻就不再是可以忽略的直流电阻，而是以阻抗的形式存在，其构成分为直流阻抗和交流阻抗两部分！

随着信号频率的越高，其交流特性越明显，阻抗会跟信号频率有强相关关系。如果在信号传输链路上存在阻抗不连续/失配的问题时，无线模组就会发生信号反射和衰减现象，会严重影响信号质量。特别是在连接器端，是无线模组与外部天线的关键部分，最容易发生阻抗失配的问题。一旦发生阻抗失配问题，不但会降低无线模组发射效率，还有可能会造成额外的功耗和发热，影响无线模组的正常运行。金航标KH-IPEX-K501-29（www.kinghelm.com.cn）可对标替换国外的te泰科、广濑hrs等品牌！

解决方案及技术

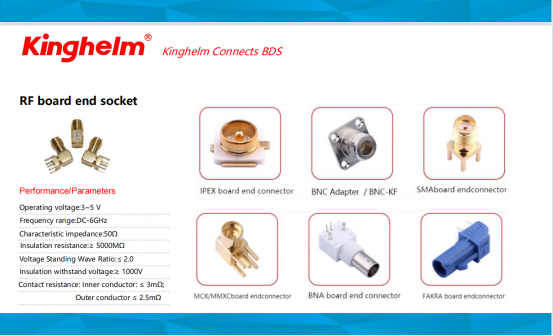

KH-IPEX-K501-29作为金航标力推的射频同轴一代IPEX板端贴片天线座子系列中的一款。该款连接器按照标准射频/微波同轴传输线阻抗50Ω的阻抗进行设计，可满足无线模组的射频信号传输阻抗要求。同时采用了镀金工艺，最大程度上减少了接触阻抗，使其在0~6 GHz的工作频率上，可提供优秀的VSWR值（1.3 MAX@0.1~3GHz, 1.4 MAX@3~6 GHz），而且接触阻抗小至20mΩ。这使得整个信号链路阻抗可以都是连续的50Ω阻抗，大大减少了无线信号在无线模组与外连天线的传输线路上的损耗、反射和衰减。

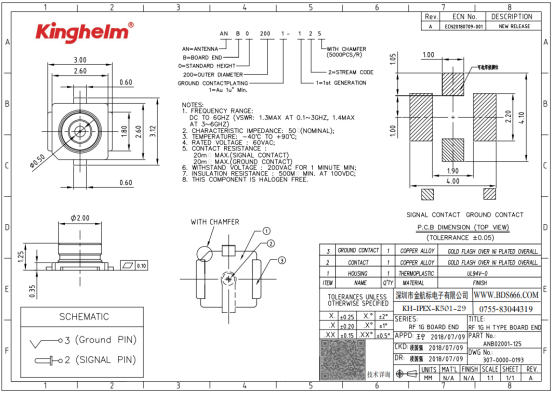

Kinghelm金航标射频座子KH-IPEX-K501-29规格书

该款射频连接器端口完全符合标准的一代IPEX规格，可完美兼容同类产品，可支持-40℃~+90℃的工作温度范围。金航标助力各类终端厂商以最优性价比提高产品竞争力，为全行业提供最具竞争力的产品选择。

当前，金航标已成为国内快速发展的电子信息产业的企业之一， 2022年金航标kinghelm电子在宋仕强先生的领导下，在恶劣环境下依旧逆袭增长稳步扩大，金航标电子有限公司专业研发生产北斗GPS天线、连接器等产品种类进一步增加，市场占有率进一步扩大。未来，公司将积极做好电子元器件的“国产替代”，为国家解决外国公司技术封锁等卡脖子难题提供解决方案。
