每日一品——Kinghelm金航标SMA线端母头KH-SMAKW-11-W：适用于高频传输的90°弯头连接器设计

技术交流|Technical exchange|Technical exchange|

2025-07-04 09:45:46 716

在无线通信和射频信号传输中，连接器的选择至关重要。Kinghelm金航标KH-SMAKW-11-W 是一款具备高可靠性与优异电气性能的 11牙90°弯头SMA线端母头母针连接器，尤其适用于空间受限的设备内部布线、天线接口设计及高频信号传输场景。它不仅在性能参数方面表现出色，同时在结构设计上也充分考虑了实际安装环境中的各种挑战，为通信工程师提供了高性价比、稳定可靠的连接解决方案。

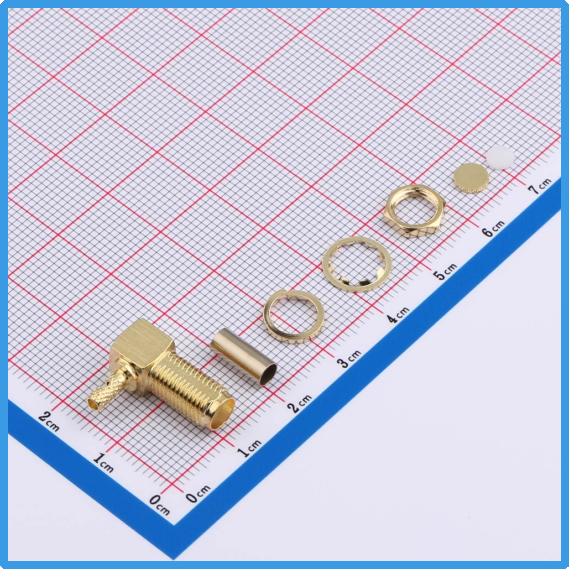

Kinghelm金航标KH-SMAKW-11-W产品图

在物联网、车载通信、安防监控、GPS定位模块等应用中，射频连接器往往需要在极小的空间中实现高频信号的可靠传输。Kinghelm金航标KH-SMAKW-11-W采用90°弯头设计，相比传统直头连接器，在紧凑型PCB板或封闭金属外壳内部更容易排线和走线，有效减少弯曲损耗和机械干扰。这种侧向出线结构尤其适合安装在机壳边缘或与电缆并行布置的应用场景，减少连接器本体占用的垂直空间。

该型号采用标准11牙接口，通用性强，兼容市面主流SMA母头或公头设备，适合标准化模块化生产需求。接口连接紧固，机械寿命高，即使在高振动环境下如车载通信、无人机等应用中也能保持稳定连接。产品内置母头母针结构，具备良好的中心导体接触性，可有效降低接触阻抗，保证信号在0~3GHz频率范围内低损耗传输。

从技术指标来看，KH-SMAKW-11-W具备50Ω阻抗匹配设计，配合合适的传输线可最大程度减少信号反射，提高系统整体的传输效率和信噪比。其电压驻波比（VSWR）≤1.5，表明该连接器具备优良的阻抗匹配性能，适用于对驻波要求较严的高频通信系统，如射频识别、Wi-Fi模块、蓝牙模块等。同时其工作温度范围宽泛（-55℃~+155℃），可以稳定应用于严苛工业环境中，不受北方寒区或高温机房限制。

在安装方式上，KH-SMAKW-11-W提供了更具灵活性的线端压接安装方案，配件齐全，可根据线缆直径选用不同型号SMA压接工具进行快速安装，无需额外焊接，节省施工时间。相较于板端焊接式SMA连接器，该产品更适合线缆跳线类应用，可在成品天线或定制短跳线上实现快速搭配，方便用户自行更换或维护。

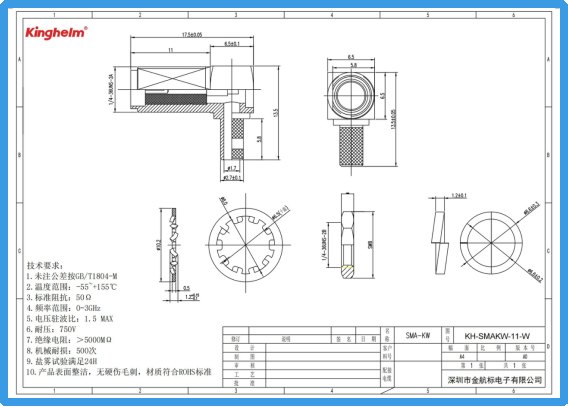

Kinghelm金航标KH-SMAKW-11-W规格书

如果你正在寻找一款适用于狭小空间，具备出色频率响应和可靠机械结构的SMA连接器，Kinghelm金航标KH-SMAKW-11-W无疑是一个值得考虑的选择。其结合了结构合理、性能稳定、易于安装与维护等多重优势，为终端产品提供更高的信号完整性和更强的抗干扰能力。在众多SMA连接器选型中，弯头设计与11牙通用接口使其在成本与兼容性之间找到了优秀的平衡点，适合工程批量应用及品牌定制开发。

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳优秀海归人才，深耕微波射频技术领域，联合高校成立研究机构。金航标（www.kinghelm.net）获得了多项发明专利，已取得ISO9001认证和RoHS、REACH认证。IATF16949汽车质量体系认证，UL、TUV等认证在申请中。“金航标，连接世界”，从最初推出天线产品，包括北斗GPS双模天线、蓝牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射频转接线；现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列；及汽车摩托车线束，工业、医疗、科研用特种线材，非标定制品等三大系列。金航标的兄弟公司萨科微半导体产品销往世界各地，服务超一万家客户，产品有二极管三极管、功率器件、电源管理芯片三大系列。萨科微近年来还推出霍尔传感器、ADC、BMS新产品，与金航标电子一起为电子整机产品公司提供配套服务。

宋仕强先生简介：

宋仕强先生

宋仕强先生，萨科微半导体和金航标电子两家公司的总经理，中国电子学会专家库成员、深圳华强北研究专家、专栏科普作家。宋仕强从基层技术人员干起，担任过国际地产上市公司CEO，有丰富的技术管理和企业经营的经验，将宏观经济学理论与现实中经营管理相结合，带领公司高速发展！

宋仕强先生一直关注深圳华强北，研究华强北发展模式，提炼出华强北文化。华强北的文章《华强北研究》、《华强北的转型与发展》、《驳彭博社华强北新闻》，被人民日报、新华社、美联社、雅虎新闻、华尔街日报等国内外大媒体和平台转发，《宋仕强论道华强北》等短视频集在YouTube、Tik Tok等平台热播！宋仕强为提升华强北商业环境，华强北“中国电子第一街”的国际化一直在努力，希望华强北的电子元器件销往全世界！

KH-SMAKW-11-W至产品详细网页
