网络分析仪与频谱分析仪：有何区别

技术交流|Technical exchange|Technical exchange|

2023-02-27 13:35:51 696

在我们区分频谱分析仪和网络分析仪之前，了解这两种仪器是什么以及它们执行什么功能很重要。因此，我们对这两种设备及其基本机制进行了基本概述：

频谱分析仪

频谱分析仪是一种电子设备，用于测量仪器中输入信号的幅度与频率的关系。它在仪器的整个频率带宽范围内执行此操作。测量电子仪器中已知和未知信号的频谱功率很有用。虽然输入频谱分析仪的主要信号是电信号，但它也通过使用适当的换能器分析声波和光波的频谱成分。该分析仪有利于了解电子设备的参数，尤其是无线发射器，因为可以轻松观察仪器在信号、失真、频率和功率方面的频谱工作。这些很难在时域波形中检测到。

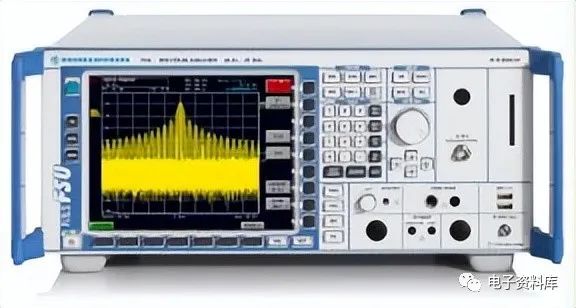

罗德与施瓦茨频谱分析仪

频谱分析仪有两个轴——频率和幅度——其布局类似于示波器。如果没有频谱分析仪，就不可能破坏信号的元素或可靠地测量电路的性能。由于频谱分析仪能够进行多种测量，因此它们已成为 RF 设计开发和测试的必备仪器。

什么是频谱分析？

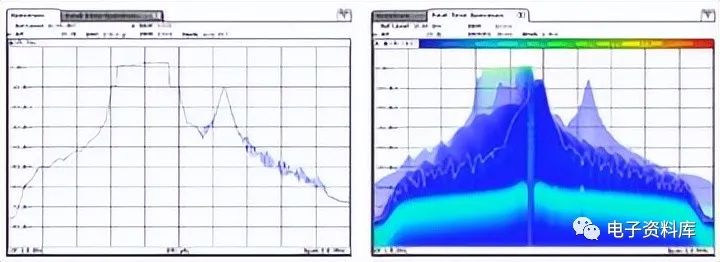

频谱分析仪的频谱显示。

简而言之; 这是在时域中查看波形并观察随时间流逝幅度变化的信号的最简单方法之一。通过实现这一点，频谱分析具有许多优势，尤其是在 RF 应用中。通过观察频域中的信号，可以了解诸如谐波、所应用信号的宽度和信号的杂散含量等变量。这在 RF 开发过程中非常重要，尤其是在蜂窝和 WiFi 应用中，因为可以检测到对其他无线电频谱用户造成干扰的不需要的信号。因此，频谱分析仪成为监测这种噪声并将其保持在可接受水平的极佳工具。

网络分析仪

请注意，不要将这些与数据网络分析中使用的网络分析仪混淆。网络分析仪让用户可以具体观察电气网络中的网络参数。尽管网络分析仪测量y参数、Z 参数和h参数，但S参数是这些设备最常测量的参数，因为它们的反射和传输即使在高频下也更容易测量。

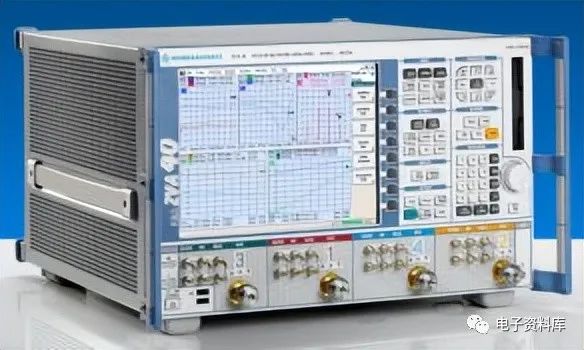

Rohde & Schwarz 矢量网络分析仪。

与频谱分析仪一样，射频网络分析仪也广泛用于射频设计。网络分析仪通常与测量微波级频率有关，但它们能够破译低得多的频率范围。如TRS Rentelco网站所述，它们可用于“分析与电信号的传输和反射相关的电气网络的不同特性”。

为什么我们需要网络分析

网络分析仪表征和测量设备或网络的响应。这样，用户可以观察设备或网络在射频电路中的工作方式。这些设备通常用于测量各种部件，例如滤波器、频率敏感网络、混频器、晶体管和其他面向射频的设备。

通过使用 RF 网络分析仪测量设备或网络的响应，可以对其进行表征，并以这种方式了解它如何在预期的 RF 电路中工作。可以使用 RF 网络分析仪测量各种组件，从滤波器和频率敏感网络到晶体管、混频器和任何 RF 导向设备等设备。

网络分析仪的类型

标量网络分析仪（SNA）：该品种仅测量射频器件的幅度特性。
矢量网络分析仪（VNA）：除了测量幅度特性外，还可以测量相位等其他参数。
大信号网络分析仪（LSNA）：这是一种专用的网络分析仪，可以在大信号环境下检查设备的参数。

所有这些设备都可以在线获得。

射频网络分析仪和频谱分析仪的区别

两种分析仪之间的相似之处包括使用在相似频段上运行的调谐接收器。差异出现在所做的测量和它们是如何进行的。频谱分析仪分析应用信号，而网络分析仪创建信号并表征接收信号的设备。此外，网络分析仪用于测量反射、插入损耗、S参数以及传输和回波损耗——也就是说，它涉及设备组件的测量。另一方面，频谱分析仪用于测量载波功率电平、噪声谐波等。

网络分析仪由多个接收器和一个通过扫描功率和频率来测量宽带频率的源接收器组成。它寻求设备输出的已知信号/频率，并使用矢量校正，提供比频谱分析仪更精确的测量。另一方面，频谱分析仪测量的是信号而非设备的参数。它们通常在没有源的情况下配置。频谱分析仪在其 IF 带宽方面也更加灵活，可以进行完整范围的信号分析。

效用差异

频谱分析仪的一项常见应用是测试电子滤波器电路。为此，它们通常配备跟踪发生器，允许在没有相位测量的情况下使用标量组件测试。因此，跟踪结果更容易显示，尽管解释结果可能比网络分析仪的情况更难。

网络分析仪主要用于射频设计实验室的测试。它们让设计人员了解组件或网络性能的许多特性。由于价格昂贵，这些设备通常不会用于生产。

总而言之，分析仪对于衡量许多电子设备的健康状况至关重要。他们量化电子设备和网络的各种参数，以显示它们是否在不受干扰的情况下以最佳水平运行。
