蓝牙贴片天线断了怎么办？3 步修复 + 更换全指南

2025-08-01 17:08:37 1

蓝牙贴片天线因体积小巧（常见 5mm×10mm）、材质脆弱（陶瓷基材占比 60%），容易因跌落、碰撞或焊接不当导致断裂。断裂后可能出现信号暴跌（如传输距离从 10 米缩至 2 米）、连接频繁中断，甚至完全失联。本文详解天线断裂的 3 种常见类型、修复方法、更换流程及预防技巧，帮你快速恢复设备通信功能。

一、先判断：蓝牙贴片天线断裂的 3 种类型及可修复性

蓝牙贴片天线的结构决定了断裂位置不同，处理方式差异极大，盲目修复可能导致二次损坏：

1. 焊点断裂（最易修复，成功率 80%）

· 特征：天线馈点（中心焊点）或接地焊盘与主板的连接焊点脱落，天线本体（辐射体、基材）完好，肉眼可见焊盘与天线间有缝隙。

· 可修复性：高（仅需重新焊接，不影响天线性能）。

· 典型场景：设备跌落时焊点受振动脱落，或焊接时温度过高导致焊锡熔化。

2. 馈线断裂（需专业工具，成功率 50%）

· 特征：带外置馈线的贴片天线（如 IPEX 接口天线）在馈线与天线根部断裂，断裂处有明显弯折痕迹，线缆内部铜线外露。

· 可修复性：中（需重新焊接馈线，若线缆过细易再次断裂）。

· 风险点：馈线阻抗为 50Ω，焊接时若焊点过大，会导致阻抗突变（从 50Ω 升至 70Ω），信号衰减增加 30%。

3. 辐射体 / 基材断裂（无法修复，必须更换）

· 特征：天线本体（陶瓷或 FR4 基材）碎裂，辐射体（铜箔）撕裂，或出现贯穿性裂纹（用手轻掰有松动感）。

· 可修复性：无（辐射体形状破坏会导致阻抗完全失配，驻波比＞3.0，信号无法辐射）。

· 典型原因：设备受压（如被重物挤压）、高温烘烤（超过 85℃导致陶瓷脆化）。

二、可修复场景：焊点 / 馈线断裂的 4 步修复流程

1. 修复前的工具与环境准备

· 必备工具：

· 恒温烙铁（调至 300-350℃，避免高温损坏天线基材，陶瓷天线需≤320℃）；

· 助焊剂（松香或免洗助焊剂，清除焊盘氧化层，确保焊点导通电阻＜0.1Ω）；

· 细焊锡丝（直径 0.3mm，适合微小焊点，避免焊锡过多导致短路）；

· 放大镜（3-5 倍，观察微小焊盘，尤其 0603 封装的天线）；

· 防静电手环（干燥环境必用，防止静电击穿蓝牙模块）。

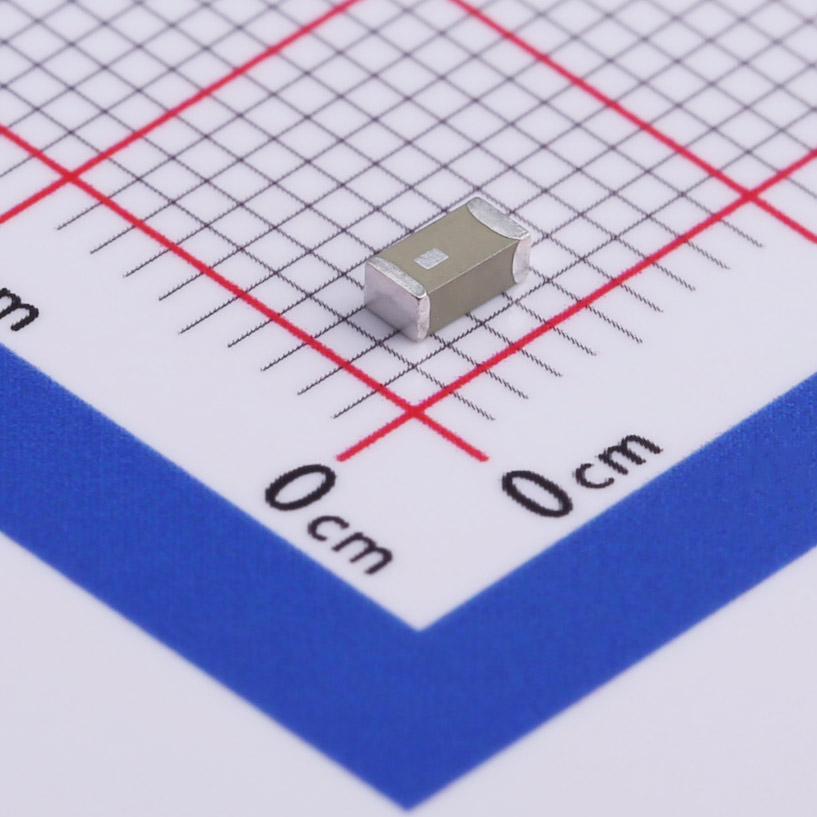

· 环境要求：在绝缘工作台操作（如木板桌面），远离金属物体（避免短路），周围无气流干扰（如风扇直吹，防止焊锡凝固前移位）。 12.1

2. 焊点断裂修复步骤（以馈点脱落为例）

· 步骤 1：清理残焊

用烙铁轻轻熔化焊盘上的残留焊锡，用吸锡带吸除（避免用力刮擦，防止主板焊盘脱落），直至露出干净的铜箔表面（面积≥0.5mm²）。

· 步骤 2：定位天线

对齐天线馈点与主板焊盘（偏差≤0.2mm，否则影响阻抗），用镊子轻压天线（保持稳定，避免移位）。

· 步骤 3：点焊固定

烙铁蘸取少量焊锡（仅覆盖焊点 1/2 面积），快速接触馈点与焊盘连接处（焊接时间≤1 秒，防止烫坏基材），形成 “圆锥状” 焊点（高度 0.3-0.5mm）。

· 步骤 4：接地焊盘加固

若接地焊盘也断裂，需同步焊接（至少焊接 2 个点，确保接地电阻＜0.1Ω），可用万用表导通档检测（红表笔接天线接地端，黑表笔接主板地，蜂鸣器响即为导通）。

3. 馈线断裂修复步骤（外置馈线型天线）

· 步骤 1：裁剪与剥线

剪掉断裂处的馈线（保留 5mm 长度），用刀片轻轻剥去外层绝缘皮（露出 0.5mm 长的内芯铜线，避免损伤铜线）。

· 步骤 2：预镀锡处理

用烙铁给铜线镀一层薄锡（“上锡”），同时给天线馈线接口（如 IPEX 座子的焊点）也镀锡，减少焊接时的氧化。

· 步骤 3：对接焊接

将铜线与天线接口焊点对齐，烙铁从侧面加热（避免直接接触天线座），待焊锡熔化后轻推铜线使其贴合（焊接时间≤1.5 秒）。

· 步骤 4：绝缘保护

用热缩管（直径 1mm）套住焊点，加热收缩（温度 120℃），或涂抹少量热熔胶（厚度≤0.5mm，避免增加线阻）。

4. 修复后必做的 2 项性能测试

· 基础导通测试：

用万用表测馈点与蓝牙模块射频输出端：电阻应＞100kΩ（正常为开路），若短路（电阻＜10Ω）说明焊锡过多，需重新清理。

· 信号强度验证：

连接蓝牙设备后，用 “BLE Scanner” APP 测试：

· 1 米距离 RSSI 应≥-65dBm（修复前若为 - 90dBm，修复后提升≥25dB 即合格）；

· 连续传输 1000 条数据（每条 20 字节），丢包率≤1%（超过则可能焊点接触不良）。

三、无法修复？更换新天线的 5 步标准流程

当辐射体或基材断裂时，必须更换新天线，选型与安装错误会导致信号比原天线差 30%，需严格遵循以下步骤：

1. 确认原天线参数（避免错配）

· 核心参数：

· 尺寸：测量原天线长度 × 宽度（如 10mm×8mm），新天线尺寸偏差≤1mm（否则无法安装）；

· 接口 / 焊点：若为焊接式，数清接地焊盘数量（常见 2-4 个）；若为扣接式，确认接口类型（如 IPEX U.FL、MMCX）；

· 频段：必须支持 2.4-2.485GHz（标注 “蓝牙专用” 或 “2.4GHz 全向”）。

· 获取参数渠道：设备说明书、天线背面丝印（如 “BT-2400-1010” 代表 2.4GHz，10×10mm），或联系设备厂商客服。

2. 选购适配的新天线

· 材质选择：

· 原天线为陶瓷：选同材质（避免介电常数差异导致频率偏移）；

· 设备有弯曲需求（如智能手环）：选 FPC 柔性天线（可弯曲半径≥1mm）；

· 工业环境（-40~85℃）：选耐高温基材（如 LCP，温度系数＜±10ppm/℃）。

· 避坑提示：低价天线（＜5 元）可能省略阻抗匹配电路，导致驻波比＞2.0，建议选带 “阻抗 50Ω±5Ω” 参数的产品。

3. 拆除断裂的旧天线

· 焊接式：用烙铁逐一熔化焊点（每次加热≤2 秒，防止主板焊盘脱落），若焊锡凝固，滴少量助焊剂溶解；

· 扣接式：用镊子捏住接口卡扣（如 IPEX 的塑料部分），垂直拔出（禁止拉扯馈线，防止主板接口损坏）。

· 清理残留：用酒精棉签擦拭安装位，去除残留焊锡或胶渍（确保新天线贴合紧密）。

4. 安装新天线（关键步骤，决定信号质量）

· 焊接式安装：

· 对齐馈点与焊盘（用放大镜确认偏差＜0.1mm），先焊馈点固定位置，再焊接地焊盘（避免天线歪斜）；

· 焊锡量以 “覆盖焊盘 80%” 为宜（过多会导致阻抗下降，过少则接触不良）。

· 扣接式安装：

· 对准接口后垂直轻压，听到 “咔嗒” 声即扣紧（拉力测试：轻拉馈线，接口不应松动）；

· 用扎带固定馈线（距接口 5cm 处），避免振动导致脱落（尤其车载、工业设备）。

5. 校准与测试（确保性能达标）

· 用蓝牙测试 APP（如 nRF Connect）检测：

· 1 米距离 RSSI≥-60dBm（优），-60~-75dBm（良），＜-80dBm 需重新检查安装；

· 移动设备至 10 米处，信号衰减应≤20dB（如 1 米 - 60dBm，10 米≤-80dBm）。

· 若信号弱于预期：检查天线方向（全向天线需水平放置）、周围是否有金属遮挡（移开 30cm 外）。

四、预防天线断裂的 6 个实用技巧

1. 安装保护：在天线周围贴 3mm 高的硅胶垫（如设备外壳内侧），避免跌落时直接撞击；

2. 布线固定：带馈线的天线需用胶贴固定线缆（每 10cm 一个固定点），减少弯折次数（寿命从 30 次插拔延长至 100 次）；

3. 温度控制：焊接时烙铁温度≤350℃，时间≤2 秒（陶瓷天线≤320℃）；

4. 避免重压：设备存放时勿堆叠重物（尤其陶瓷天线，抗压强度仅 50N，约 5kg 力即断裂）；

5. 定期检查：工业设备每 3 个月用放大镜查看焊点（是否有裂纹），及时补焊；

6. 选型优化：新设备设计时，优先选 “一体成型” 天线（无焊点，抗振性提升 50%）。

总结：断裂不可怕，科学处理是关键

蓝牙贴片天线断裂后，先判断类型：焊点 / 馈线断裂可修复（成功率 50%-80%），辐射体 / 基材断裂必须更换。修复时注意焊接温度与阻抗匹配，更换时严格匹配参数与安装规范。多数情况下，正确处理后信号可恢复至原性能的 90% 以上。

若修复后仍存在信号不稳定（如丢包率＞5%），可能是主板射频电路受损，建议联系专业维修人员检测（避免盲目更换天线浪费成本）。日常使用中，做好防护措施可使天线寿命延长 2-3 倍，减少断裂风险。
