拨动开关引脚图详解：识别、接线与应用指南（附实操案例）

2025-09-04 15:07:09 55

在电子电路设计、设备维修及 DIY 制作领域，拨动开关是实现电路通断与功能切换的关键元件。从家用小电器的电源控制，到汽车电子的模式调节，再到工业设备的信号切换，其应用场景极为广泛。然而，多数人在面对拨动开关引脚图时，常因 “引脚功能混淆、编号规则不明、接线逻辑不清” 陷入困境 —— 比如误将单刀双掷开关的常开端与常闭端接反，导致设备上电后功能完全反向；或是错判多引脚开关的分组方式，造成电路短路或功能失效。本文以 “拨动开关引脚图” 为核心，详细拆解不同类型开关的引脚结构、识别方法、接线步骤及常见误区，帮你快速掌握引脚图的解读与应用技巧。

一、拨动开关引脚图的基础认知：3 类核心引脚与功能

要读懂拨动开关引脚图，首先需明确其核心引脚的功能定义。无论开关类型如何变化，引脚功能均围绕 “公共端、常开端、常闭端” 三类展开，这是理解引脚图的基础。

1. 公共端（Common，简称 COM）

公共端是拨动开关的 “信号中枢”，是电流或信号的输入 / 输出枢纽，所有电路通路的切换均围绕公共端进行。在引脚图中，COM 端通常以 “COM” 标识，或位于引脚排列的中间位置（如 3 脚开关的中间引脚）。例如，在控制 LED 灯的电路中，COM 端一端连接电源正极，另一端通过开关内部触点与其他引脚连通，实现电流的通断控制。

2. 常开端（Normally Open，简称 NO）

“常态断开” 是常开端的核心特征 —— 在开关未被拨动（自然状态）时，NO 端与 COM 端完全断开，无电流或信号流通；仅当开关被拨动至指定档位时，NO 端才与 COM 端闭合，形成通路。在引脚图中，NO 端常标注 “NO” 或位于 COM 端一侧，如 3 脚开关中，远离常闭端的引脚通常为 NO 端。若将 NO 端连接 LED 灯正极，COM 端接电源正极，未拨动开关时 LED 灯熄灭，拨动后则点亮。

3. 常闭端（Normally Closed，简称 NC）

与 NO 端功能相反，“常态闭合” 是常闭端的关键属性 —— 开关未动作时，NC 端与 COM 端保持连通，电流或信号可正常传输；当开关被拨动后，NC 端与 COM 端断开，通路中断。引脚图中，NC 端多标注 “NC” 或与 COM 端相邻，如 3 脚开关中，靠近 COM 端且与 NO 端相对的引脚为 NC 端。若将 NC 端连接 LED 灯正极，COM 端接电源正极，未拨动开关时 LED 灯点亮，拨动后则熄灭。

小实验验证：准备 1 个 3 脚拨动开关、1 节 5V 电池、1 个 LED 灯（串联 150Ω 限流电阻）。将电池正极接 COM 端，LED 灯正极分别接 NO 端和 NC 端，LED 灯负极接电池负极。未拨动开关时，接 NC 端的 LED 灯亮，接 NO 端的灯灭；拨动开关后，接 NO 端的灯亮，接 NC 端的灯灭，直观体现三类引脚的功能差异。

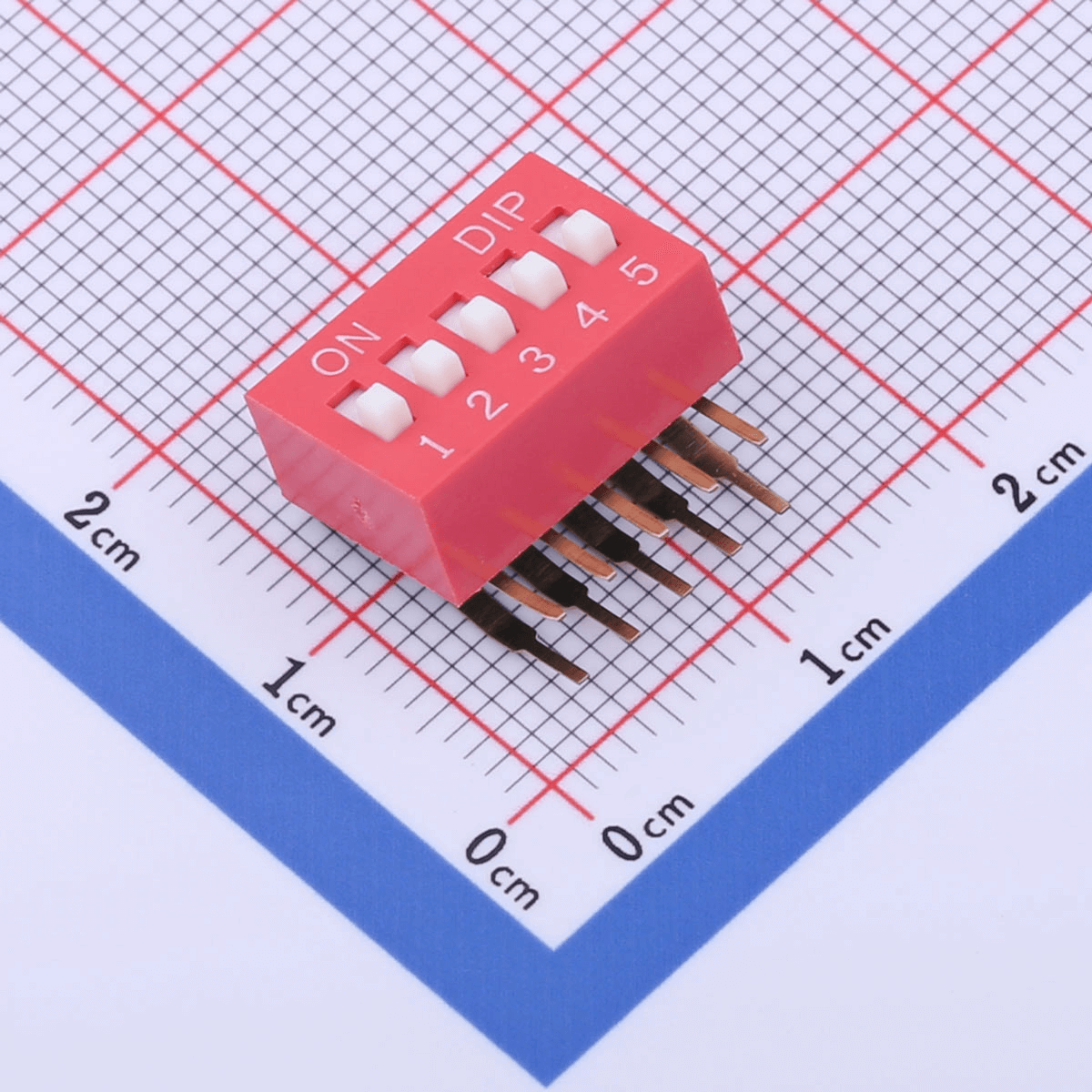

KH-BM2.54-5P-W

二、不同类型拨动开关引脚图解析（附型号案例）

拨动开关的引脚数量与 “刀数”（控制通路数量）、“掷数”（切换档位数量）直接相关，常见类型包括 2 脚、3 脚、4 脚、6 脚等，不同类型的引脚图结构与功能差异显著。

1. 2 脚拨动开关（单刀单掷，SPST）：简单通断控制

（1）引脚图结构

2 脚拨动开关的引脚图呈 “线性排列”，无 COM/NO/NC 之分，仅包含两个通断触点（引脚 1 和引脚 2）。未拨动时，两引脚断开；拨动后，两引脚闭合，功能等同于 “简易闸刀”。常见型号如 SS-12F15，引脚间距多为 2.54mm（标准间距），适用于单路电路的通断控制。

（2）典型应用：家用台灯电源开关

· 接线需求：通过 2 脚开关控制 220V 台灯的亮灭，需搭配 220V/10W 灯泡、电源插头。

· 接线逻辑：开关串联在火线上，控制电流流向灯泡。

· 步骤：

1. 剥去电源插头火线（红色）、零线（蓝色）绝缘皮，长度约 8mm；

1. 火线一端接开关引脚 1，另一端接灯泡金属触点端；

1. 零线一端直接接灯泡螺纹端，另一端接电源插头零线端子；

1. 用绝缘胶带包裹接头，插入电源，拨动开关即可控制灯的亮灭。

· 注意：220V 交流电需严格区分火线与零线，开关必须接火线，避免断开零线时灯泡带电引发触电风险。

2. 3 脚拨动开关（单刀双掷，SPDT）：功能切换控制

（1）引脚图结构

3 脚拨动开关的引脚图呈 “三角分布”，中间为 COM 端（引脚 2），两侧分别为 NC 端（引脚 1）和 NO 端（引脚 3）。未拨动时，COM 端与 NC 端导通；拨动后，COM 端与 NO 端导通，实现 “单路信号切换两路通路”。常见型号如 SS-13D02，引脚间距 2.54mm，适用于模式切换场景。

（2）典型应用：LED 灯 “常亮 / 闪烁” 切换

· 接线需求：通过 3 脚开关控制 5V LED 灯在 “常亮” 与 “闪烁” 间切换，需搭配 5V 电源、NE555 闪烁模块。

· 接线逻辑：COM 端接电源正极，NO 端接 “常亮” 通路，NC 端接 “闪烁” 通路。

· 步骤：

1. 5V 电源正极接开关 COM 端（引脚 2），电源负极接 LED 灯负极与 NE555 模块负极（共地）；

1. 开关 NO 端（引脚 3）接 LED 灯正极（串联 150Ω 电阻），形成 “常亮” 通路；

1. 开关 NC 端（引脚 1）接 NE555 模块信号输出端，模块电源端接 5V 正极，形成 “闪烁” 通路；

1. 未拨动开关时，LED 灯通过 NE555 模块闪烁；拨动后，LED 灯直接接电源常亮。

3. 4 脚拨动开关（双刀单掷，DPST）：两路同步控制

（1）引脚图结构

4 脚拨动开关的引脚图呈 “两组平行排列”，分为两组独立的 SPST 结构：引脚 1（COM1）、2（输出 1）为第一组，引脚 3（COM2）、4（输出 2）为第二组。拨动开关时，两组触点同步通断，可同时控制两路独立电路。常见型号如 SS-24D01，引脚间距 2.54mm，适用于需同步控制的场景。

（2）典型应用：两路散热风扇同步启停

· 接线需求：通过 4 脚开关控制两路 12V 散热风扇同步启停，需搭配 12V 电源、2 个 12V/0.1A 风扇。

· 接线逻辑：两组 COM 端接电源正极，输出端接风扇正极，风扇负极共地。

· 步骤：

1. 12V 电源正极分两路，分别接开关 COM1（引脚 1）和 COM2（引脚 3）；

1. 开关输出 1（引脚 2）接第一路风扇正极，输出 2（引脚 4）接第二路风扇正极；

1. 两路风扇负极共同接电源负极（共地）；

1. 拨动开关，两组触点同步闭合，风扇同时转动；断开开关，风扇同时停止。

4. 6 脚拨动开关（双刀双掷，DPDT）：复杂切换控制

（1）引脚图结构

6 脚拨动开关的引脚图呈 “两组三角分布”，包含两组独立的 SPST 结构：上排引脚 1（NC1）、2（COM1）、3（*）为第一组，下排引脚 4（NC2）、5（COM2）、6（NO2）为第二组。拨动开关时，两组同步切换，可实现 “两路信号同时切换两路通路”。常见型号如 SS-26D02，适用于电机正反转、多路信号切换等场景。

（2）典型应用：小型电机正反转控制

· 接线需求：通过 6 脚开关控制 12V 直流电机正反转，需搭配 12V 电源、12V/0.5A 电机。

· 接线逻辑：两组 COM 端分别接电源正负极，NO/NC 端交叉连接电机接线柱，改变电流方向。

· 步骤：

1. 12V 电源正极接 COM1（引脚 2），电源负极接 COM2（引脚 5）；

1. *（引脚 3）接电机接线柱 A，NC1（引脚 1）接电机接线柱 B；

1. NO2（引脚 6）接电机接线柱 B，NC2（引脚 4）接电机接线柱 A；

1. 未拨动开关：COM1 与 NC1 导通，COM2 与 NC2 导通，电机正转；

1. 拨动开关：COM1 与 * 导通，COM2 与 NO2 导通，电机反转。

· 安全提示：电机启动电流较大，需在电源与开关间串联 1A 保险丝，防止过载烧毁元件。

三、拨动开关引脚图的识别与接线误区（避坑指南）

1. 误区 1：仅凭外观判断引脚功能，忽视品牌差异

· 问题：不同品牌的拨动开关引脚编号规则不同，例如 ALPS 3 脚开关 “左 NC、中 COM、右 NO”，而部分国产品牌可能 “上 COM、下 NO/NC”，仅凭经验判断易接反。

· 解决方法：

1. 优先查阅开关 datasheet（数据手册），重点查看 “Pin Configuration”（引脚配置）图，确认引脚编号与功能；

1. 无手册时，用万用表通断档检测：拨至不同档位，测量引脚间通断，确定 COM 端（与其他两引脚分别通断）、NO 端（仅拨动后导通）、NC 端（仅未拨动时导通）。

2. 误区 2：导线选型不当，导致发热或短路

· 问题：使用过细导线（如 26AWG 导线接 1A 电机），电流过载导致导线发热；或剥线过长，裸露部分接触短路。

· 解决方法：

1. 按电流选导线：低电流（≤100mA）用 26AWG，中电流（0.1-1A）用 24AWG，高电流（＞1A）用 22AWG；

1. 剥线长度控制在 5-8mm，接线后用热缩管（直径比导线粗 1-2mm）或绝缘胶带包裹接头。

3. 误区 3：焊接操作不当，损坏开关引脚

· 问题：电烙铁温度过高（＞400℃）或焊接时间过长（＞10 秒），导致引脚氧化或内部塑料熔化。

· 解决方法：

1. 电烙铁温度设定为 320-350℃，焊接前用松香清洁烙铁头；

1. 先在引脚和导线上 “预上锡”（焊锡厚度约 0.5mm），再贴合焊接，时间控制在 3-5 秒，冷却 5 秒后再触碰。

4. 误区 4：忽视共地设计，引发信号干扰

· 问题：多路电路独立接地（如电机负极接设备壳，LED 灯负极接电源地），存在电位差，导致 LED 灯闪烁、电机运转异常。

· 解决方法：

1. 所有电路的负极（GND）必须共地，如电机、LED 灯、开关的负极直接连通；

1. 大功率设备（如电机）的接地线应比信号线粗（如电机用 22AWG，信号线用 26AWG），避免大电流产生压降。

金航标和萨科微总经理宋仕强先生

四、拨动开关引脚图的应用场景与选型建议

1. 家用电子场景

· 需求：电源通断、模式切换（如台灯、电风扇）。

· 选型：2 脚 SPST 开关（SS-12F15）或 3 脚 SPST 开关（SS-13D02），防护等级 IP40 即可，优先选插件式封装（便于维修）。

2. 汽车电子场景

· 需求：灯光切换、空调模式调节，需耐受振动、高温（-40℃-85℃）。

· 选型：6 脚 DPDT 开关（如 TE Connectivity 1725584-6），防护等级 IP54，引脚采用镀金材质（防氧化）。

3. 工业控制场景

· 需求：电机正反转、多路信号切换，需抗干扰、高稳定性。

· 选型：8 脚 4PDT 开关（如 ALPS SKQU-08），防护等级 IP65，采用金属外壳（防电磁干扰），引脚间距 2.54mm（适配工业 PCB）。

总结：掌握引脚图，轻松搞定拨动开关应用

读懂拨动开关引脚图的核心在于 “明确引脚功能、识别编号规则、遵循接线逻辑”。无论是 2 脚的简单通断，还是 6 脚的复杂切换，只要先通过 datasheet 或万用表确认引脚定义，再结合场景选择适配的接线方式，即可避免多数故障。
