跳线、尾线区别在哪里？一张图彻底清楚

电子资讯|Electronic information|

2025-02-13 14:33:11 934

在光通信领域，跳线和尾线虽然看似相似，但实际上它们在结构、功能和应用场景等方面都有着显著的差异。了解这些区别，无论是对于专业的通信工程师，还是正在学习光通信知识的爱好者来说，都至关重要。接下来，就让我们深入探究一下跳线和尾线的不同之处。

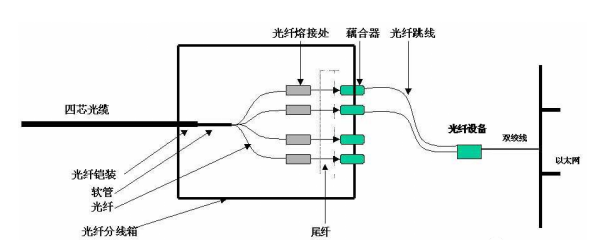

首先我们来看这张图：

在终端盒中，他们的应用一目了然。带着这张图，我们再来详解他们各自的用途与区别。

一、什么是光纤跳线？

光纤跳线又称光纤连接器，是指光缆两端都装上连接器插头，用来实现光路活动连接。与同轴电缆相似，只是没有网状屏蔽层，用来做从设备到光纤布线链路的跳接线。一般用于光端机和终端盒之间的连接。

一、光纤跳线分类

①FC型光纤跳线：外部加强方式是采用金属套，紧固方式为螺丝扣。一般在ODF侧采用(配线架上用的最多)；

②SC型光纤跳线：连接GBIC光模块的连接器，它的外壳呈矩形，紧固方式是采用插拔销闩式，不须旋转。(路由器交换机收发器上用的最多)；

③ST型光纤跳线：常用于ODF光纤配线架，外壳呈圆形，紧固方式为螺丝扣。(对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架)；

④LC型光纤跳线：连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。(光模块常用)。

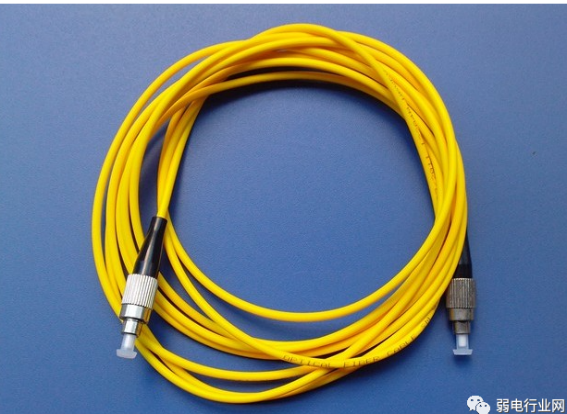

我们来看下各类跳线的图片，就一清二楚。

二、什么是光缆尾纤

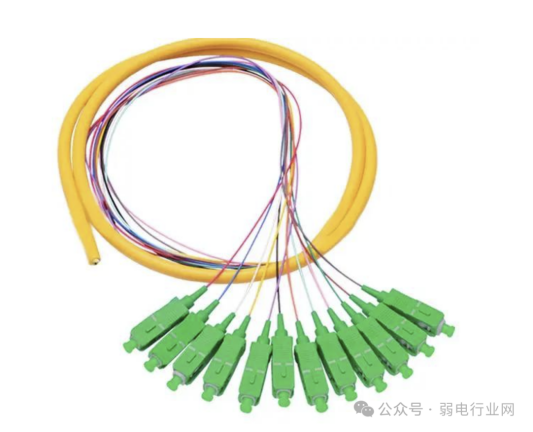

光缆尾纤，尾纤又叫猪尾线，只有一端有连接头，而另一端是一根光缆纤芯的断头，通过熔接与其他光缆纤芯相连，常出现在光纤终端盒内，用于连接光缆与光纤收发器（之间还用到耦合器、跳线等）。

尾纤分为多模尾纤和单模尾纤：多模尾纤为橙色，波长为850nm，传输距离为500m，用于短距离互联。单模尾纤为黄色，波长有两种，1310nm和1550nm，传输距离分别为10km和40km。

三、光纤跳线与尾纤有什么区别呢？

二、尾纤与跳纤有什么区别呢？

光纤尾纤只有一头是活动接头，跳线两头都是活动接头，接口有很多种，不同接口需要不同的耦合器，跳线一分为二还可以做为尾纤用，所以也可以理解尾纤为一个接头的跳线。

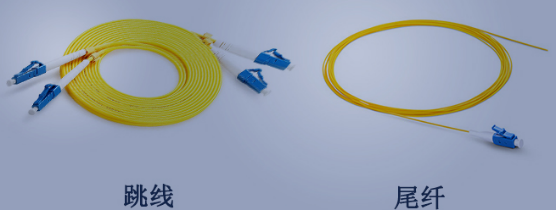

对比下图就清楚：

三、总结

跳线和尾线作为光通信领域的关键元件，虽都承担光信号传输的使命，却各有特性。结构上，跳线两端有连接器，长度不超 10 米，外径规格多样；尾线仅一端有连接头，长度不超 2 米。连接方式上，跳线即插即用，适合灵活调整；尾线需专业熔接，连接稳固但不易更改。应用场景里，跳线活跃于数据中心、电信网络；尾线常见于光纤终端盒等。维护时，跳线要注重清洁，尾线则需留意熔接部位。正确区分并合理使用跳线和尾线，是保障光通信系统高效稳定运行的基础，有助于充分发挥光通信技术优势，推动行业发展。
