FAKRA连接器的基本知识

电子资讯|Electronic information|

2023-06-27 14:24:20 784

FAKRA连接器是一种广泛应用于汽车电子、通信设备和工业控制等领域的高性能连接器。它采用了特殊的设计和制造工艺，具有优异的信号传输性能和可靠性，成为了现代工业中不可或缺的一部分。那么什么是FAKRA？

FAKRA= Fachkreis Automobil是由德语转换而来汽车专家组简称。

代表汽车电子工业使用的RF射频信号连接器。

FAKRA的由来

FAKRA是罗森伯格德国研发的RF射频连接器，被欧美系的主要车厂所广泛使用。

RF射频信号用在哪些领域？

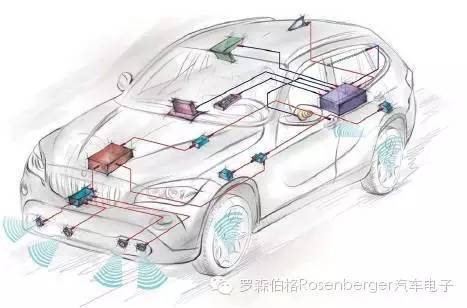

RF主要用在通讯领域，随着信息技术的发展，车载通讯功能不断在增加，诸如GPS全球定位系统，卫星收音机，车载互联网接入，远程车辆诊断及蓝牙的需求。

FAKRA的标准

FAKRA起源于德国，由Rosenberger和车产共同研发推向市场，

随后推广与欧洲和北美。

标准基于DIN和USCAR。

Rosenberger提供具有耐高低温塑料罩。

无铅回流焊工艺兼容。

FAKRA连接器电气性能

Impedance（阻抗） 50Ω

Frequency range（频率范围） 0-6GHz

V.S.W.R （电压驻波比） ≤1.3

insertion Loss(介入损失）

Insulation resistance(绝缘电阻) 1000MΩ MINI UHF

Center contact resistance(核心连接电阻) <5mΩ

Working voltage（工作电压） ≤335 Voltage

dielectric withstanding voltage介质耐电压>750 Voltage

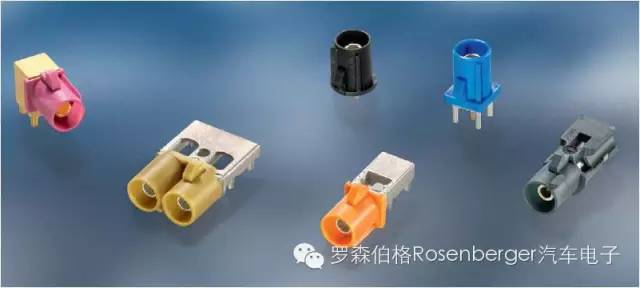

FAKRA设计特点

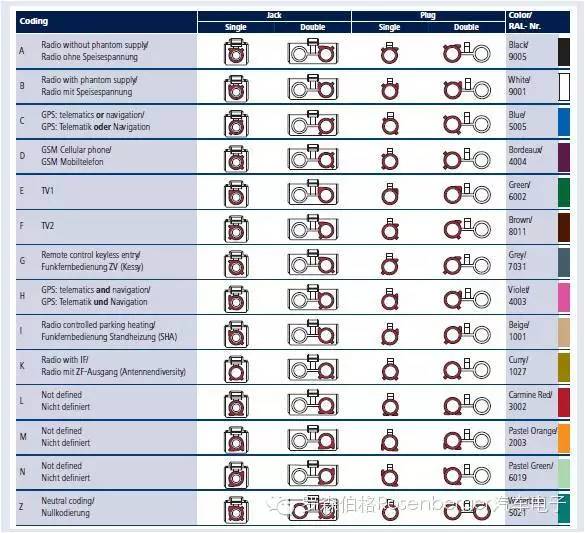

14种颜色编码及机械卡槽正确的引导正确的连接防止失误。

FAKRA连接器的实例案例

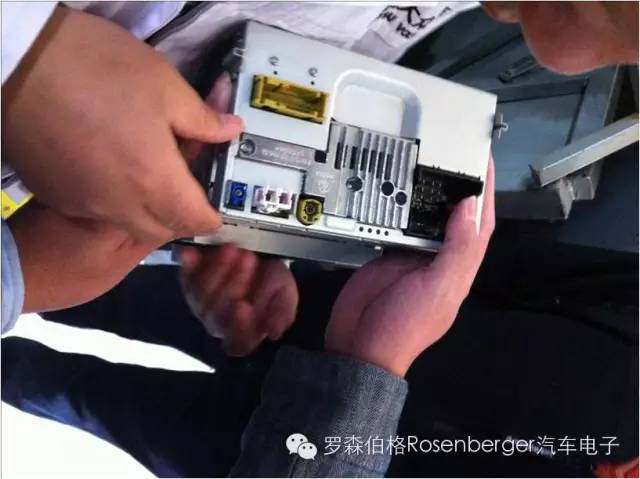

上海大众新帕萨特信息娱乐系统，GPS，FM，AM的FAKRA应用。
