PCB 天线 VS 铜管天线：*对比与选型指南

2025-07-03 10:12:19 869

在无线通信技术飞速发展的今天，天线作为信号收发的关键部件，其性能直接影响设备通信质量。PCB 天线和铜管天线是常见的两种天线类型，它们在不同领域发挥着重要作用。很多工程师和设备开发者常纠结于 “PCB 天线和铜管天线哪个好”，其实，两者各有优劣，适合不同的应用场景。本文将从结构原理、性能参数、制作工艺、成本造价、应用领域等方面进行*对比，为你提供科学的选型依据。

一、结构原理：不同材质与形态的信号载体

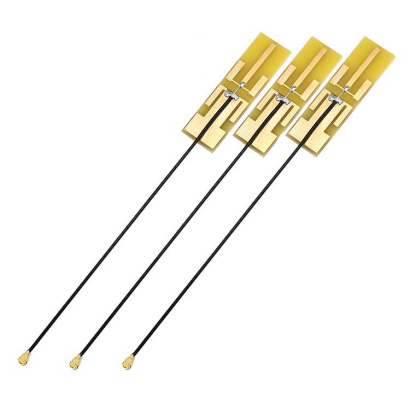

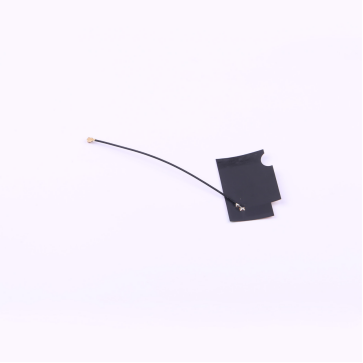

（一）PCB 天线：印刷电路板上的集成设计

PCB 天线即印刷电路板天线，通过在 PCB 板的铜箔层上蚀刻特定形状的金属线路，形成天线辐射单元。其结构依托于 PCB 板的刚性材质，常见类型有倒 F 天线（IFA）、微带贴片天线等。例如，在智能手机中，倒 F 型 PCB 天线通过弯折的金属线路，在有限的主板空间内实现信号收发；微带贴片天线则由介质基板上的金属贴片和地板组成，常用于固定频段的信号传输。这种集成在 PCB 板上的设计，使天线与电路紧密结合，减少了外部连接的复杂性。

（二）铜管天线：金属导体的传统形态

铜管天线以铜管作为核心导体，利用金属良好的导电性能进行信号传输。其结构相对简单直观，常见为单极天线、偶极天线等形式。单极铜管天线通常垂直安装，通过馈线与设备连接，常用于无线广播接收；偶极铜管天线由两根对称的铜管组成，类似字母 “一” 的形状，可在特定方向上增强信号辐射。铜管天线的导体部分裸露或采用简单的绝缘包裹，相比 PCB 天线，其物理形态更具独立性。

二、性能参数：信号传输能力的核心较量

（一）工作频段与带宽

PCB 天线多针对特定频段设计，如常见的 2.4GHz/5GHz WiFi 频段、433MHz 物联网频段等，带宽相对较窄，适合单一或双频段通信场景。而铜管天线通过调整长度、结构，可覆盖较宽的频段范围，一些全向铜管天线甚至能覆盖从低频到高频的多个频段，在多频段通信或频段切换频繁的场景中更具优势。

增益与方向性

PCB 天线的增益通常在 2 - 6dBi 之间，方向性较强，在特定方向上信号辐射能力较好，但全向覆盖能力相对较弱。例如，应用于路由器的微带贴片 PCB 天线，主要将信号集中向水平方向辐射。铜管天线中的全向铜管天线，可实现 360° 的全向信号辐射，增益一般在 1 - 5dBi，适合需要*信号覆盖的场景，如户外基站；定向铜管天线则可通过调整结构，获得较高增益（可达 10dBi 以上），用于远距离定向通信。

抗干扰能力与稳定性

PCB 天线的性能易受 PCB 板上其他电路、元器件的电磁干扰影响，且对 PCB 板的布局、材质要求较高。若设计不当，容易出现信号衰减、失真等问题。铜管天线由于独立于设备内部电路，且金属铜管本身具备一定的屏蔽效果，在复杂电磁环境下，抗干扰能力相对更强，信号传输稳定性也更高。

三、制作工艺：从加工难度到生产效率

（一）PCB 天线：标准化的印刷制造

PCB 天线采用印刷电路板制造工艺，通过设计天线图案，经曝光、显影、蚀刻等工序，在 PCB 板上形成金属线路。生产过程高度自动化，适合大规模量产，良品率通常可达 95% 以上。此外，PCB 天线的设计可借助专业软件（如 ADS、HFSS）进行仿真优化，缩短开发周期。但设计定型后，若需修改天线参数，需重新制作 PCB 板，调整成本较高。

（二）铜管天线：手工与机械结合的加工

铜管天线的制作需将铜管切割、弯折成特定形状，部分还需焊接馈线、安装固定配件。其加工过程涉及手工操作或机械加工，对于复杂结构的铜管天线，生产效率较低，且批量生产时的一致性控制难度较大。不过，铜管天线的结构相对简单，在设计调整时，只需对铜管进行少量修改，灵活性较高。

四、成本造价：经济效益的权衡选择

（一）PCB 天线：规模化生产的成本优势

PCB 天线的材料主要为 PCB 板和铜箔，成本较低。以单块 PCB 天线为例，在大规模生产（10 万片以上）时，单根成本可控制在 0.2 - 0.8 元。加之其生产工艺成熟、良品率高，进一步降低了单位成本。因此，PCB 天线在对成本敏感、需求量大的消费电子产品中广泛应用，如智能插座、家用摄像头。

（二）铜管天线：材料与工艺的成本考量

铜管天线的主要成本来自铜管材料和加工费用。优质的铜管本身价格较高，且复杂的加工工艺（如精细切割、焊接）增加了人工和设备成本。单根铜管天线的成本通常在 1 - 5 元，部分高性能、定制化的铜管天线成本更高。这使得铜管天线在成本控制严格的大规模消费级产品中应用受限，但在对性能要求高、成本敏感度低的专业领域仍具市场。
