PCB 天线设计全攻略：从原理到实战的优化指南

电子资讯|Electronic information|

2025-07-02 14:20:22 741

在物联网设备、智能家居等产品日益普及的当下，PCB 天线以其低成本、易集成的优势成为无线通信领域的热门选择。但如何设计出性能优异、适配产品需求的 PCB 天线？本文将从设计基础、关键流程、优化策略和应用场景等方面，为你提供一套完整的 PCB 天线设计指南。

一、PCB 天线设计基础：核心要素解析

PCB 天线常见类型有倒 F 天线（IFA）、微带贴片天线、螺旋天线等。倒 F 天线通过弯折结构缩小尺寸，适用于空间紧凑的设备；微带贴片天线由介质基板上的金属贴片构成，适合固定频段通信。它们的工作原理基于电磁感应，通过在 PCB 上蚀刻金属线路，将电信号转化为电磁波发射，或接收电磁波转化为电信号。

图来自网络

1. 工作频段：根据设备需求确定，如 2.4GHz WiFi、433MHz 物联网频段等，设计时需确保天线谐振频率与目标频段匹配。

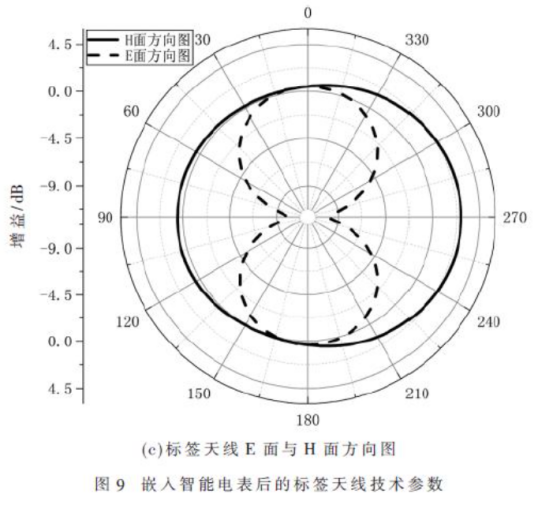

2. 增益与方向性：增益反映天线对信号的放大能力，方向性决定信号辐射范围。一般而言，高增益天线方向性强，适合远距离定向传输；低增益天线全向性好，适用于近距离覆盖。

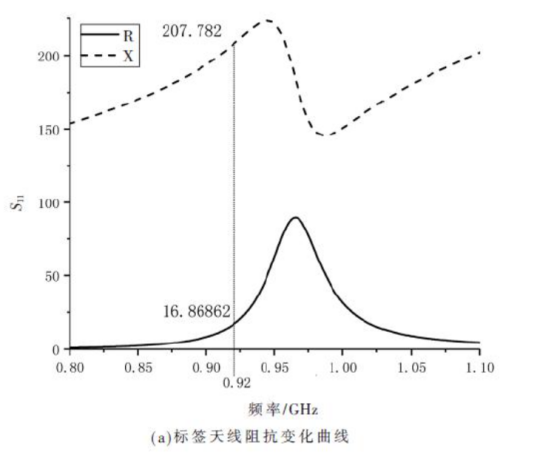

3. 阻抗匹配：天线阻抗需与射频前端电路阻抗匹配，常见为 50Ω。不匹配会导致信号反射，降低传输效率，可通过调整天线尺寸、添加匹配网络解决。

明确设备的通信频段、传输距离、功耗要求、空间尺寸等。若设备用于短距离无线通信，且空间有限，倒 F 天线是不错选择；若需稳定的中距离传输，微带贴片天线更为合适。

图来自网络

使用专业设计软件，如 ADS、HFSS 等，根据选定的天线类型和参数，建立三维模型。以 2.4GHz 倒 F 天线为例，需精确设计金属线路长度、宽度，介质基板的介电常数、厚度等参数，通过软件仿真初步评估天线性能。

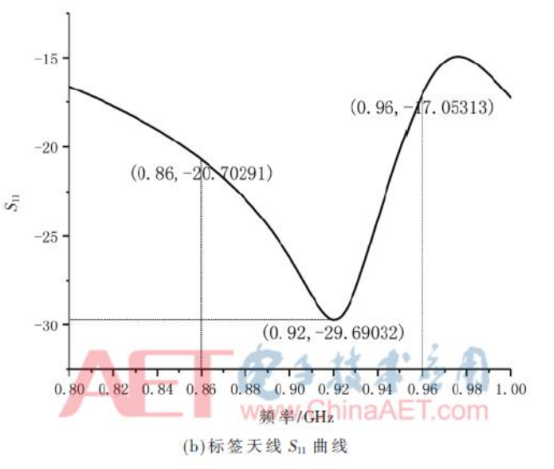

对模型进行仿真分析，查看驻波比、增益、辐射方向图等指标。若驻波比过高，说明阻抗匹配不佳，可微调天线尺寸或添加阻抗匹配网络；若增益未达预期，调整天线结构以优化辐射性能。反复仿真、调整参数，直至满足设计要求。

将设计好的 PCB 天线图纸交付厂家打样，使用矢量网络分析仪、频谱分析仪等设备进行实际测试。对比实测数据与仿真结果，若存在偏差，分析原因并修改设计，经过多轮调试后，确定最终设计方案。

在 PCB 板上，天线应远离干扰源，如电源模块、数字电路等。避免将天线置于 PCB 边缘，防止边缘效应影响性能；与其他元器件保持足够间距，减少相互干扰。

介质基板的介电常数、损耗角正切值对天线性能影响显著。优先选择介电常数稳定、损耗低的材料，如 Rogers 系列板材。金属线路建议采用铜箔，保证良好的导电性。

为满足小型化需求，可采用弯折、螺旋、缝隙等结构设计，在不牺牲性能的前提下缩小天线尺寸。例如，将直线型天线弯折成倒 F 形状，有效减小占用空间。

图来自网络

智能家居设备多采用 2.4GHz 频段，对天线尺寸要求严格。设计时可选用小型化倒 F 天线，优化布局以适应设备内部紧凑空间，同时确保全向性，实现全屋信号覆盖。

工业场景环境复杂，电磁干扰强。此类设备的 PCB 天线需具备高增益、强抗干扰能力，可选择微带贴片天线，并加强屏蔽设计，保证在恶劣环境下稳定通信。

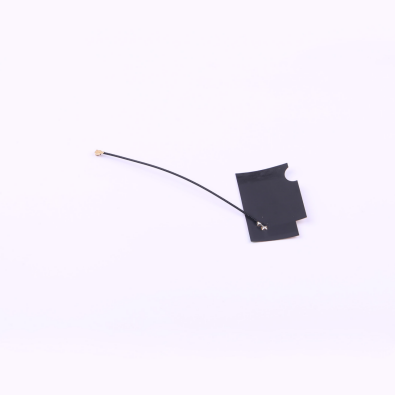

穿戴设备对天线的柔性、轻薄性要求极高。可采用柔性 PCB 天线，结合人体工程学设计，使其贴合人体形态，同时优化天线性能，确保运动状态下信号稳定。

PCB 天线设计是一项综合性工作，需兼顾原理、参数、流程和应用场景。通过深入理解设计要素，严格遵循设计流程，灵活运用优化策略，并针对不同场景进行调整，才能设计出满足需求的高性能 PCB 天线。
