PCB 天线信号增强全攻略：从设计优化到实战技巧

2025-07-03 10:44:43 953

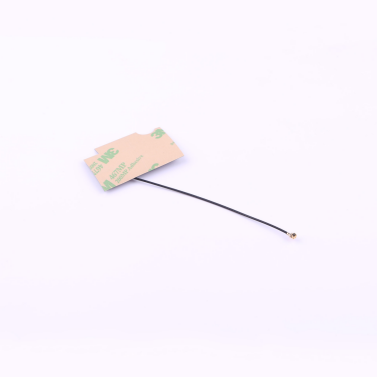

在物联网设备、智能家居快速普及的今天，PCB 天线以其成本低、易集成的特点被广泛应用。然而，信号弱、传输不稳定等问题却困扰着不少用户。如何有效增强 PCB 天线的信号？本文将从设计优化、布局调整、辅助设备运用、环境优化等多个维度，为你提供一套完整的信号增强方案，帮助提升无线通信质量。

一、优化天线设计：从源头提升信号性能

（一）调整天线结构参数

PCB 天线常见类型如倒 F 天线（IFA）、微带贴片天线，其结构参数与信号性能紧密相关。以倒 F 天线为例，天线臂的长度、宽度和弯折角度会直接影响谐振频率和阻抗匹配。通过微调这些参数，可使天线在目标频段达到更好的谐振状态。例如，在 2.4GHz 频段的倒 F 天线设计中，将天线臂长度增加 1mm，可能使信号增益提升 0.5-1dBi 。实际操作时，可借助 ADS、HFSS 等专业仿真软件，对天线结构进行建模分析，反复调整参数，直至达到理想的信号性能。

（二）优化阻抗匹配

阻抗匹配不佳会导致信号反射，降低传输效率。PCB 天线的标准阻抗通常为 50Ω，需确保天线与射频前端电路的阻抗一致。若出现不匹配情况，可通过添加 π 型、T 型匹配网络，或调整天线馈电点位置来优化。例如，在某智能门锁项目中，通过在 PCB 天线与电路间加入 π 型匹配网络，将驻波比从 2.5 降至 1.3，信号强度提升了 10dBm 。

（三）采用多频段设计

对于需要支持多个通信频段的设备，采用多频段 PCB 天线设计能有效增强信号覆盖能力。通过在同一 PCB 板上集成多个不同频段的天线单元，或设计可切换频段的天线结构，实现多频段信号接收与发射。如一些高端路由器，内置的 PCB 天线可同时支持 2.4GHz 和 5GHz 频段，满足不同设备的连接需求，扩大信号覆盖范围。

二、合理布局布线：减少干扰，提升信号质量

（一）远离干扰源

PCB 板上的电源模块、数字电路等是主要的干扰源。在布局时，应将 PCB 天线与这些干扰源保持足够距离，至少间隔 10mm 以上。同时，避免将天线置于 PCB 板边缘，防止边缘效应影响信号性能。例如，在设计蓝牙模块时，将 PCB 天线布置在远离电源芯片和处理器的区域，信号稳定性显著提高。

（二）优化接地设计

良好的接地能有效降低电磁干扰，增强天线信号。在 PCB 布线时，为天线设计独立的接地平面，增加接地过孔数量，并确保接地路径短而宽。可采用大面积铺铜作为接地层，将天线的接地端与接地层可靠连接。实际测试表明，优化接地设计后，PCB 天线的抗干扰能力提升 20% 以上。

（三）控制线路走向

天线馈线应尽量短且直，避免出现直角、锐角弯折，减少信号损耗。同时，避免与其他高速信号线平行走线，防止串扰。若无法避免交叉，应采用垂直交叉方式，并在交叉处添加屏蔽措施。

三、运用辅助设备：增强信号传输能力

（一）信号放大器

在信号接收端或发射端添加信号放大器，可有效增强 PCB 天线的信号强度。选择合适的放大器时，需考虑其增益、噪声系数和工作频段。例如，针对 2.4GHz 频段的 PCB 天线，选用增益为 10dB、噪声系数小于 2dB 的低噪声放大器，能显著提升信号接收灵敏度。使用时，将放大器与天线通过同轴电缆连接，并注意阻抗匹配。

（二）反射板与透镜

在 PCB 天线附近安装反射板或透镜，可改变信号的辐射方向，增强特定方向的信号强度。反射板通常采用金属材质，放置在天线后方，将原本向后辐射的信号反射到前方；透镜则通过聚焦电磁波，提升天线的增益。如在无线监控设备中，为 PCB 天线加装小型金属反射板，使信号传输距离增加了 30%。

（三）中继器

对于信号覆盖范围较大的场景，可部署中继器来增强信号。中继器接收 PCB 天线发出的信号，进行放大后再转发出去，扩大信号覆盖范围。在智能家居系统中，多个中继器协同工作，可实现全屋 WiFi 信号的无缝覆盖。

四、环境优化：改善信号传输条件

（一）减少障碍物阻挡

PCB 天线的信号易受障碍物影响，如墙壁、金属物体等。在安装设备时，尽量将天线置于开阔位置，减少障碍物阻挡。若无法避免，可选择对信号衰减较小的材料，如木质、塑料材质的隔板。例如，将智能音箱的 PCB 天线朝向开阔空间，避免被家具遮挡，信号强度可提升 15% 左右。

（二）降低电磁干扰

复杂的电磁环境会对 PCB 天线信号造成干扰。可通过屏蔽措施降低干扰，如为设备外壳添加金属屏蔽层，并确保良好接地。同时，减少周边大功率无线设备的使用，如微波炉、无绳电话等，避免频段冲突。

（三）优化天线安装位置

根据设备的使用场景，调整 PCB 天线的安装位置和方向。对于全向天线，垂直安装可实现 360° 信号覆盖；对于定向天线，将其朝向信号接收端方向，可增强信号强度。如在车载 WiFi 设备中，将 PCB 天线安装在车顶，能有效提升信号接收效果。

五、总结

增强 PCB 天线信号需要从设计、布局、辅助设备和环境等多方面综合考虑。通过优化天线结构参数、合理布局布线、运用信号放大器等辅助设备，以及改善环境条件，可显著提升 PCB 天线的信号强度和稳定性。
