拨码开关背后的冷知识：揭秘你不了解的“小方块”奥秘

电子资讯|Electronic information|

2025-01-21 10:19:11 934

一、拨码开关，生活中小而强大的“配置工具”

拨码开关（DIP Switch）可能在日常生活中不常见，但它却广泛应用于各种电子设备、家用电器和工业系统中。这个不起眼的“小方块”充当着设备的“钥匙”，能够快速、稳定地调整或切换设备的功能，为设备赋予不同的工作模式。

二、拨码开关是什么？简化配置的“开/关”组合

1. 拨码开关的基本概念

拨码开关是一种将一组小开关封装在一起的元件，每一个开关都可以独立地切换“开”或“关”。在其结构上，每个拨码开关上标记了数字或位置符号，比如“ON”或“OFF”，以方便用户识别和操作。

2. 拨码开关的种类

拨码开关有不同的类型，根据应用场景和安装方式的不同，常见的类型包括：

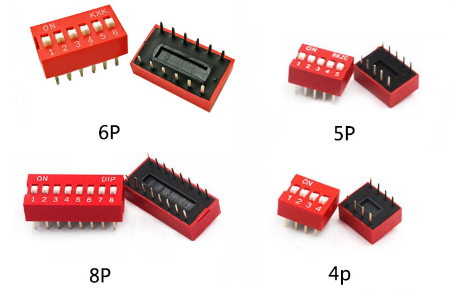

滑动式：使用滑动开关来切换，通常有1~12个小开关组成。

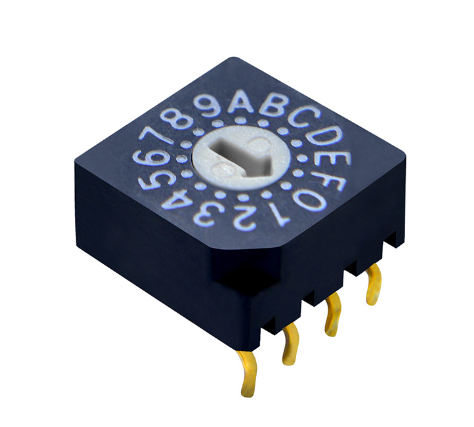

旋转式：使用旋转拨码的方式，每一档位对应一个数字，用于需要明确标识数值的场合。
触点式：多用于需要高精度控制的设备，比如工业设备和通信设备。

三、拨码开关冷知识：你不知道的“小方块”大用途

1. 拨码开关起源：早期计算机与微控制器的必备配置

拨码开关诞生于计算机和电子设备初期，用于微处理器的配置和基本硬件设置。通过设定不同的“开/关”组合，工程师可以直接在硬件层面改变设备参数。比如早期的计算机和计算器中，拨码开关用于地址设定、数据选择等硬件操作。

2. 简单却可靠：为什么拨码开关在工业领域仍然不可替代？

在现代工业控制领域，拨码开关以其简洁、直观、可靠的特点仍然占据一席之地。与软件配置不同，拨码开关的硬件切换方式减少了外界干扰的可能性，更适合在高干扰、高稳定性要求的环境中使用。

防止误操作：由于它是物理开关，不会受到系统崩溃或软件故障的影响，这使它非常适合用于关键系统的配置。
简单调节与维护：在无需专业设备的情况下，工程师或维修人员只需通过拨动开关就能完成故障排查和设备调整。

3. 数字密码功能：拨码开关的安全应用

在一些低功耗设备或独立控制系统中，拨码开关还可以作为“数字密码锁”来使用。用户可以通过设定特定的“开/关”组合，使设备进入安全模式或解锁特定功能，这种应用在简易门禁和自助设备中十分常见。

四、拨码开关的工作原理与设置技巧

1. “开/关”背后的逻辑：二进制编码的简单实现

拨码开关的每个小开关有两个状态，“开”或“关”，通常可以用二进制的“1”和“0”表示。通过排列组合，拨码开关实现了简单的二进制编码。举个例子：

如果一个拨码开关有4个开关位，那么它就可以表示16种不同的状态（即2的4次方）。

这使得拨码开关可以灵活地配置各种模式，非常适合简单的数字设置。

2. 设置拨码开关的小技巧

了解开关序号：拨码开关的序号通常从“1”开始，顺序排列。熟悉这些序号有助于精准设置。
根据说明书调整：不同设备可能会定义开/关的具体功能，在操作前查看说明书，避免错误设置。
注意防静电：在设置拨码开关前，应防止静电损坏设备，最好带上防静电手套或用工具拨动。

五、拨码开关的实际应用场景

1. 家用电器

在家电的模式切换、频率调整和设备地址设定中，拨码开关非常常见。比如一些无线路由器和蓝牙设备的频段选择、电力线路设置等。

2. 工业自动化设备

许多自动化设备在出厂时使用拨码开关来设置设备地址、通信速率、工作模式等。拨码开关为这些复杂系统的“硬件底层配置”提供了稳定的支持。

3. 电子玩具与学生实验

在一些电子玩具和学生实验设备中，拨码开关让学生能轻松地理解二进制编码原理，也让电子玩具具备了简单的交互和模式设定功能。

六、拨码开关在现代电子设备中的未来

尽管拨码开关是一项“传统”技术，但在对成本低、稳定性要求高的设备中，依然发挥着重要作用。在自动化和物联网设备日益普及的今天，拨码开关依然不可或缺，提供了物理支持，帮助各类设备进行调试和功能配置。
