一、了解FAKRA连接器

FAKRA是一种专为汽车行业高频传输标准设计的射频连接器系统，其遵循ISO 20860-1和USCAR-17标准，具有标准化接口，确保了与全球汽车制造商的兼容性. 它采用颜色编码系统，不同颜色代表不同应用和功能，简化安装过程并防止错误连接. 其支持高达6GHz的频率，适用于GPS、卫星无线电、蓝牙等高频应用，且设计有二次锁定机制，连接稳固抗振动，能适应恶劣汽车环境，另外还提供直式和弯式版本及不同长度和类型线材的线束，满足多样安装需求.

二、确定车载天线和显示屏的安装位置

车载天线一般应安装在车辆的顶部或侧面等信号接收较好的位置，同时要尽量避免被金属物体遮挡. 而传输显示屏的安装位置则需选择在不影响驾驶视线、便于操作和维护的地方，如中控台、仪表盘或后视镜附近.

三、连接FAKRA车载天线与传输显示屏

首先，将车载天线的 FAKRA 插头与对应的 FAKRA 插座进行连接，由于 FAKRA 连接器的二次锁定机制，要确保插头插入到位并听到“咔嗒”声，以保证连接稳固. 然后，将连接好天线的 FAKRA 线束沿着车辆内饰的布线通道进行铺设，注意不要让线束受到挤压或过度弯折，避免损坏线路. 最后，将 FAKRA 线束的另一端连接到传输显示屏的相应接口上，通常传输显示屏会有专门标注用于连接天线的接口，按照接口标识进行正确连接即可。

四、检查连接与测试信号

在完成连接后，需仔细检查各个连接部位是否牢固，有无松动或虚接的情况. 打开车载设备和传输显示屏的电源，进入相关的功能界面，如车载导航系统等，查看天线是否能够正常接收信号，传输显示屏上是否能够准确显示相关信息，如卫星信号强度、导航地图等.

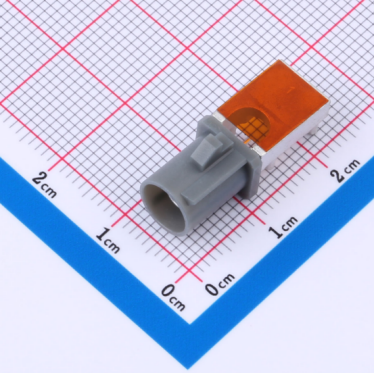

FAKRA 灰色KH-FAKRA-G-CB
