蓝牙贴片天线的连接：从引脚识别到稳定通信的实操指南

2025-08-02 11:14:18 1

蓝牙贴片天线的连接质量直接决定设备的信号强度与通信稳定性。哪怕是 0.1mm 的接线偏差或虚焊，都可能导致信号衰减 30% 以上（如传输距离从 10 米缩至 3 米）。本文将系统讲解蓝牙贴片天线的连接要点，包括引脚识别、接线方式、常见错误及排查方法，帮你快速实现稳定连接。

一、蓝牙贴片天线的连接核心：引脚定义与匹配原则

蓝牙贴片天线的连接本质是射频信号链路的匹配，需明确两个核心要素：

（一）关键引脚识别

1. 馈电引脚（Signal Pin）：

负责传输射频信号（2.4GHz），通常为单个小尺寸焊点（直径 0.5-1mm），标注为 “RF IN”“SIG” 或在 datasheet 中以 “●” 标记。此引脚需与蓝牙芯片的射频输出端（如芯片的 “RF_P”“ANT” 引脚）直接连接，中间需串联 50Ω 匹配电路（如 π 型网络）。

2. 接地引脚（GND Pin）：

作为信号参考地，多为大面积金属焊盘（占天线底部 60% 以上）或多个分布的小焊点（2-4 个），标注为 “GND” 或阴影区域。需与设备主板的系统地（GND 平面）可靠连接，形成完整的信号回路。

（二）连接的核心原则

· 阻抗匹配：整条链路（天线→馈线→芯片）需保持 50Ω 阻抗，偏差超过 5Ω 会导致信号反射（驻波比＞1.5），降低传输效率；

· 最短路径：馈电引脚到芯片的连线长度需＜30mm，减少信号损耗（每 10mm 损耗约 0.2dB）；

· 单点接地：接地引脚需与主板地单点连接（避免多点接地形成干扰环路），接地电阻需＜0.1Ω（用万用表导通档检测）。

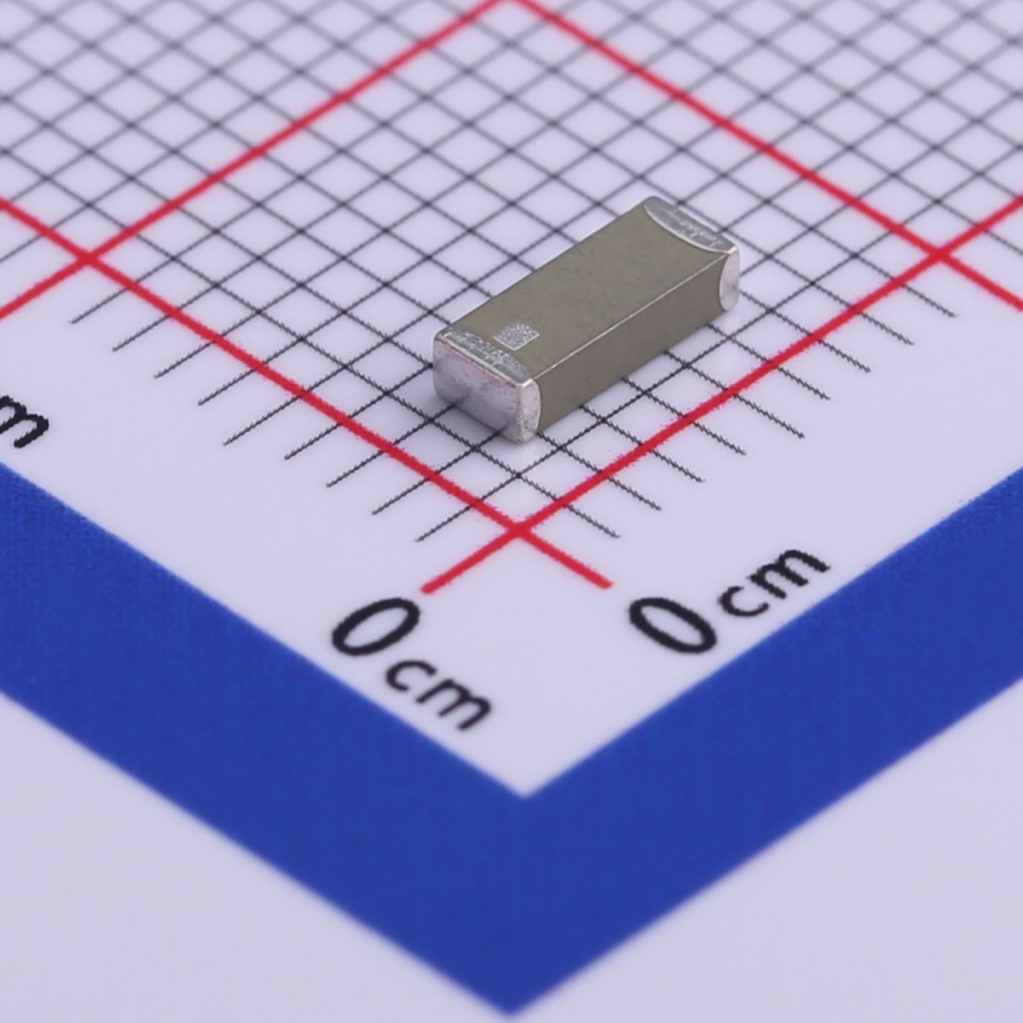

5.3

二、连接前的准备工作：工具、环境与检查

（一）必备工具清单

工具类型	作用	选型建议
恒温电烙铁	焊接引脚	功率 20-30W，烙铁头选尖嘴型（0.5mm）
助焊剂 / 焊锡丝	减少焊点氧化，增强导电性	含银 3% 的焊锡丝（直径 0.3mm），免洗助焊剂
万用表	检测通断与短路	支持导通档（蜂鸣器）和电阻档
放大镜 / 显微镜	观察微小焊点（尤其 0402 封装）	放大倍数 10-20 倍
防静电手环	防止静电损坏天线与芯片	阻抗 1-100MΩ

（二）连接环境要求

· 工作台需铺防静电垫，避免静电击穿天线的射频电路；

· 远离金属杂物（如螺丝、导线），防止意外短路；

· 温度控制在 20-30℃，湿度 40%-60%（避免焊锡氧化过快）。

（三）连接前检查

1. 核对天线型号与设备需求：确认天线频段（2.4GHz）、增益（0-5dBi）与设备匹配；

2. 检查天线外观：馈电引脚与接地引脚无氧化（表面无发黑）、辐射贴片无变形（否则会导致频率偏移）；

3. 测试主板焊盘：用万用表检测芯片射频输出端与地之间的电阻（应无穷大），避免主板本身短路。

三、蓝牙贴片天线的 3 种连接方式及操作步骤

根据天线形态与设备结构，常见连接方式分为三类，操作要点各有不同：

（一）贴片焊接（硬体天线）

适用于刚性贴片天线（如陶瓷基底、PCB 基底），步骤如下：

1. 焊盘预处理：用酒精棉擦拭主板馈电焊盘与接地焊盘，去除油污；若焊盘氧化，用细砂纸轻磨至露出金属光泽。

2. 定位固定：用镊子将天线对齐焊盘（馈电引脚对信号焊盘，接地焊盘全覆盖），滴一滴助焊剂，用烙铁轻触接地焊盘，预焊一个点固定位置（温度 300℃，时间 1 秒）。

3. 焊接馈电引脚：将烙铁头蘸取少量焊锡（直径 0.3mm），轻触馈电引脚与焊盘交界处，待焊锡融化并包裹引脚后移开烙铁（时间＜2 秒），确保焊点呈 “小山丘” 状（无尖刺、无虚焊）。

4. 焊接接地焊盘：对大面积接地焊盘，采用 “多点焊接”（沿边缘每 2mm 焊一个点），或用热风枪（温度 280℃）吹焊（避免局部高温损坏天线）。

5. 短路检测：用万用表导通档检测馈电引脚与接地焊盘，若蜂鸣则为短路，需用吸锡带清理焊点重新焊接。

（二）柔性 FPC 天线连接（带连接器）

适用于可弯曲的 FPC 天线（如蓝牙耳机、智能手表），步骤如下：

1. 连接器对接：将 FPC 天线的金手指（馈电与接地触点）对准主板上的板对板连接器（如 0.5mm 间距的 BTB 连接器），注意方向（金手指朝上 / 朝下需与连接器匹配）。

2. 锁定连接器：按压连接器的锁紧卡扣（或螺丝固定），确保金手指与连接器引脚完全接触（轻拉天线无松动）。

3. 加固接地：FPC 天线的接地部分（通常为边缘金属层）需用导电胶粘贴在主板接地平面上，增强信号稳定性（导电胶厚度 0.1mm，压力 500g/cm² 固化 24 小时）。

（三）导线连接（长距离延伸）

适用于天线需外置的场景（如设备内部空间狭小），步骤如下：

1. 选择馈线：用 50Ω 同轴线（如 RG-174），长度＜50mm（过长损耗大），一端焊接 SMA 接头（连接天线），另一端剥线（芯线露出 1mm，屏蔽层露出 2mm）。

2. 芯线焊接：将馈线芯线焊接到主板馈电焊盘，屏蔽层焊接到接地焊盘（注意芯线与屏蔽层绝缘，间距≥0.5mm）。

3. 固定馈线：用高温胶带将馈线固定在主板上，避免拉扯导致焊点脱落（弯曲半径≥5mm，防止屏蔽层断裂）。

四、常见连接错误及后果分析

连接错误	典型后果	外观识别特征
馈电引脚与接地短路	信号完全中断（设备无法配对）	馈电焊点过大，与接地焊盘相连
接地引脚虚焊	信号弱（RSSI＜-90dBm）	接地焊点呈 “豆腐渣” 状，用镊子轻碰会脱落
馈线过长（＞50mm）	传输距离缩短 50% 以上	天线与芯片之间导线明显冗余
阻抗不匹配（如 30Ω）	信号反射严重（驻波比＞2.0）	未按 datasheet 焊接匹配电路
天线方向反装	某一方向信号骤降（＞20dB）	辐射贴片朝向设备内部金属部件

五、连接后的验证与优化技巧

（一）基础验证步骤

1. 通断测试：用万用表检测馈电引脚→芯片射频端导通（电阻＜1Ω），接地引脚→主板地导通（电阻＜0.1Ω）。

2. 信号强度测试：连接手机，用 “Bluetooth Analyzer” APP 查看 RSSI 值，1 米内≥-50dBm、10 米内≥-80dBm 为合格。

3. 稳定性测试：连续传输 100MB 文件（如音频、日志），若丢包率＞1%，需检查焊接质量或阻抗匹配。

（二）优化技巧

1. 增加匹配电路：若驻波比超标（＞1.5），在馈电引脚与芯片间串联 1 个 10pF 电容和 1 个 50Ω 电阻（π 型网络），可将驻波比降至 1.2 以下。

2. 接地增强：在天线接地焊盘与主板地之间打 2 个过孔（直径 0.3mm），降低接地电阻（从 0.5Ω 降至 0.05Ω），信号强度提升 5-8dB。

3. 屏蔽干扰：在天线周围贴吸波材料（如铁氧体片），减少主板上时钟信号（16MHz）的干扰，使信号波动幅度从 ±10dB 降至 ±3dB。

六、总结

蓝牙贴片天线的连接是 “细节决定成败” 的过程，核心在于正确识别馈电与接地引脚、确保阻抗匹配、避免虚焊与短路。无论是贴片焊接、FPC 连接器对接还是导线延伸，都需严格控制焊接温度、焊点质量和接地电阻。

连接完成后，通过信号强度测试（RSSI）和稳定性验证，可快速定位问题（如短路、虚焊）。掌握这些连接技巧，能有效解决蓝牙设备的 “配对失败”“信号时断时续”“距离短” 等常见问题，确保智能手表、耳机、传感器等设备的无线通信性能达标。若在连接中遇到特殊场景（如金属外壳设备、高温环境），可提供设备图纸，获取定制化连接方案（如采用磁吸式天线座、耐高温焊锡等）。
