蓝牙贴片天线使用步骤：从安装到调试的全流程指南

2025-08-02 11:17:18 0

蓝牙贴片天线因体积小、易集成，被广泛用于智能手表、蓝牙耳机等微型设备。但实际使用中，约 30% 的信号问题源于操作不当 —— 如安装时金属遮挡导致传输距离从 10 米缩至 3 米，或阻抗不匹配引发连接频繁中断。本文将拆解蓝牙贴片天线的完整使用步骤，涵盖安装前准备、核心操作规范、性能调试及维护技巧，助你避免常见误区，确保信号稳定。

一、使用前的 3 项核心准备工作

1. 确认天线与设备的匹配性

蓝牙贴片天线的性能与设备需求需严格匹配，否则会埋下信号隐患：

· 频段匹配：天线需明确标注 “2.4GHz ISM 频段”（覆盖 2.4-2.485GHz），避免误用仅支持 5GHz 的 WiFi 贴片天线（无法接收蓝牙信号）；

· 阻抗匹配：通过天线 datasheet 确认阻抗为 50Ω（偏差≤5Ω），与蓝牙模块的射频接口阻抗一致（常见模块如 CC2540、nRF52832 均为 50Ω）；

· 尺寸适配：根据设备内部空间选择天线尺寸（如 10mm×10mm 适合耳机，20mm×20mm 适合智能网关），预留至少 3mm 的无金属区域（避免遮挡信号）。

2. 工具与环境准备

· 必备工具：

· 恒温烙铁（温度 300-350℃，避免高温损坏天线焊盘）；

· 助焊剂（清除焊盘氧化层，确保焊接导通电阻＜0.1Ω）；

· 万用表（检测焊接后是否短路，红表笔接天线馈点，黑表笔接接地焊盘，正常应为开路）；

· 防静电手环（干燥环境必用，静电可能击穿天线内部射频电路）。

· 环境要求：远离金属工作台（可垫木板隔离），避免在强电磁环境（如电焊机旁）操作，防止信号干扰导致调试误差。

3. 设备安装区域预处理

· 清理设备主板的天线安装位，用酒精棉签擦拭焊盘（去除油污和氧化层，否则焊接后可能出现虚焊）；

· 若安装位附近有金属部件（如电池、屏蔽罩），需在两者间预留≥5mm 的间隙（金属会吸收 2.4GHz 电磁波，导致信号衰减 10-15dB）；

· 标记接地区域：确保主板接地层与天线接地焊盘的连接路径畅通（可通过铜皮或过孔连接，电阻需＜0.05Ω）。 10.1

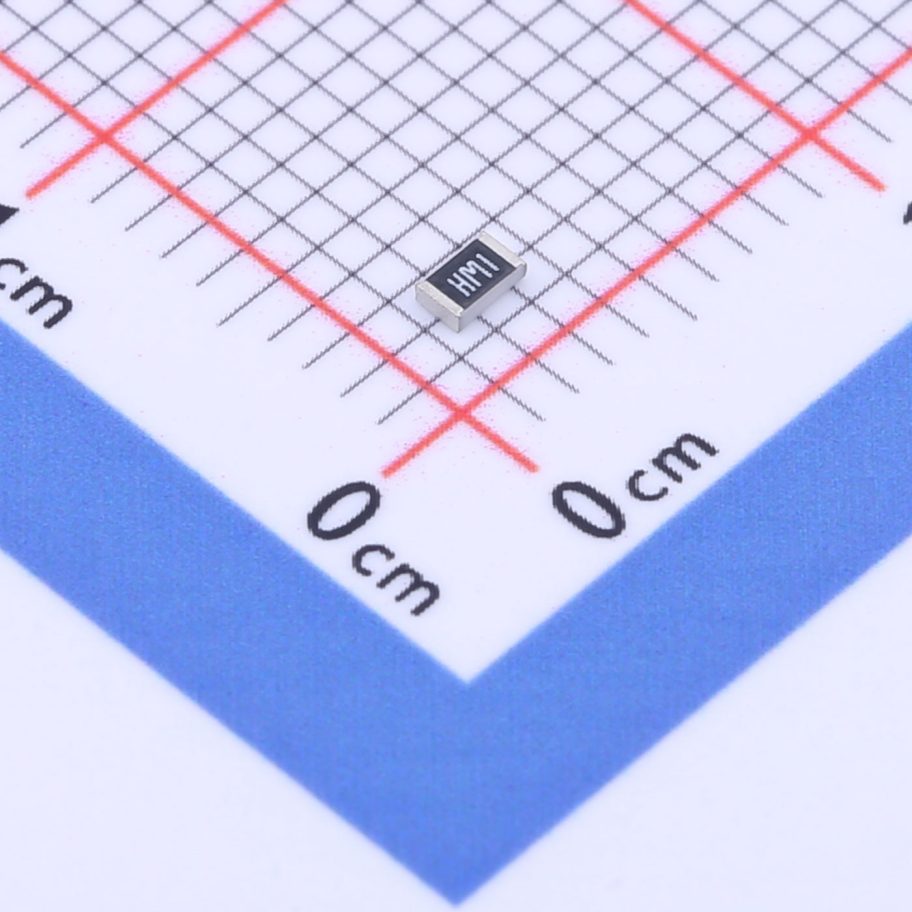

二、5 步标准安装流程：从焊接到固定

1. 定位天线安装方向

蓝牙贴片天线的辐射方向与安装角度密切相关：

· 全向贴片天线（如矩形结构）需水平放置（与地面平行），此时水平方向 360° 信号均匀（偏差＞15° 会导致某一方向信号弱 8dB）；

· 定向贴片天线（如带弯折结构）需将辐射面（印有天线图案的一面）对准通信目标方向（如耳机天线需朝向手机一侧）。

可通过天线 datasheet 查看方向图，标记 “最佳辐射方向” 后再固定。

2. 焊接天线馈点与接地焊盘

这是最关键的步骤，焊接质量直接决定信号传输效率：

· 馈点焊接：用烙铁蘸取少量焊锡（直径 0.3mm），快速点焊天线馈点（中心小圆焊盘）与主板射频接口，焊接时间≤2 秒（过长会烫坏天线基材）；

· 接地焊接：天线边缘的接地焊盘需与主板接地层可靠连接（至少焊接 2 个点），确保接地电阻＜0.1Ω（可用万用表导通档检测）；

· 禁忌：禁止用过量焊锡（会导致天线与主板短路），或焊接时用力按压天线（可能压碎陶瓷基材）。

3. 固定天线（针对非焊接式天线）

部分贴片天线采用导电胶粘贴（如 FPC 柔性天线），安装时需注意：

· 清理安装位灰尘，涂抹薄薄一层导电胶（厚度≤0.1mm），对准后轻压 10 秒（确保导电胶完全贴合）；

· 静置 24 小时待胶水固化（固化前禁止通电测试，避免接触不良导致信号波动）；

· 若设备有振动（如车载设备），需在天线边缘加少量热熔胶辅助固定（避免长期振动导致接触电阻增大）。

4. 连接射频信号线（外置馈线型天线）

带外置馈线的贴片天线（如 IPEX 接口）需额外连接信号线：

· 对准天线馈线接头（如 IPEX 公头）与主板接口，轻轻推入直至听到 “咔嗒” 声（确认扣紧，避免松动导致信号时断时续）；

· 整理馈线走向，避免过度弯曲（弯曲半径≥馈线直径的 5 倍，如直径 1mm 馈线需≥5mm 半径），否则会增加信号衰减（每弯曲一次衰减约 0.5dB）。

5. 绝缘与防护处理

· 若天线安装在潮湿环境（如浴室设备），需用防水胶覆盖焊接点和馈线接头（防止水汽导致氧化）；

· 避免天线表面覆盖金属涂层或导电漆（会形成电磁屏蔽，信号完全被阻断）；

· 小型设备（如智能手环）可在天线上方预留 0.5mm 空气层（不贴任何部件），提升辐射效率约 10%。

三、安装后的 3 项性能调试与验证

1. 基础导通性测试

· 用万用表 “蜂鸣档” 检测：天线馈点与主板射频接口应导通（蜂鸣器响），馈点与接地层应不导通（蜂鸣器不响），否则为短路或虚焊；

· 若为外置馈线天线，需检测馈线两端接头的导通性（电阻应＜1Ω），避免馈线内部断线。

2. 信号强度测试（关键指标）

· 用蓝牙测试工具（如 nRF Connect APP）连接设备，在 1 米距离测试 RSSI 值：

· 正常范围：-40~-60dBm（优），-60~-75dBm（良），＜-80dBm 说明安装存在问题；

· 移动设备至 10 米距离，RSSI 衰减应≤20dB（如 1 米时 - 50dBm，10 米时应≥-70dBm），衰减过大需检查是否有金属遮挡或焊接不良。

3. 通信稳定性测试

· 连续传输数据（如每秒发送 100 字节），记录 30 分钟内的丢包率：

· 正常丢包率应≤1%，若＞5% 需排查：

· 阻抗不匹配（用网络分析仪测驻波比，VSWR 应≤1.5）；

· 接地不良（重新焊接接地焊盘，确保接地电阻＜0.05Ω）。

四、日常使用与维护的 4 个注意事项

1. 避免剧烈振动：焊接式天线的焊盘若长期振动可能脱焊，建议每 6 个月检查一次焊接点（尤其工业设备）；

2. 防止温度骤变：陶瓷贴片天线在 - 40~85℃范围内性能稳定，避免靠近高温部件（如 CPU 散热器），温度超过 100℃会导致介电常数变化，信号偏移；

3. 清洁时禁忌：用干布擦拭天线表面，禁止用酒精或化学溶剂（可能腐蚀基材或导电层）；

4. 改装限制：禁止私自裁剪天线尺寸或弯折辐射体（会破坏阻抗匹配，驻波比骤增至 3.0 以上，信号完全失效）。

总结：细节决定信号质量

蓝牙贴片天线的使用核心是 “精准匹配 + 规范操作”：安装前确认频段和阻抗，焊接时控制温度和时间，调试时关注 RSSI 值和丢包率。多数信号问题并非天线本身质量，而是源于金属遮挡、虚焊或方向错误 —— 只要严格遵循上述步骤，可使天线性能发挥 90% 以上，确保蓝牙设备在 10-15 米范围内稳定通信。

若调试后信号仍不达标，可提供天线型号和设备结构图，获取针对性的安装优化方案（如调整接地层面积或避开金属部件）。
