如何把蓝牙内置天线改外接天线：从原理到实操的完整指南

电子资讯|Electronic information|

2025-07-07 16:25:17 527

在智能设备普及的当下，蓝牙技术凭借便捷性广泛应用于耳机、音箱、智能家居等产品。然而，部分设备受内置天线性能限制，存在信号不稳定、传输距离短等问题。将蓝牙内置天线改为外接天线，是提升蓝牙信号质量的有效方式。本文将详细讲解改造原理、所需工具、操作步骤及注意事项，助你轻松完成改造，增强设备蓝牙性能。

一、改造原理：理解蓝牙天线的信号传输机制

蓝牙设备工作在 2.4GHz 频段，内置天线通常为 PCB 天线或陶瓷天线，通过蚀刻在电路板上的金属线路或陶瓷介质实现信号收发。外接天线则以独立部件形式存在，如鞭状天线、螺旋天线等，其优势在于可通过调整位置、方向及天线增益，改善信号覆盖范围和抗干扰能力。改造的核心在于将内置天线的信号传输路径合理转接至外接天线，同时确保阻抗匹配，避免信号反射和损耗。若阻抗不匹配，会导致信号传输效率降低，甚至出现连接不稳定的情况。

二、改造所需工具与材料

1. 工具：电烙铁、热风枪（用于拆卸焊接元件）、万用表（测量阻抗和电路通断）、镊子、剪线钳。

2. 材料：适配的外接蓝牙天线（建议选择增益 2-5dBi 的 2.4GHz 全向天线）、同轴射频线（如 RG178、RG316，需带有对应天线接口和 PCB 板焊盘接口）、SMA 或 IPEX 连接器（根据设备接口类型选择）、焊锡丝、助焊剂。

三、改造步骤详解

（一）确定设备天线接口与电路布局

1. 拆解设备：使用螺丝刀小心拆卸设备外壳，注意记录螺丝位置和排线连接，避免损坏内部元件。

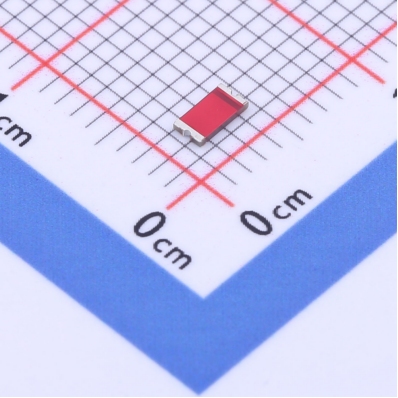

2. 定位天线：在电路板上找到内置天线，常见的 PCB 天线多呈弯折或贴片形状；陶瓷天线一般为小型块状元件。同时，确认天线馈电点和接地端位置，通常馈电点会标注 “ANT” 或通过较细的线路连接射频芯片，接地端则与大面积铺铜区域相连。

（二）拆除内置天线

1. 加热焊盘：用电烙铁或热风枪对内置天线的焊接点进行加热，待焊锡融化后，用镊子小心取下天线。若使用热风枪，需控制温度在 300 - 350℃，避免高温损坏电路板。

2. 清理焊盘：使用吸锡带或吸锡器清理焊盘残留的焊锡，确保焊盘平整干净，以便后续焊接操作。

（三）连接外接天线

1. 安装连接器：将 SMA 或 IPEX 连接器焊接在原内置天线的馈电点和接地端位置。焊接时，先在焊盘上涂抹少量助焊剂，再用电烙铁将连接器引脚与焊盘牢固焊接，确保连接紧密，无虚焊、短路现象。

2. 连接射频线：将同轴射频线一端的连接器与电路板上的连接器对接，另一端连接外接天线。注意检查连接是否稳固，避免因松动导致信号传输不稳定。

（四）测试与调试

1. 初步测试：完成连接后，将设备组装好，打开蓝牙功能，尝试与其他设备配对连接。观察连接稳定性、传输距离是否有明显提升。

2. 信号检测：使用蓝牙信号检测工具（如手机端的蓝牙信号强度检测 APP），在不同位置测量信号强度。若信号强度未达预期，检查天线连接是否正确，尝试调整外接天线的位置和方向。

3. 阻抗匹配调整：若出现连接不稳定或信号衰减严重的情况，可能是阻抗不匹配导致。使用万用表测量天线端口阻抗，若偏离 50Ω，可通过添加 π 型或 T 型匹配网络进行调整。

四、改造注意事项

1. 静电防护：操作前佩戴防静电手环，避免静电损坏电路板上的敏感元件。

2. 元件保护：在拆卸和焊接过程中，避免用力拉扯电路板或元件，防止线路断裂或元件脱落。

3. 合规性：改造后的设备需确保符合当地无线电管理规定，避免因天线增益过高或频段异常引发法律问题。

4. 保修影响：自行改造可能导致设备失去保修资格，改造前请谨慎评估。

五、改造案例参考

以某款智能音箱为例，其内置 PCB 天线在复杂环境下信号易受干扰，连接不稳定。通过上述步骤，将内置 PCB 天线拆除，焊接 IPEX 连接器并连接增益为 3dBi 的外接螺旋天线。改造后，音箱在距离手机 10 米且间隔一堵墙的情况下，仍能保持稳定连接，信号强度提升约 15dBm，音质卡顿现象明显减少。

六、总结

将蓝牙内置天线改为外接天线，能有效提升设备的蓝牙信号性能。只要掌握改造原理，准备好工具材料，严格按照步骤操作，并注意相关事项，即使是电子技术初学者也能顺利完成改造。
