蓝牙天线 PCB 封装设计指南：从参数到优化的全流程

2025-08-02 11:17:39 1

在蓝牙设备硬件设计中，PCB 封装是决定天线性能的 “隐形基石”。同样的蓝牙模块，采用不合理的 PCB 封装（如焊盘偏移 0.2mm 或接地层缺失），可能导致信号强度从 - 55dBm 骤降至 - 85dBm，传输距离缩短 60% 以上。本文将系统解析蓝牙天线 PCB 封装的核心设计要素、常见类型及落地技巧，帮助硬件工程师避开 90% 的设计误区。

一、蓝牙天线 PCB 封装的 4 个核心参数（决定性能的关键）

1. 物理尺寸：与波长的精准匹配

蓝牙工作在 2.4GHz 频段（波长 λ≈12.5cm），PCB 封装尺寸需与波长成固定比例：

· monopole 天线（单极子）：长度≈λ/4（3.1cm），宽度根据阻抗调整（通常 1-3mm）；

· 倒 F 型天线（PIFA）：总高度≈λ/8（1.5cm），辐射臂长度≈λ/4（误差需≤0.5mm，否则频率偏移 ±20MHz）；

· 贴片天线：边长≈λ/(2√εr)（εr 为基材介电常数，如 FR4 基材 εr=4.4，边长≈1.8cm）。

设计要点：尺寸偏差每增加 0.1mm，中心频率偏移约 5-8MHz，需通过仿真软件（如 HFSS）校准。

2. 焊盘与馈线设计：信号传输的 “第一关”

· 焊盘参数：

· 馈电焊盘直径 0.8-1.2mm（适配 0.3mm 直径焊锡），与射频模块输出端间距≤0.5mm（减少寄生电感）；

· 接地焊盘面积≥馈电焊盘的 5 倍（如馈电盘 1mm²，接地盘≥5mm²），确保接地电阻＜0.05Ω。

· 馈线设计：

采用 50Ω 微带线（FR4 基材下，线宽 = 0.2mm×(50/√εr)≈0.9mm），长度≤5mm（每增加 1mm，信号衰减约 0.1dB）；

禁止直角转弯（改用 45° 或圆弧过渡），避免阻抗突变（直角处阻抗偏差可达 10Ω）。

3. 接地层布局：信号辐射的 “稳定器”

· 接地层需与天线辐射体保持 “黄金距离”：

· 贴片天线：接地层边缘距辐射体边缘≥3mm（避免边缘场干扰）；

· 倒 F 型天线：接地层需覆盖天线下方≥2 倍面积（如天线 10mm×10mm，接地层≥20mm×20mm）。

· 接地层完整性：禁止在天线下方开槽或走高速信号线（如 USB 线），否则会破坏接地平面连续性，导致驻波比 VSWR 从 1.2 升至 2.5。

4. 基材选择：影响封装性能的 “隐性变量”

· FR4 玻纤板：成本低（约 10 元 / 片），适合消费电子（如蓝牙音箱），封装设计需预留更多尺寸冗余（介电常数随温度变化 ±2%）；

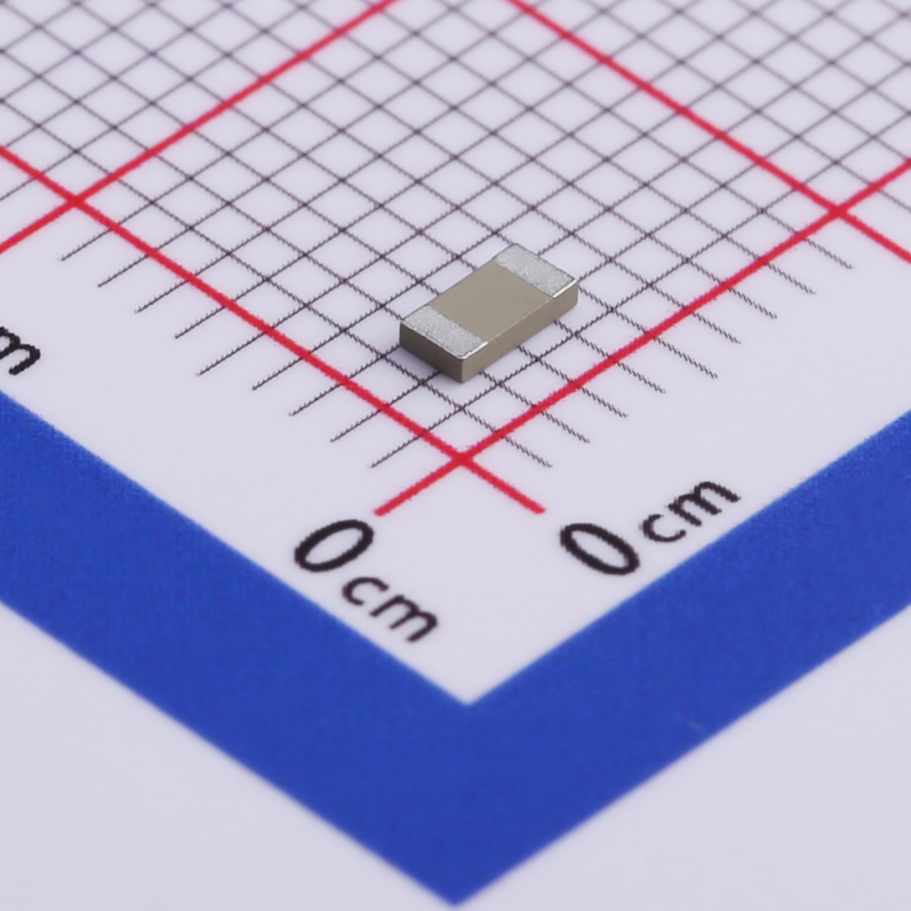

· 陶瓷基材：介电常数高（εr=20-90），可缩小封装尺寸（比 FR4 小 40%），但脆性大，适合精密设备（如医疗传感器），封装边缘需留 0.5mm 缓冲；

· FPC 柔性基材：如 LCP（εr=3.0），可弯曲封装（最小半径 1mm），适合可穿戴设备，馈线需用铜箔加厚（≥1oz）防断裂。 10.3

二、3 种常见蓝牙天线 PCB 封装类型及适用场景

1. 贴片型封装（最通用，适合小尺寸设备）

· 结构特点：辐射体为矩形铜箔（如 15mm×10mm），馈线从边缘引出，接地层位于下方；

· 性能参数：增益 0-2dBi，带宽≥80MHz（覆盖 2.4-2.48GHz），适合 BLE 设备（如智能手环）；

· 设计技巧：在辐射体边缘加 0.2mm 宽的 “微调枝节”（金属突出），可通过修剪调整频率（每剪短 0.1mm，频率升高约 3MHz）。

2. 倒 F 型（PIFA）封装（高集成度，适合金属外壳设备）

· 结构特点：辐射臂（λ/4）+ 短路柱（连接接地层）+ 馈线，整体高度≤5mm（适合薄型设备）；

· 核心优势：受金属外壳影响小（比贴片天线抗干扰强 30%），适合蓝牙耳机、智能手表；

· 关键尺寸：短路柱与馈线间距 2-3mm（决定阻抗，间距每增 0.1mm，阻抗升高约 2Ω）。

3. 单极子（Monopole）封装（长距离，适合空旷场景）

· 结构特点：细长辐射体（λ/4），底部直接接地，无复杂接地层设计；

· 性能表现：增益 1-3dBi，传输距离比贴片天线远 20%（相同环境下），适合蓝牙网关；

· 布局要求：辐射体周围 20mm 内无金属遮挡（否则方向图畸变，某一角度信号弱 15dB）。

三、蓝牙天线 PCB 封装设计 5 步流程（附仿真验证）

1. 需求定义与参数规划

· 明确蓝牙类型：经典蓝牙（需支持 EDR，带宽要求更高）vs BLE（低功耗，带宽可稍窄）；

· 设定性能目标：如 10 米距离 RSSI≥-75dBm，驻波比 VSWR≤1.5，带宽≥85MHz；

· 确定基材：根据设备厚度（如＜3mm 选陶瓷）、成本（如批量生产选 FR4）选择。

2. 初步布局设计

· 用 Altium Designer 或 KiCad 绘制封装：

· 辐射体尺寸按 “λ/4” 公式计算（结合基材 εr）；

· 馈线宽度按 50Ω 微带线公式计算（FR4 基材下，1.6mm 板厚对应线宽 1.2mm）；

· 接地层与辐射体间距≥5mm（避免耦合干扰）。

3. 仿真优化（关键步骤，可减少 80% 试错成本）

· 用仿真软件（如 CST、ADS）导入模型，测试：

· 回波损耗（S11）：≤-10dB 的频段需覆盖 2.4-2.485GHz（否则带宽不足）；

· 方向图：全向天线水平方向增益偏差应≤3dB；

· 阻抗：50Ω±5Ω（超出范围需调整馈线宽度或加匹配电容）。

4. 原型打样与测试

· 首批打样 3-5 片（不同微调参数，如辐射体长度 ±0.3mm）；

· 用网络分析仪测 S 参数：

· 中心频率偏移＞10MHz：修剪辐射体（长则剪短，短则加长）；

· 阻抗不匹配（如 65Ω）：在馈线串联 1pF 电容（可降低阻抗约 10Ω）。

5. 量产适配调整

· 批量生产前，验证基材批次差异（如 FR4 介电常数波动 ±0.2）对性能的影响，预留 0.5mm 修剪余量；

· 增加防焊层设计：辐射体表面不盖绿油（减少介电常数影响），焊盘区域盖绿油开窗（方便焊接）。

四、封装设计常见问题与解决方案（附案例）

问题现象	根本原因	解决办法
中心频率偏移（如 2.42GHz→2.46GHz）	辐射体尺寸偏短（如设计 31mm 实做 30.5mm）	加长辐射体 0.5mm（每加长 0.1mm，频率降约 5MHz）
阻抗偏高（如 60Ω）	馈线过窄（设计 0.8mm 实做 0.6mm）	加宽馈线至 1.0mm（线宽每增 0.1mm，阻抗降约 3Ω）
信号方向性畸变	接地层面积不足（＜辐射体 2 倍）	扩展接地层至 3 倍辐射体面积，边缘做圆角处理
批量一致性差	基材介电常数波动	采用高稳定基材（如陶瓷），或增加匹配电路补偿
