你对射频同轴连接器了解多少？

电子资讯|Electronic information|

2024-11-28 11:25:05 602

射频同轴连接器堪称电缆间连接装置的“鼻祖”，自 1930 年诞生以来，已然走过了近百年的漫长历程。在这近一个世纪的岁月变迁里，它从仅适用于 100MHz 以下频段的 VHF 连接器起步，一路发展演进，如今已拥有可应用于 140GHz 的 0.8mm 同轴连接器这般先进的形态。其发展历程波澜壮阔，不仅性能得到了极大提升，而且呈现出丰富多样的形态，在众多不同的场景中都有着广泛的应用。接下来，本文将对常用的同轴连接器种类及其特性展开梳理与总结，以便为相关使用者提供有益的参考借鉴。

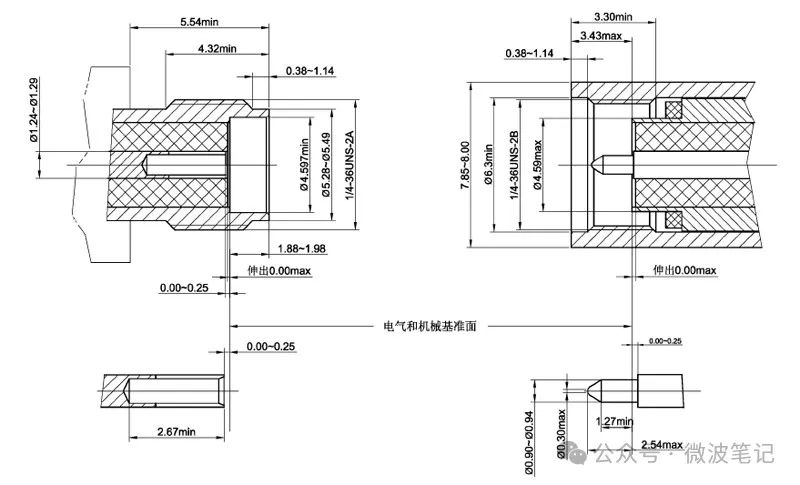

SMA连接器

SMA连接器是应用最为广泛的同轴连接器，在通信设备和测试设备中几乎无处不在。标准SMA连接器的特征阻抗为50Ω，采用螺纹连接方式，提供良好的机械强度和电气连接。通常的使用频率范围是DC到18 GHz，某些高性能版本甚至可以达到26.5 GHz。SMA连接器由金属外壳和内导体，以及中间起绝缘和支撑作用的PTFE组成。

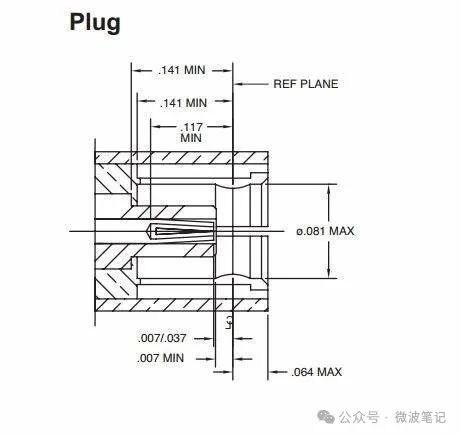

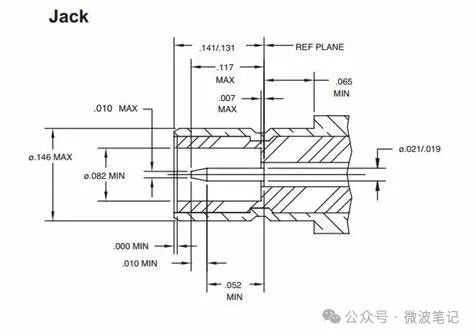

2.SMB连接器

SMB是一种小型的同轴连接器，具有体积小、重量轻、使用方便、电性能优良等特点。SMB连接器的特征阻抗有50Ω和75Ω两种，采用推入锁紧式，通常的使用频率范围是DC到4GHz。SSMB连接器是SMB连接器的小型化版本，频率范围可以达到12GHz。

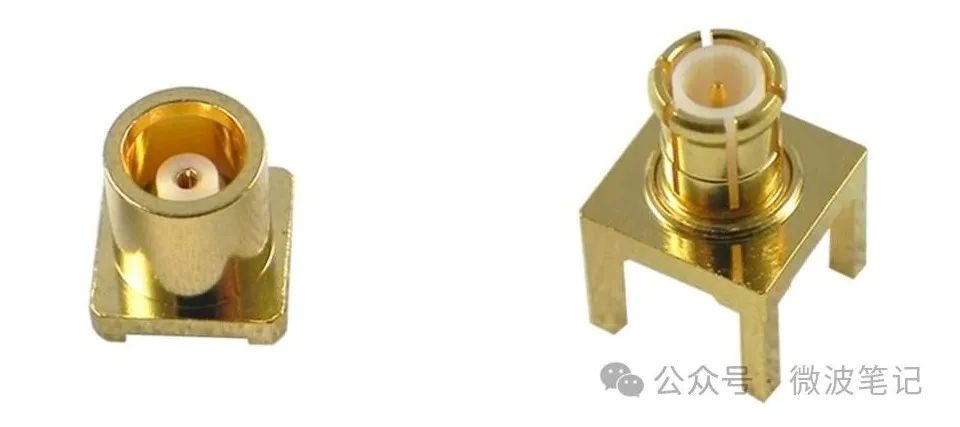

3.MCX连接器

MCX连接器是特征阻抗为50Ω的同轴连接器，采用与SMB连接器相似的推入锁紧式，但是体积比SMB连接器更小，工作频率范围也更高，达到6GHz，广泛使用于电信系统及无线和 GPS 应用。MMCX连接器是比MCX连接器尺寸更小的连接器，具有与MCX连接器相似的性能。

4.BNC连接器

BNC连接器通常适用于较低频率的射频信号传输，频率范围从DC到4 GHz。BNC连接器的标准阻抗为50Ω或75Ω，并且使用快速锁定机制，通过旋转锁定，确保连接的稳固。BNC连接器常被应用于视频传输和测试设备中，比如多数示波器的端口。

5.N型连接器

N型连接器覆盖较宽的频率范围，通常从DC到11 GHz，某些高性能的可以达到18 GHz。N型连接器的特征阻抗一般为50Ω，采用螺纹连接方式。N型连接器的尺寸相较其他连接器较大，耐受功率也较大，约为SMA连接器的3到4倍。广泛应用于无线电发射器、接收器、卫星通信、军事通信系统以及各种微波设备中。

上述提及的常用射频同轴连接器，在其结构上，内导体与外壳之间无一例外均采用介质来达成隔离与支撑的目的，其中，PTFE（聚四氟乙烯）是较为常用的介质材料。不过，正因为受到介质材料自身介电常数的限制与约束，致使这一类同轴连接器所能适用的频段范围往往处于相对较低的水平。
