陶瓷天线的基本结构是什么？一文读懂核心组成与原理

电子资讯|Electronic information|

2025-06-23 11:36:23 576

在 5G 通信、物联网设备快速普及的今天，陶瓷天线因其体积小、性能稳定、抗干扰能力强等优势，成为无线通信领域的重要组件。想要深入了解陶瓷天线的性能与应用，其基本结构是绕不开的关键知识点。“陶瓷天线的基本结构是什么” 这一问题，不仅关乎工程师在设备设计中的选型与布局，也让众多电子爱好者充满好奇。本文将从陶瓷天线的核心组成部分入手，详细剖析各部分的材料、作用，并结合工作原理和实际应用场景，为你呈现陶瓷天线结构的完整图谱。

一、陶瓷天线的核心组成部分

（一）陶瓷介质基板

1. 材料特性：陶瓷介质基板是陶瓷天线的基础框架，通常采用高介电常数的陶瓷材料制成，常见类型包括钛酸钡系陶瓷、镁橄榄石陶瓷、钛酸锶钙陶瓷等。这些陶瓷材料具有稳定的物理和化学性质，介电常数一般在 20 - 100 之间，相比普通介质材料，能有效减小天线尺寸。同时，它们的介电损耗低，受温度、湿度等环境因素影响小，可在 - 40℃至 85℃的宽温环境下保持稳定的介电性能，为天线提供可靠的电磁环境。

2. 作用原理：陶瓷介质基板的高介电常数特性，使得天线的谐振频率能够在较小的物理尺寸下实现。它与金属辐射贴片共同构成天线的谐振结构，影响天线的阻抗、增益和方向性等关键性能参数。例如，在相同的工作频率下，使用高介电常数陶瓷基板的天线，其尺寸可比采用普通介质基板的天线缩小 30% - 50%，满足现代电子设备小型化的设计需求。

（二）金属辐射贴片

1. 材料与制作工艺：金属辐射贴片是陶瓷天线实现信号辐射与接收的核心部件，通常采用导电性能良好的金属材料，如银、铜、金等。制作工艺主要有蚀刻、印刷、电镀等。蚀刻工艺通过光刻技术在陶瓷基板表面的金属层上刻蚀出特定形状的辐射贴片图案，精度高，适用于复杂形状的天线设计；印刷工艺则是利用丝网印刷技术，将导电浆料直接印刷在陶瓷基板上，成本较低，适合大规模生产；电镀工艺可在陶瓷基板表面形成均匀、致密的金属层，提高金属贴片的导电性和抗氧化能力。

2. 功能作用：金属辐射贴片在天线工作时，将设备输出的电信号转换为电磁波辐射出去，同时接收外部电磁波并转换为电信号传输至设备内部电路。其形状、尺寸和布局直接决定了天线的工作频段、增益和方向性。例如，常见的矩形贴片天线，通过调整贴片的长度和宽度，可实现对特定频段信号的谐振；而环形、螺旋形等特殊形状的金属贴片，则可用于实现圆极化、宽频带等特殊性能要求。

（三）馈电网络

1. 结构与类型：馈电网络是连接陶瓷天线与设备射频电路的桥梁，主要由传输线、匹配电路和连接器等组成。传输线用于传输电信号，常见类型有微带线、同轴线等；匹配电路的作用是调整天线的输入阻抗与射频电路的输出阻抗相匹配，减少信号反射，提高信号传输效率，常用的匹配电路包括 LC 匹配网络、π 型匹配网络等；连接器则用于实现天线与设备的物理连接，常见的有 SMA、U.FL 等小型化射频连接器。

2. 工作原理：在信号发射过程中，设备射频电路输出的电信号经馈电网络传输至金属辐射贴片；接收信号时，金属辐射贴片产生的电信号通过馈电网络传递到射频电路。合理设计的馈电网络能够确保信号在传输过程中保持良好的完整性和稳定性，避免信号衰减和失真。例如，在设计 2.4GHz 频段的陶瓷天线馈电网络时，需将天线的输入阻抗匹配到 50 欧姆，与射频电路的输出阻抗一致，以实现最大功率传输。

二、陶瓷天线各结构部分的协同工作机制

陶瓷天线的工作基于电磁谐振原理，陶瓷介质基板、金属辐射贴片和馈电网络三者紧密配合，实现信号的高效收发。当外部电磁波作用于金属辐射贴片时，贴片与陶瓷介质基板构成的谐振结构产生感应电流，电流通过馈电网络传输至设备内部电路，完成信号接收过程；发射信号时，设备射频电路输出的电信号经馈电网络传递到金属辐射贴片，激发贴片产生电磁辐射，将电信号转换为电磁波发射出去。在整个过程中，陶瓷介质基板为谐振提供稳定的电磁环境，金属辐射贴片负责信号的转换与辐射，馈电网络确保信号的顺畅传输，三者缺一不可。

三、不同类型陶瓷天线的结构特点

（一）贴片式陶瓷天线

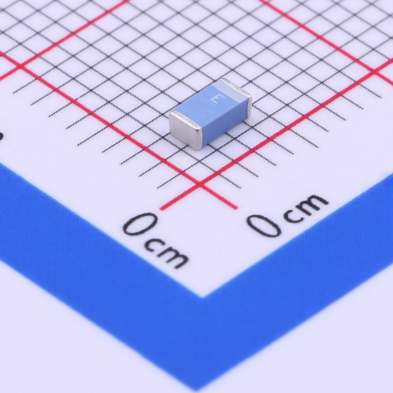

贴片式陶瓷天线是最常见的类型，其结构为在陶瓷介质基板表面制作矩形或圆形等规则形状的金属辐射贴片，通过单点或多点馈电方式与馈电网络连接。这种天线结构简单、易于加工，适用于对体积和成本要求较高的消费电子设备，如智能手机、智能手表等。

（二）环形陶瓷天线

环形陶瓷天线的金属辐射贴片呈环形结构，可实现圆极化特性，具有较强的抗多径干扰能力。其结构通常在陶瓷介质基板上蚀刻环形金属线路，并通过合适的馈电方式激发环形结构产生电磁辐射。该类型天线常用于卫星通信、无线定位等对极化特性有特殊要求的场景。

（三）螺旋陶瓷天线

螺旋陶瓷天线的金属辐射贴片呈螺旋状，通过螺旋结构实现特定频率信号的接收与发射，具有较高的增益和方向性。其结构是在陶瓷介质基板上制作螺旋形金属线路，并通过中心轴或侧边进行馈电。螺旋陶瓷天线广泛应用于 GPS 导航、无线传感器网络等领域。

四、陶瓷天线结构对性能和应用的影响

（一）对性能的影响

陶瓷天线的结构设计直接影响其性能表现。例如，陶瓷介质基板的介电常数和厚度决定了天线的谐振频率和尺寸；金属辐射贴片的形状和尺寸影响天线的工作频段、增益和方向性；馈电网络的匹配程度则决定了信号的传输效率和稳定性。因此，在设计和选型陶瓷天线时，需根据实际应用需求，对各结构部分进行精准设计和优化，以满足设备的性能要求。

（二）对应用的影响

不同结构的陶瓷天线适用于不同的应用场景。贴片式陶瓷天线因其小型化和低成本，广泛应用于消费电子产品；环形陶瓷天线的圆极化特性使其在卫星通信领域表现出色；螺旋陶瓷天线的高增益和方向性则使其成为 GPS 导航设备的理想选择。了解陶瓷天线的结构特点，有助于工程师根据产品需求选择最合适的天线类型，提升设备的通信性能和竞争力。

五、总结

陶瓷天线的基本结构由陶瓷介质基板、金属辐射贴片和馈电网络三大部分组成，各部分相互配合，实现信号的高效收发。从材料特性到制作工艺，从工作原理到应用场景，深入了解陶瓷天线的结构，不仅能帮助工程师在产品设计中做出科学的选型和布局，也能让电子爱好者更好地理解天线技术的奥秘。
