BNC 连接器知识

2024-03-21 14:53:37 880

射频连接器是一种传输系统，其中内外导体以同一轴线为中心线，通过绝缘介质支撑连接，用于连接通信系统的各个子系统或在各器件之间传导信号。主要应用于传输射频信号，同时具备良好的屏蔽性能，部分型号还能有效减少连接处传输线阻抗的变化。射频连接器种类繁多，本文将详细介绍BNC连接器。

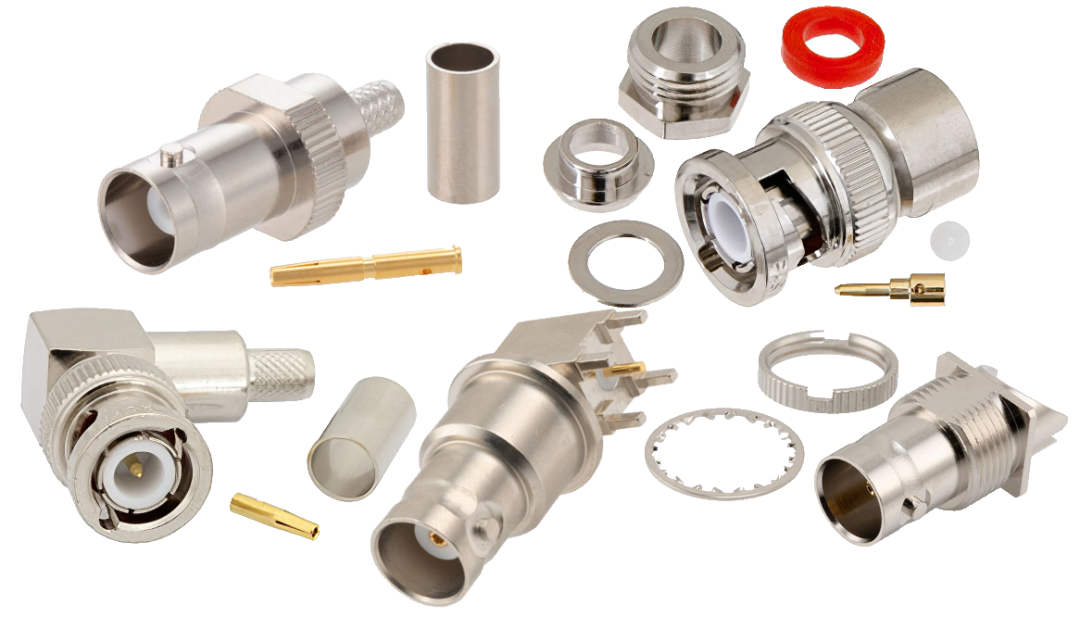

BNC连接器汇总

BNC连接器是最常见的射频连接器之一，是一种小型的可实现快速连接的卡口式连接器，广泛应用于频率为4GHz以下的应用。

BNC连接器的起源

BNC连接器全称是Bayonet Nut Connector（卡扣配合型连接器，这个名称形象地描述了这种接头外形），以其卡口安装锁定机构及其发明者Paul Neill和Carl Concelman命名。尼尔曾在贝尔实验室工作，还发明了N型连接器，Concelman曾在Amphenol工作，还发明了C连接器。

BNC连接器开发的基础主要是宾夕法尼亚大学摩尔电气工程学院毕业生Octavio M. Salati的工作。1945年，在黑泽廷电子公司工作期间，他申请了同轴电缆连接器的专利，该连接器可以最大限度地减少波反射/损耗。该专利于1951年授予。

BNC直型公头连接器，压接/焊接附件，0.195英寸

BNC连接器广泛用于无线通信系统、电视、测试设备和射频电子设备中，早期的计算机网络也曾使用BNC连接器。BNC接头支持的信号频率范围为0到4GHz，但如果使用为该频率设计的特殊高质量版本，它也可以在高达12GHz的频率下工作。特性阻抗有两种，分别是50欧姆与75欧姆。50欧姆的BNC连接器更受欢迎。

BNC连接器的性能

对于低频和直流电路，几乎任何标准连接器都可以通过机械链路传输电流。另一方面，无线电频率要求连接将阻抗变化最小化，否则可能导致反射和破坏驻波。

BNC是恒阻抗连接器，这意味着它们的特性阻抗在整个连接过程中是相同的，与同轴电缆的特性阻抗相当。由于射频信号沿同轴电缆传播时，在通过BNC连接器时不会经历任何阻抗变化，因此反射更少，损耗更低，使BNC连接器成为射频应用的理想选择。

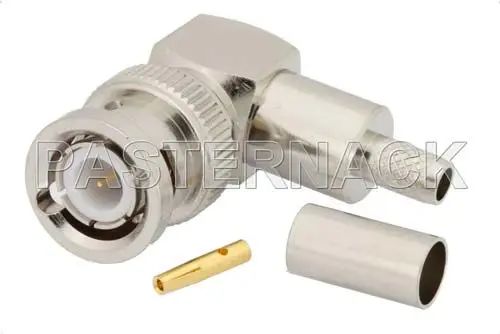

BNC公头直角型连接器，压接/焊接附件

BNC连接器可以处理高达4 GHz，但通常用于低于500V和3 GHz的电压和频率。以下特征通常是所有BNC连接器共有的，但它们可能因制造商而异，下面以Pasternack 产品EZ-240-SM-X为例，展示其性能指标：

BNC 连接器的结构和应用

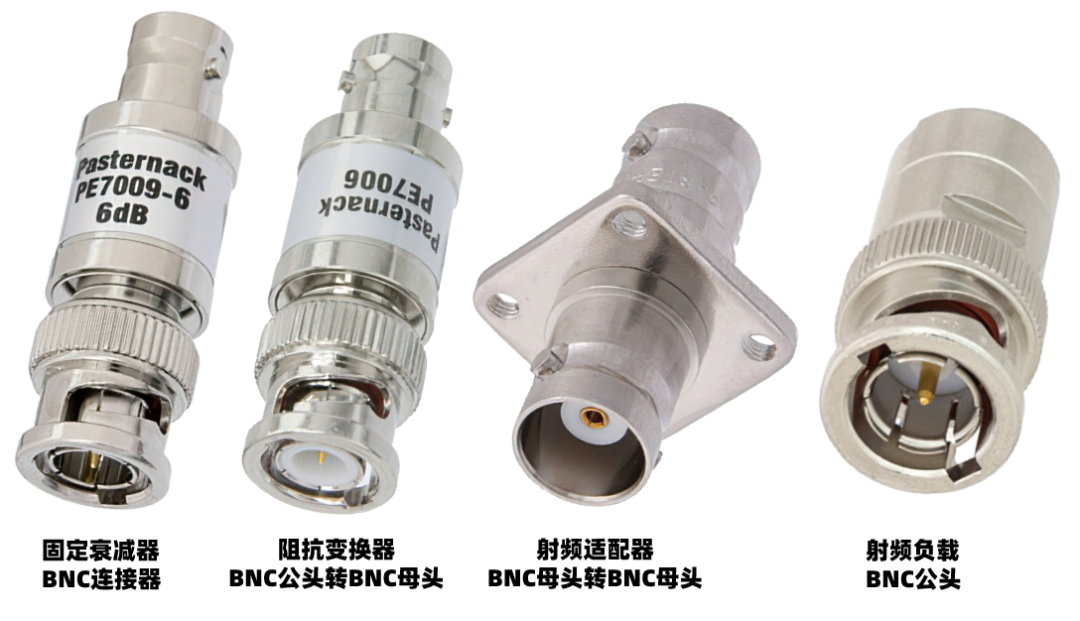

BNC连接器有许多可用的格式。除了插头和插座，衰减器和适配器等其他射频元件也可以配合使用。

除了具有必要的阻抗外，BNC插头还采用特定的同轴电缆格式。因此，所有内部组件都与所使用的同轴电缆兼容。因此，必须指定要使用的电缆的BNC插头。尽管有一些灵活性，但最好选择合适的电缆格式。

最常见的连接器类型是直通连接器和直角连接器。其中直角连接器非常适合电缆必须整齐地退出连接器或空间有限的环境。不幸的是，与直通连接器相比，直角连接器的损耗略有增加。对于大多数应用，这可能不是什么大问题，但在接近连接器操作极限的频率下，可能会有一点不同。

12G SDI 75欧姆BNC直角型母头连接器，隔板安装

BNC连接器最广泛的应用是在射频和视频功能中，包括测试设备、核仪器仪表、航空电子设备、无线电天线和串行数字接口视频信号。

在商用视频设备中，BNC连接器可替代RCA连接器传输复合视频信号。通常情况下，需要使用一个BNC连接器将带有RCA插孔的消费电子产品连接到商用视频设备上。此外，BNC连接器还广泛应用于录音室传输计时信号，实现各种数字录音设备的同步。
