在现代移动通信系统中，频谱是一种宝贵且有限的资源。为了在固定的频带内实现更高效的数据传输，通信技术采用了多种复用方案。其中，频分双工技术允许发射和接收信号在同一时间、使用相邻但不同的频率区间并行工作，从而显著提升了频率资源的利用效率。实现这一技术的关键物理组件之一便是双工器。它的核心作用在于，如同一个智能的交通指挥，使单个天线能够同时处理发射和接收两路信号，既确保了信息流的双向畅通，又有效防止了设备自身发射信号对微弱接收信号的干扰，为稳定可靠的全双工通信奠定了基础。金航标电子公司推出的KH-SAWD1718A表面声波双工器，正是针对特定通信频段设计，服务于这一重要功能的典型组件。

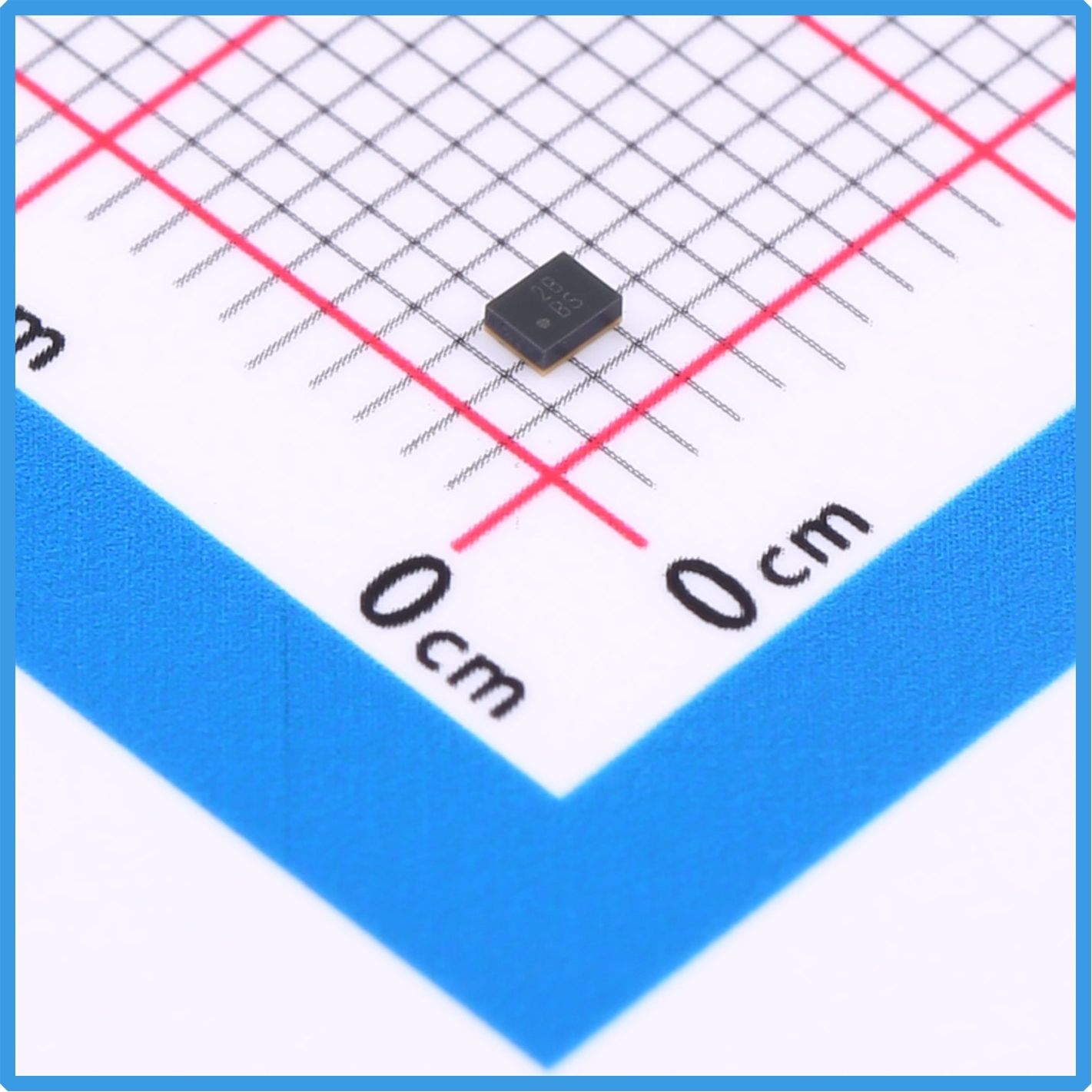

Kinghelm金航标KH-SAWD1718A产品图

技术规格与设计特点

金航标 KH-SAWD1718A 是一款采用表面声波技术制作的双工器，主要适用于支持LTE及WCDMA Band3频段的移动通信系统。该器件采用紧凑的SMD-8P封装，外形尺寸为1.8毫米×1.4毫米，适合对空间有严格要求的现代移动设备设计。

在电气性能方面，该双工器规划了两个明确的工作频段。低频段覆盖1.71GHz至1.785GHz范围，高频段则覆盖1.805GHz至1.88GHz范围。这种频率划分与FDD-LTE Band3的上下行频段分配相对应，使得发射和接收通道可以依循既定的频率规则同时工作。每个频段均提供不低于42dB的带外衰减能力，有助于抑制工作频段之外的杂散信号，减少相邻频段间的潜在干扰。其通带设计宽度为75MHz，能够满足相应通信标准对带宽的基本需求。

插入损耗是衡量双工器效率的重要指标，它直接关系到信号能量的有效传递。KH-SAWD1718A在低频段的插入损耗不高于2.6dB，在高频段的插入损耗不高于3.4dB。较低的插入损耗有助于控制信号在传输路径中的功率损失，对维持设备的整体链路预算具有积极意义。同时，该器件在设计上注重保持通带内的响应平坦度，较低的纹波特性有利于信号保真度，减少因器件本身引入的失真。

隔离度性能是双工器的另一核心参数，它直接体现了发射通道与接收通道之间的信号分离能力。该器件在TX与RX通道间实现了较高的隔离特性，这有助于将本机强大的发射信号泄漏到高灵敏度的接收通道的可能性降到较低水平，从而保护接收机不被阻塞，为通信的清晰度与稳定性提供了基础保障。

制造工艺与材料选择

该产品采用符合行业环保要求的材料和工艺制造，符合RoHS标准。表面声波技术利用压电基片上的叉指换能器激发和检测声波，其滤波特性由叉指电极的几何结构决定，因而具有结构稳定、一致性较好的特点。结合适合的封装工艺，使器件能够在-30℃至85℃的环境温度范围内保持工作状态。这种温度适应性使其能够应对移动设备在日常使用中可能遇到的各种环境条件。

微型化封装是当前移动设备元件发展的一个明显趋势。KH-SAWD1718A所采用的小尺寸封装形式，顺应了移动终端设备内部空间集约化设计的需要。其编带包装方式也便于自动化贴装生产，适合大规模、高效率的现代电子制造流程。

应用场景与系统考量

在支持FDD模式的移动通信系统中，双工器是射频前端不可或缺的部件。它将天线端口共享给发射机和接收机，并利用其内部的滤波网络，确保发射信号仅从发射端口导向天线，而天线接收到的信号则只被引导至接收端口。对于工作在Band3频段的FDD-LTE或WCDMA设备，KH-SAWD1718A可以作为实现这种频率分离功能的一体化解决方案。

在具体的电路设计中，工程师需要关注该器件的阻抗匹配、布局布线以及与其他射频组件（如功率放大器、低噪声放大器）的协同工作。良好的电路板布局和接地设计，对于实现器件标称的性能指标、防止电磁耦合干扰具有重要意义。此外，在整机系统设计中，还需综合考虑该双工器的滤波特性、插入损耗与整个射频链路增益、线性度和噪声系数等指标的关系，进行系统级的优化与平衡。

行业背景与市场定位

随着移动通信技术的持续演进和频谱资源的日益紧张，对射频前端组件在性能、效率、集成度及成本方面提出了综合性的要求。表面声波器件凭借其适中的性能、成熟的工艺和较好的成本控制，在特定的中高频段应用场景中保持了其技术价值和市场空间。金航标电子推出的KH-SAWD1718A产品，可视为对市场特定需求的一种技术响应和产品化实现。

在移动电话及其他便携式通信设备领域，元器件供应商需要在多重约束条件下寻求合理的设计平衡。这款双工器的技术参数反映了其对主流中频段通信系统需求的一种适配方案。其性能指标旨在满足相关通信协议的基本要求，为设备制造商在开发相应频段产品时，提供一种经过验证的组件选择，助力其实现设备预期的无线通信性能。

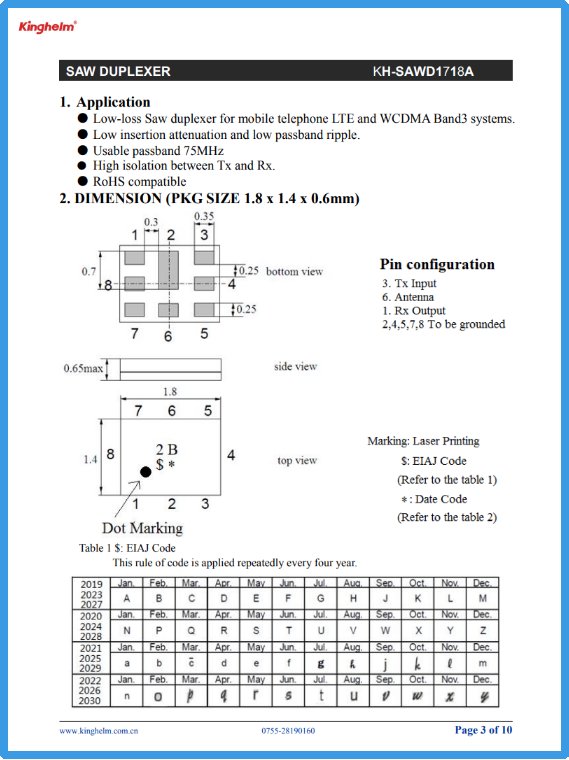

Kinghelm金航标KH-SAWD1718A规格书

总结

Kinghelm金航标 KH-SAWD1718A SAW双工器是一款针对LTE Band3和WCDMA Band3系统设计的射频组件。它通过其内部的滤波结构，在移动设备的发射和接收路径之间提供了必要的频率分离与信号隔离功能，是支撑FDD模式高效利用成对频谱资源的关键物理部件之一。其技术特点包括明确对应系统上下行的工作频段、符合常见设计要求的插入损耗与隔离度，以及适应现代制造需求的小型化封装。

在移动通信设备的设计与制造链条中，此类基础组件的可靠性与适用性是保障整机性能的要素之一。对于设备开发人员而言，深入理解此类器件的性能边界和应用条件，有助于在系统设计中做出合适的选择与电路优化，从而更好地实现设备在指定频段内的通信功能。随着无线通信技术的不断发展，射频前端架构和组件技术也将持续演进，以满足未来设备在更高频率、更宽带宽和更优能效方面提出的新要求。
