在移动通信终端不断向小型化、集成化发展的过程中，射频前端器件的选型逐渐成为整机设计中的关键环节。双工器作为连接发射通道与接收通道的重要器件，其频段匹配能力、插入损耗水平以及隔离性能，都会对通信系统的整体表现产生直接影响。

金航标（Kinghelm）推出的 SAW 双工器产品 KH-SAWD1921A，面向 LTE 与 WCDMA Band 1 系统应用，适用于多种蜂窝通信终端和无线模块的射频前端设计。

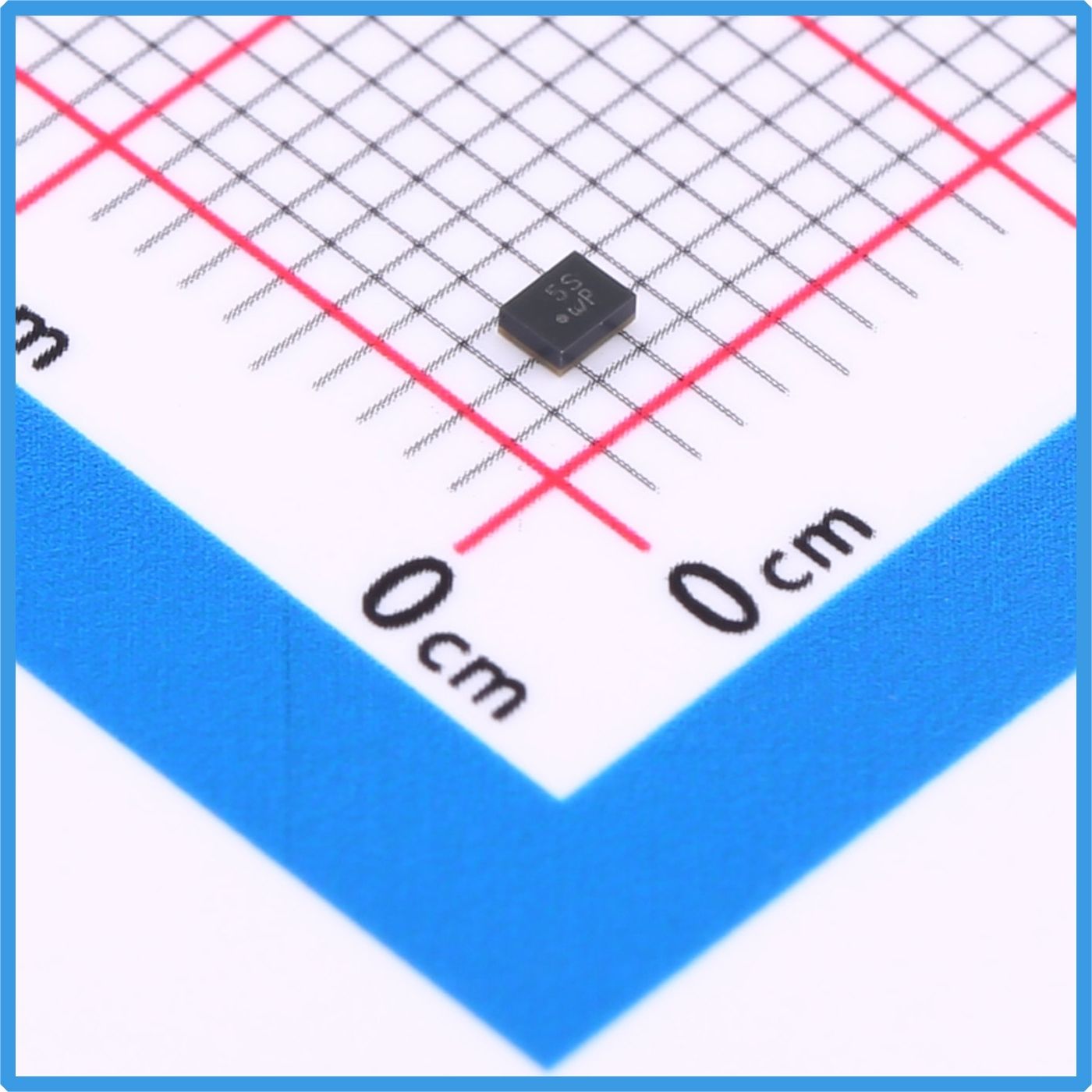

Kinghelm金航标KH-SAWD1921A产品图

一、SAW 双工器在通信系统中的基本作用

在蜂窝通信系统中，发射信号与接收信号通常需要共用同一副天线。双工器的作用，正是在频域上对 Tx 与 Rx 信号进行分离，使两路信号在同一天线接口下实现有序传输，减少相互干扰。

SAW（表面声波）技术因其结构成熟、频率一致性较好、尺寸可控等特点，被广泛应用于中低频段的滤波与双工器产品中。SAW 双工器通常将发射滤波与接收滤波集成于单一器件内，适合对体积和布局有要求的终端设计。

金航标 KH-SAWD1921A 正是基于 SAW 技术实现的双工器方案，针对 LTE 与 WCDMA Band 1 的频段需求进行设计。

二、KH-SAWD1921A 的产品定位

从应用角度来看，KH-SAWD1921A 主要服务于支持 Band 1 频段的移动通信系统，可用于射频前端中天线与收发链路之间的信号分配。

该型号在设计中关注以下几个方面：

• 发射与接收通带的合理划分

• 通带内插入损耗的控制

• 通带纹波的平滑度

• Tx 与 Rx 之间的隔离表现

• 封装尺寸与终端空间的匹配

通过上述设计取向，KH-SAWD1921A 可满足多类通信终端在射频性能与结构布局方面的综合需求。

三、主要电气特性简述

在双工器选型过程中，工程人员通常会重点关注插入损耗、隔离度及通带范围等指标。KH-SAWD1921A 在这些关键参数上提供了较为均衡的配置。

在工作通带内，该产品对信号衰减进行了合理控制，有助于减轻对发射功率与接收灵敏度的影响。同时，通带内幅度变化相对平缓，可降低对调制信号质量的影响，适合 LTE 与 WCDMA 等常见调制方式。

此外，KH-SAWD1921A 在发射端与接收端之间保持了较高的隔离水平，有助于减少发射信号对接收链路的干扰，提升系统运行的稳定性。

四、封装形式与装配特性

KH-SAWD1921A 采用小型化 SMD 表贴封装，整体尺寸紧凑，适合应用于空间受限的通信终端与无线模组设计中。

该封装形式在实际生产与应用中具备以下特点：

• 适配自动化贴片工艺

• 有利于高密度 PCB 布局

• 缩短信号路径，降低寄生影响

• 便于与主流射频前端器件进行组合设计

同时，产品采用编带包装方式，便于批量生产与贴装管理。

五、典型应用场景

基于其频段覆盖与结构特性，KH-SAWD1921A 可应用于多种蜂窝通信相关设备中，例如：

• 支持 LTE / WCDMA Band 1 的移动通信终端

• 蜂窝通信模组与数据通信模组

• 无线数据终端与便携式通信设备

• 相关物联网蜂窝通信设备

在上述应用中，该双工器主要承担射频前端中发射与接收信号分离的基础功能。

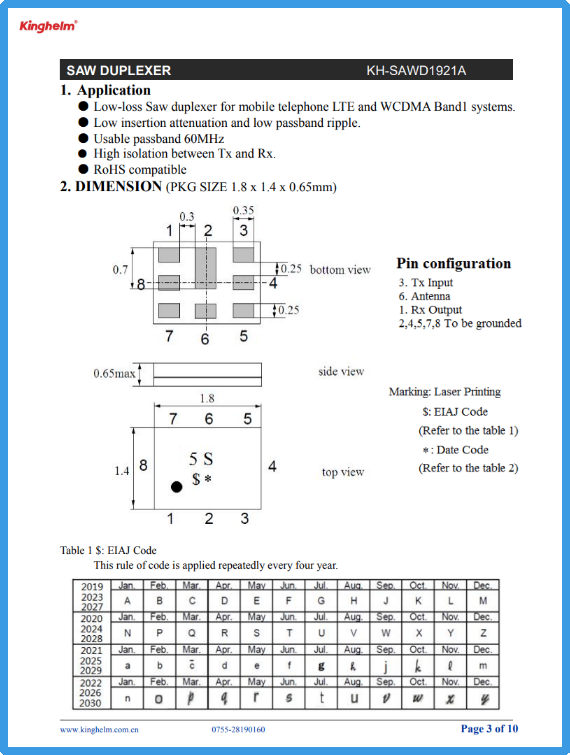

Kinghelm金航标KH-SAWD1921A规格书

六、使用与选型参考

在实际设计过程中，工程人员在选择 SAW 双工器时，通常需要综合考虑以下因素：

• 目标频段与系统制式的匹配情况

• 插入损耗对链路预算的影响

• 封装尺寸与 PCB 布局空间

• 工作温度范围与使用环境

• 与天线、功放及其他射频器件的接口匹配

KH-SAWD1921A 在上述方面提供了清晰的参数区间与应用定位，适合用于对体积与射频性能有综合要求的设计方案中。

七、结语

作为金航标 SAW 双工器系列中的一款产品，KH-SAWD1921A 面向 LTE 与 WCDMA Band 1 应用场景，在频段配置、封装形式及射频特性方面具备良好的适配性。其定位清晰，适合用于多类通信终端与无线模块的射频前端设计。
