每日一品——Kinghelm金航标SAW双工器KH-SAWD8388A在Band V通信中的应用解析
2026-05-11
52
在移动通信系统不断演进的过程中，射频前端器件的性能对整机通信质量产生着直接影响。其中，双工器作为连接发射与接收通道的关键组件，其插入损耗、隔离度以及稳定性等指标，都会对信号传输效果产生实际作用。围绕LTE与WCDMA Band V频段的应用需求，低损耗声表面波双工器KH-SAWD8388A在设计与性能之间实现了良好的平衡，适用于多种无线通信场景。
在频率覆盖方面，该器件工作于824MHz–849MHz（低频带）与869MHz–894MHz（高频带），对应Band V常见应用区间。这样的频段划分有助于减少上下行信号之间的干扰，同时也便于系统工程师在整机设计中进行滤波与匹配。对于需要兼顾语音与数据传输的通信设备而言，这种频率结构具备较高的适配性。
插入损耗是衡量双工器性能的重要指标之一。KH-SAWD8388A在低频带的插入损耗控制在1.8dB以内，高频带不超过2.4dB。较低的插损意味着信号在通过器件时能量衰减较小，有助于维持链路预算的稳定。在实际应用中，这种特性可以减少射频功率的额外消耗，同时也对终端设备的续航表现产生一定的正面影响。
除了插损表现外，隔离度同样关键。该器件在低频带与高频带分别具备不低于35dB与45dB的衰减能力，使发射与接收路径之间保持较好的隔离状态。这一特性能够在一定程度上降低串扰风险，避免信号相互影响，从而提升系统的通信稳定性。在复杂电磁环境中，良好的隔离能力尤为重要。
从环境适应角度来看，KH-SAWD8388A支持-30℃至+85℃的工作温度范围，能够满足多数消费电子及工业应用的需求。无论是在日常使用环境还是相对严苛的温度条件下，器件均可保持稳定的射频特性。这种温度适应能力使其在不同地区和应用场景中具备一定的通用性。
在封装与工艺方面，该产品采用SMD封装形式，并支持编带包装，便于自动化贴片生产流程。对于大批量制造而言，这种封装方式有助于提升生产效率，同时降低人工操作带来的不确定因素。在设计电路时，工程人员仍需关注阻抗匹配与PCB布局，以充分发挥器件性能。
在应用层面，KH-SAWD8388A可用于LTE与WCDMA Band V射频模块、移动通信终端、无线信号放大设备以及相关基站配套模块。在这些场景中，双工器不仅承担信号分离任务，还会影响整机的接收灵敏度与发射效率。因此，在选型过程中，需结合系统需求对插损、隔离度及频率响应进行综合评估。
在实际使用过程中，焊接温度控制与工艺规范同样不可忽视。过高的焊接温度或不合理的热曲线可能对器件性能产生影响。此外，合理的接地设计与射频走线布局，也有助于减少额外损耗与信号反射，进一步优化整体通信效果。
综合来看，Kinghelm金航标KH-SAWD8388A在频段覆盖、插入损耗与隔离性能之间形成了较为均衡的表现，适合用于多种无线通信系统的射频前端设计。在当前移动通信设备持续小型化与高集成度的发展趋势下，这类SAW双工器仍将在射频链路中发挥重要作用，为稳定的信号传输提供基础支持。

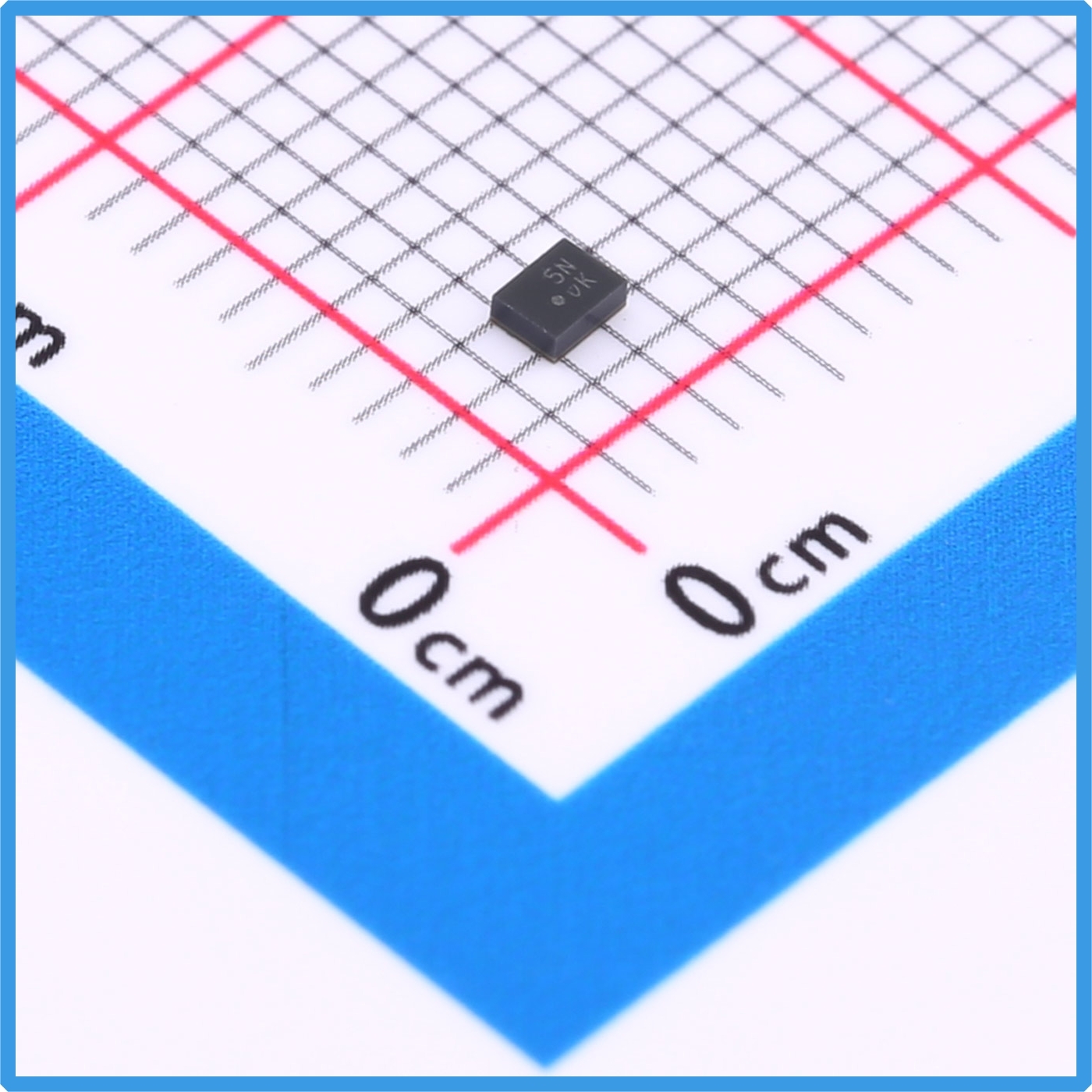

Kinghelm金航标KH-SAWD8388A产品图
在频率覆盖方面，该器件工作于824MHz–849MHz（低频带）与869MHz–894MHz（高频带），对应Band V常见应用区间。这样的频段划分有助于减少上下行信号之间的干扰，同时也便于系统工程师在整机设计中进行滤波与匹配。对于需要兼顾语音与数据传输的通信设备而言，这种频率结构具备较高的适配性。
插入损耗是衡量双工器性能的重要指标之一。KH-SAWD8388A在低频带的插入损耗控制在1.8dB以内，高频带不超过2.4dB。较低的插损意味着信号在通过器件时能量衰减较小，有助于维持链路预算的稳定。在实际应用中，这种特性可以减少射频功率的额外消耗，同时也对终端设备的续航表现产生一定的正面影响。
除了插损表现外，隔离度同样关键。该器件在低频带与高频带分别具备不低于35dB与45dB的衰减能力，使发射与接收路径之间保持较好的隔离状态。这一特性能够在一定程度上降低串扰风险，避免信号相互影响，从而提升系统的通信稳定性。在复杂电磁环境中，良好的隔离能力尤为重要。
从环境适应角度来看，KH-SAWD8388A支持-30℃至+85℃的工作温度范围，能够满足多数消费电子及工业应用的需求。无论是在日常使用环境还是相对严苛的温度条件下，器件均可保持稳定的射频特性。这种温度适应能力使其在不同地区和应用场景中具备一定的通用性。
在封装与工艺方面，该产品采用SMD封装形式，并支持编带包装，便于自动化贴片生产流程。对于大批量制造而言，这种封装方式有助于提升生产效率，同时降低人工操作带来的不确定因素。在设计电路时，工程人员仍需关注阻抗匹配与PCB布局，以充分发挥器件性能。

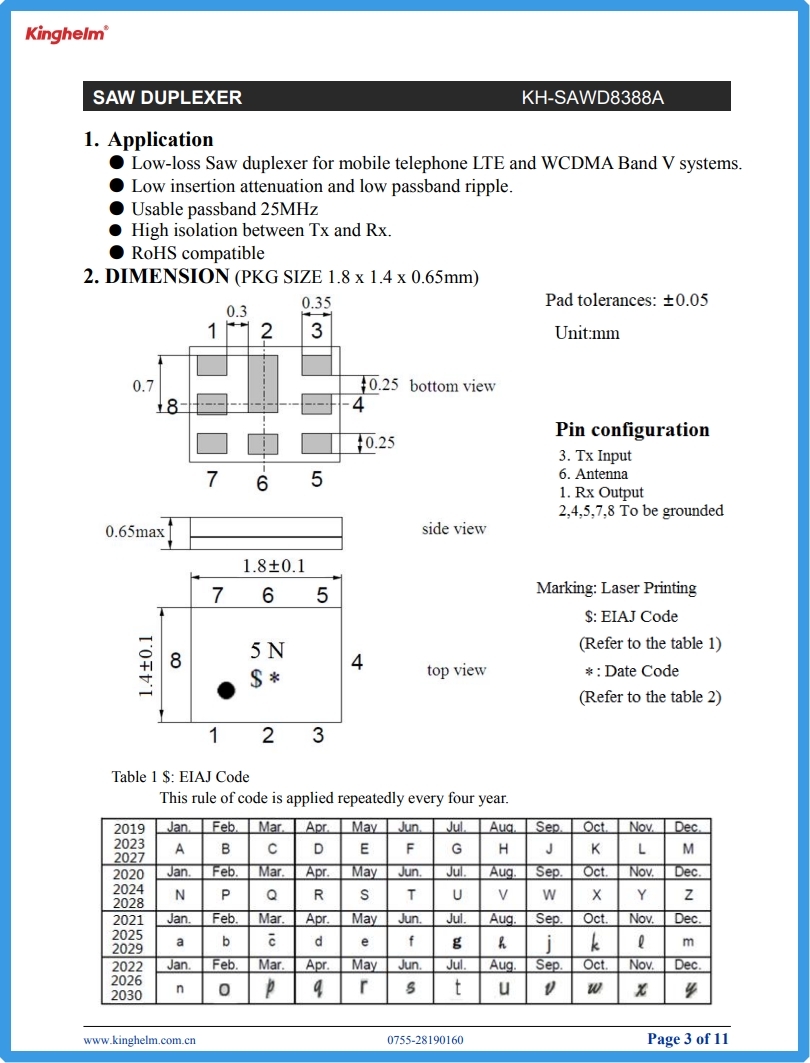

Kinghelm金航标KH-SAWD8388A规格书
在应用层面，KH-SAWD8388A可用于LTE与WCDMA Band V射频模块、移动通信终端、无线信号放大设备以及相关基站配套模块。在这些场景中，双工器不仅承担信号分离任务，还会影响整机的接收灵敏度与发射效率。因此，在选型过程中，需结合系统需求对插损、隔离度及频率响应进行综合评估。
在实际使用过程中，焊接温度控制与工艺规范同样不可忽视。过高的焊接温度或不合理的热曲线可能对器件性能产生影响。此外，合理的接地设计与射频走线布局，也有助于减少额外损耗与信号反射，进一步优化整体通信效果。
综合来看，Kinghelm金航标KH-SAWD8388A在频段覆盖、插入损耗与隔离性能之间形成了较为均衡的表现，适合用于多种无线通信系统的射频前端设计。在当前移动通信设备持续小型化与高集成度的发展趋势下，这类SAW双工器仍将在射频链路中发挥重要作用，为稳定的信号传输提供基础支持。
