在移动通信设备不断向高集成化与小型化发展的过程中，射频前端器件的重要性越来越明显。其中，双工器作为无线通信系统中的关键器件之一，主要负责发射与接收信号之间的频段隔离，对于通信稳定性、信号传输质量以及系统抗干扰能力都有直接影响。

Kinghelm金航标推出的KH-SAWD8994A是一款面向LTE与WCDMA Band 8系统设计的SAW双工器，支持880MHz~915MHz与925MHz~960MHz频段，具有低插入损耗、高隔离性能以及稳定频率特性，可应用于移动电话、无线通信模块及相关射频前端系统。

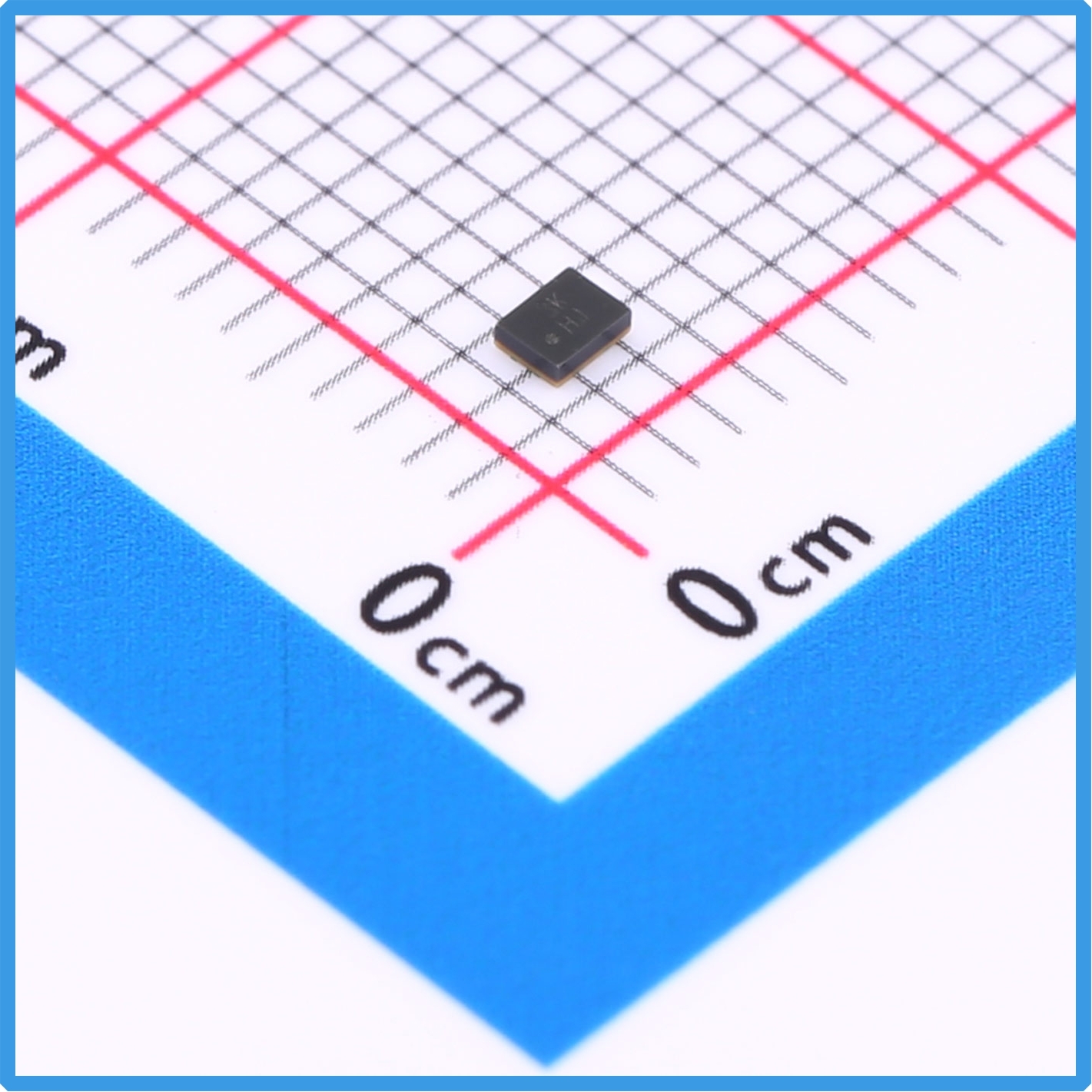

Kinghelm金航标KH-SAWD8994A产品图

SAW双工器在通信系统中的作用

在移动通信系统中，发射端与接收端通常需要共用同一天线。如果缺少双工器进行频段隔离，发射信号可能会进入接收通道，从而影响信号接收质量，甚至导致通信干扰。

SAW双工器的主要作用，是对不同频段的无线信号进行分离，使设备能够同时完成信号发射与接收。对于LTE与WCDMA系统而言，双工器不仅关系到射频链路稳定性，也会影响设备的数据传输效率与网络连接表现。

KH-SAWD8994A针对Band 8频段进行了优化设计，可满足相关通信系统对于频率隔离与信号稳定传输的应用需求。

KH-SAWD8994A的频率与性能特点

KH-SAWD8994A低频带范围为880MHz~915MHz，高频带范围为925MHz~960MHz，适用于LTE与WCDMA Band 8无线通信环境。

在射频系统中，插入损耗是衡量双工器性能的重要指标之一。KH-SAWD8994A低频带插入损耗最大值为2.5dB，高频带插入损耗最大值为2.6dB，可减少信号在传输过程中的能量损耗，有助于提升通信链路稳定性。

同时，该产品具备较高的隔离性能：

1.低频带衰减最小值：40dB

2.高频带衰减最小值：30dB

较高的隔离度能够减少发射与接收通道之间的互相干扰，从而降低杂散信号对系统的影响。在复杂无线环境下，这类设计有助于提升通信质量与系统稳定性。

适用于多种无线通信设备

随着智能终端设备内部结构不断紧凑，射频器件也需要兼顾小型化与稳定性能。

KH-SAWD8994A采用适用于SMD贴装的结构设计，并支持编带包装方式，便于自动化贴片生产，可应用于：

1.智能手机

2.LTE无线通信模块

3.WCDMA通信终端

4.物联网设备

5.工业无线通信系统

6.射频前端模块

对于无线终端设计而言，小型化双工器能够帮助优化PCB布局，并提升整机集成效率。

工作稳定性与环境适应能力

无线通信设备在长期运行过程中，环境温度变化会对射频系统产生一定影响。因此，双工器的温度适应能力同样重要。

KH-SAWD8994A工作温度范围覆盖-30℃~+85℃，可适应多种通信设备运行环境，适用于室内外无线终端及工业通信场景。

此外，产品符合RoHS环保标准，可满足电子设备绿色制造相关需求。

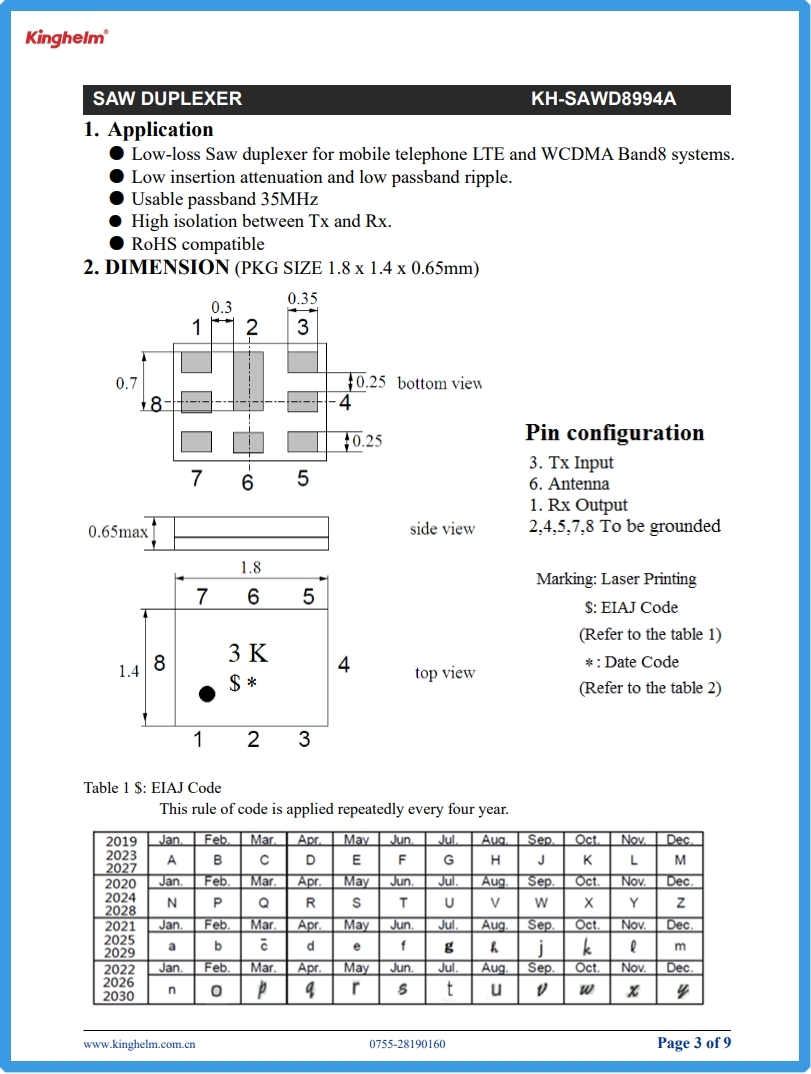

Kinghelm金航标KH-SAWD8994A规格书

PCB设计与安装注意事项

为了保证SAW双工器性能稳定，在使用过程中需要注意焊接与安装环境。

在SMD贴装过程中，应避免过高温度或过长焊接时间，以减少对器件内部结构的影响。同时，在PCB设计阶段，建议合理规划射频走线与接地结构，降低外部干扰对射频性能的影响。

另外，应尽量避免PCB弯曲或机械挤压，以免器件受到额外应力。

结语

随着LTE与WCDMA通信设备不断升级，射频前端系统对于双工器的性能要求也越来越高。KH-SAWD8994A支持Band 8频段应用，具备低插入损耗、高隔离性能以及稳定频率特性，可应用于移动电话、无线通信模块及相关射频系统。

对于需要优化Band 8通信链路的终端设备而言，KH-SAWD8994A能够为无线信号传输提供稳定支持，并帮助提升整体通信系统运行质量。
