每日一品——Kinghelm金航标线对板针座KH-A2508-03AB：紧凑可靠的小间距连接方案

2026-05-14 54

在电子设备小型化、高密度集成化发展趋势下，线对板连接器作为 PCB 电路板与外部线束连接的核心枢纽，既要适配紧凑 PCB 布板空间，又要保障电气连接稳定、安全可靠。传统连接器往往难以兼顾小巧尺寸与电气、结构双重性能，而立贴式线对板针座凭借贴片易量产、布局节省空间、对接稳固等优势，广泛应用于工业控制、智能家居、电源模块、仪器仪表等领域。金航标（Kinghelm）推出的KH-A2508-03AB，正是一款专为高密度 PCB 设计打造的 1×3P、2.5mm 间距立贴式线对板针座，兼顾紧凑结构、优良电气性能与高环境适配性。

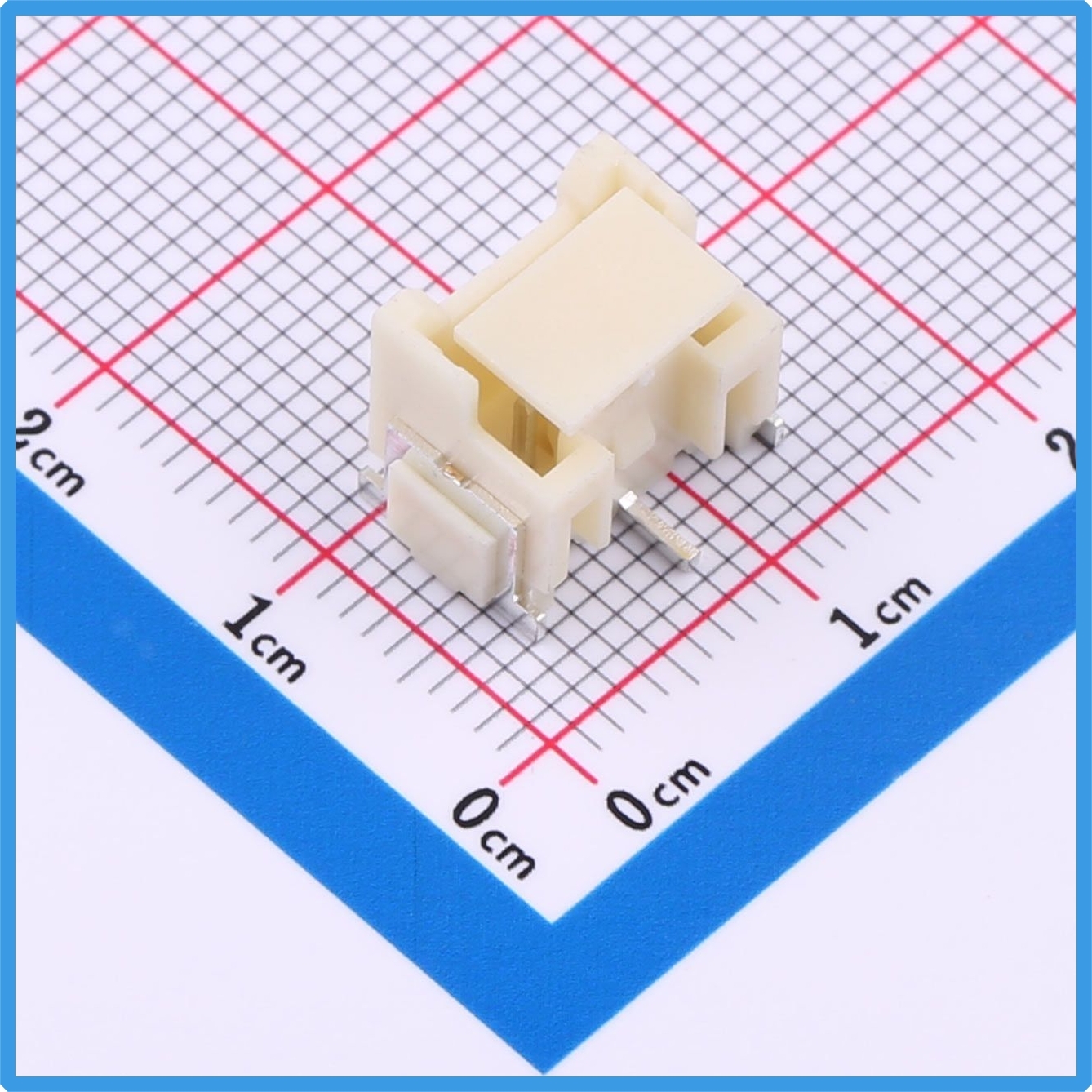

Kinghelm金航标KH-A2508-03AB产品图

产品定位与基本结构

KH-A2508-03AB 为线对板针座品类，采用1 排 3 针（1×3P）标准插针结构，总 PIN 数 3P，单排针位数量 3。引脚中心间距2.5mm，属于小型精密间距设计；相较于常规 3.81mm、5.0mm 大间距针座，2.5mm 更小间距可在同等 PCB 面积上排布更多连接点位，完美适配高密度布线需求。

产品采用立贴（垂直 SMD）安装方式，属于表面贴装封装，适配自动化编带贴片生产，可兼容回流焊工艺，大幅提升整机组装效率。立贴结构焊接后针座主体垂直于 PCB 板面，无需占用电路板背面通孔空间，适配单面布板、超薄整机结构设计。

关键外形尺寸精准可控：Z 轴板上高度9.5mm，Y 轴板上底边宽度8mm，为结构壳体避位、整机内腔空间规划提供精准参数依据，有效规避装配干涉问题。产品采用编带包装，适配自动化贴片产线，单只毛重 1.532222g，便于批量仓储与量产管控。

电气性能：适配低压信号与小功率电源连接

电气参数是线对板针座稳定工作的核心基础。金航标 KH-A2508-03AB 额定电流3A、额定电压250V，交直流通用，完全覆盖低压控制信号传输、小功率电源接入等主流场景，可适配传感器信号采集、PLC 控制接口、LED 驱动电源、小型开关电源辅助连接、家电控制板信号对接等应用。

产品接触件选材精良，搭配成熟结构设计，导通损耗低、连接稳定性强，常规工况下持续负载 3A 额定电流无明显温升、压降；绝缘隔离性能优异，引脚间爬电距离与电气间隙满足行业标准，可有效防止信号串扰、漏电流问题，适配模拟弱信号、数字控制信号的可靠传输。同时绝缘结构留有充足安全余量，可耐受短时过压、浪涌冲击，日常工况使用安全冗余高。

材质配置：导电、耐热、阻燃三重保障

连接器材质直接决定可焊性、耐温性、使用寿命与安全等级，KH-A2508-03AB 从插针到塑壳均采用高品质原材料：

1、触头材质：选用黄铜基材，导电性能优异、机械韧性强，长期插接与贴合不易变形，持久保持稳定电气导通；
2、触头镀层：表面镀锡处理，大幅提升贴片可焊性，回流焊、手工焊接均可形成饱满牢固焊点，同时具备防氧化、耐腐蚀特性，适合室内长期工况使用；
3、塑料壳体：采用高性能PA6T工程塑料，耐高温、低吸湿、热变形温度高，可耐受无铅回流焊 245~260℃峰值高温，焊接过程中无壳体软化、变形、尺寸偏移问题，相比普通 PA66 尼龙耐高温稳定性更优；
4、阻燃等级：壳体达到UL94V-0级高标准阻燃，遇高温过载或外部火源可快速自熄，无滴落引燃风险，有效提升整机电气防火安全系数。

宽温工作适配多场景工况

产品标准工作温度范围-25℃~+85℃，宽温域设计可适配绝大多数民用、工业室内工况，涵盖配电柜、自动化设备、家用家电、办公设备、智能终端等常规使用环境。

实际选型应用中，若针座长期工作在接近 85℃高温上限，且满载 3A 电流运行，自身温升会与环境温度叠加；高密度 PCB 布局场景下，建议适当散热降额使用，预留通风间隙，进一步延长使用寿命。

典型应用场景

依托 2.5mm 小间距、立贴 SMD 封装、3A/250V 电气规格及 PA6T 耐高温阻燃材质，KH-A2508-03AB 线对板针座适配场景广泛：

1、工业自动化：PLC 扩展模块、步进电机驱动板、固态继电器模组，线束与 PCB 稳固对接，抗振动、连接不松动；
2、智能家居及家电：空调主控板、洗衣机显示面板、智能卫浴控制板，小间距节省 PCB 空间，立贴结构适配超薄机身设计；
3、LED 照明电源：恒流驱动、调光模块输入端、输出端线对板信号与电源连接；
4、仪器仪表：数据采集模块、传感器变送器、电力检测仪表内部线束对接；
5、电池管理系统：低压 BMS 保护板均衡线、检测线线对板连接。

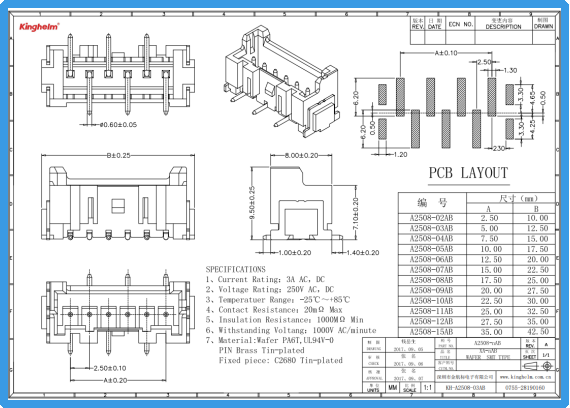

Kinghelm金航标KH-A2508-03AB规格书

选型与使用注意事项

1、工艺适配：标准 SMD 贴片封装、编带包装，适配自动化贴片机；手工焊接建议烙铁温度≤350℃，单焊点加热时长不超 3 秒，避免高温损伤塑壳；
2、工况匹配：严格遵循 - 25℃~+85℃工作温区，避免强腐蚀、长期凝露潮湿环境直接使用；
3、布局预留：结构设计按 9.5mm 板上高度、8mm 底边宽度预留避位空间，防止壳体与整机外壳干涉。

总结

综上来看，金航标 KH-A2508-03AB 是一款2.5mm 间距、1×3P 立贴式线对板针座，采用 SMD 立贴安装设计，结构小巧、布局省空间，非常适配当下电子设备小型化、高密度 PCB 布线的设计需求。产品采用黄铜镀锡触头，导电性能优异、接触稳定且抗氧化性强；绝缘壳体选用高性能 PA6T 材质，耐高温、不易变形，满足回流焊工艺要求，同时达到 UL94V-0 高阻燃安全等级。

具备 3A/250V 额定电气规格与 - 25℃~+85℃宽温工作范围，性能稳定、安全冗余充足，可广泛适配工业控制、智能家居家电、LED 照明电源、仪器仪表及电池管理等各类场景。搭配编带包装，支持自动化贴片量产，装配便捷、可靠性高，是空间受限项目里高适配、高性价比的线对板连接理想针座。
