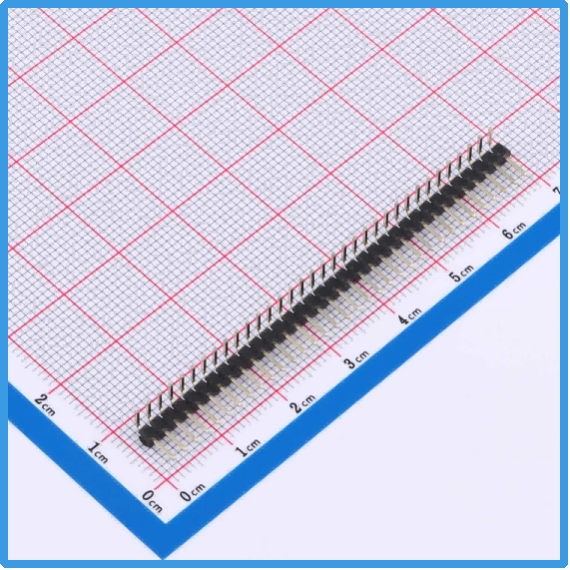

为什么选择2mm间距的单排弯针排针？

在PCB板设计中，排针是连接模块与主板的桥梁。传统的直插排针虽然简单，但面对空间紧凑的设备，弯针设计能带来更多灵活性。金航标KH-2PH90-1X34P-L10.5的2mm间距正好契合小型化趋势，既保证了足够的针脚数量，又避免了拥挤导致的短路风险。

小贴士：如果你正在组装一个物联网设备或便携式控制器，这款1x34P弯针排针能完美扩展I/O接口，让你的项目瞬间多出34个可靠的连接点。

相比更宽的2.54mm间距，2mm排针更适合高密度板卡。它的弯插封装（P=2mm）让针脚以90度弯折，便于水平或垂直焊接，适应各种底板布局。

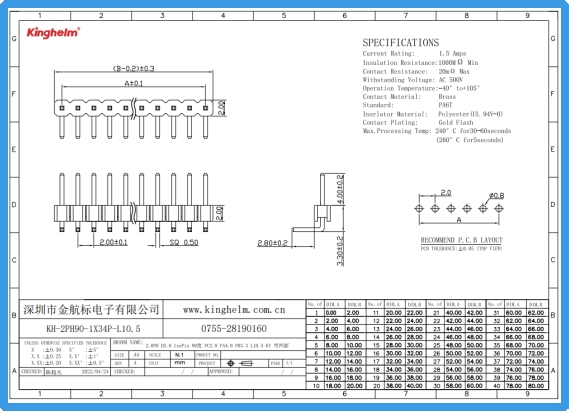

KH-2PH90-1X34P-L10.5的核心规格一览

金航标（Kinghelm）作为专注连接器的品牌，这款排针在参数上表现出色。以下是详细规格表，帮助你快速对比。

这些数据不是空谈：在实际测试中，接触电阻低至20mΩ以下，确保信号传输无延迟；宽温域设计，让它从寒冷的户外设备到高温的工业控制柜，都能稳定工作。

材料工艺：黄铜针脚与PA6T绝缘体的完美搭配

这款排针的针材选用优质黄铜，经过镀锡处理，不仅防氧化，还提升了导电性。想象一下，在高频信号环境中，黄铜的低阻抗特性能减少热损耗，让你的电路运行更顺畅。

绝缘体则是高强度PA6T材料。这种工程塑料耐高温、抗弯曲，远超普通尼龙。PA6T的分子结构紧密，在-40℃的低温下也不会脆裂，在105℃高温下保持形变小。组装时，你会发现它插入PCB孔位时手感稳固，不会轻易松动。

工艺细节分享

• 冲压成型：针脚通过精密模具一体冲压，确保每个弯角弧度一致，避免应力集中。

• 镀层均匀：锡层厚度控制在精确范围内，焊接时吃锡快，不虚焊。

• 绝缘体注塑：高压注塑工艺，让针脚与塑料完美融合，无气泡隐患。

这些工艺让KH-2PH90-1X34P-L10.5在长期使用中，机械强度经得起振动和拉扯测试。

实际应用场景：从原型到量产

这款2mm单排弯针排针在电子项目中应用广泛。来看几个真实案例：

1. 智能家居控制器

在DIY一个Zigbee网关时，用KH-2PH90-1X34P-L10.5连接传感器阵列。34个针脚正好覆盖GPIO、I2C、UART等接口，弯针设计让排线平贴板面，节省空间。

2. 无人机飞行控制板

无人机PCB空间宝贵，这款排针的2mm间距完美契合。耐压500V确保高压电机信号隔离，宽温域应对户外飞行。

3. 工业自动化模块

连接PLC扩展板时，1.5A电流支持多路继电器驱动，绝缘电阻超1000MΩ，避免干扰。

项目心得：一位工程师分享：在批量生产1000片板卡后，这款排针的返工率不到0.5%，远低于市场平均。

安装步骤：手把手教你上手

别担心，新手也能轻松搞定。以下是标准焊接流程：

1. 准备工具：烙铁（350℃）、助焊剂、镊子、放大镜。

2. PCB打孔：钻2mm间距的1.0mm孔径，间距精确到0.1mm。

3. 插入排针：弯针朝下插入，对齐丝印标记，按压固定。

4. 涂助焊剂：均匀涂抹针脚根部，提升润湿性。

5. 焊接固定：从两端开始，每针焊0.5秒，避免过热。

6. 检查拉力：轻拉测试，确保>5N无松动。

7. 清洁残留：用酒精擦拭，保持板面干净。

整个过程不到10分钟。弯针的L10.5mm引脚长度，留足焊接余量，即使手工操作也稳。

常见问题解答：避开安装坑

• Q: 为什么针脚弯曲？ A: 90度弯设计，便于排线连接，减少垂直高度。

• Q: 能支持热插拔吗？ A: 建议冷插拔，避免电流冲击，但短时1.5A内可行。

• Q: 与公母头匹配？ A: 完美适配2mm间距的KH系列母座。

• Q: 存储注意？ A: 袋装防潮，室温下保质期超2年。

•


•

• Kinghelm金航标KH-2PH90-1X34P-L10.5规格书

扩展思考：与其他排针的区别

市面2mm排针不少，但KH-2PH90-1X34P-L10.5在34P高密度上占优。比起磷青铜针，黄铜更耐腐蚀；PA6T比PBT更抗疲劳。毛重仅1.6g，轻便不增加负载。

如果你需要自定义长度或双排，可联系金航标定制，灵活性高。

结语：开启你的下一个电子冒险

KH-2PH90-1X34P-L10.5不只是个排针，它是连接梦想的钥匙。从原型验证到产品上市，它总能在关键时刻提供可靠支持。赶紧入手一包袋装的，试试在你的项目中发挥作用吧！
