在电子产品持续向轻薄化、高集成方向发展的背景下，连接器作为电气系统中的关键环节，其结构设计与性能表现直接影响整机的稳定性与空间利用率。Kinghelm金航标长期专注于连接器与射频组件领域，在FPC/FFC连接器方向积累了丰富的设计与制造经验。通过持续优化材料选型、结构布局与制造工艺，逐步形成了覆盖多种应用场景的产品体系，为消费电子、工业设备及车载系统提供多样化连接解决方案。

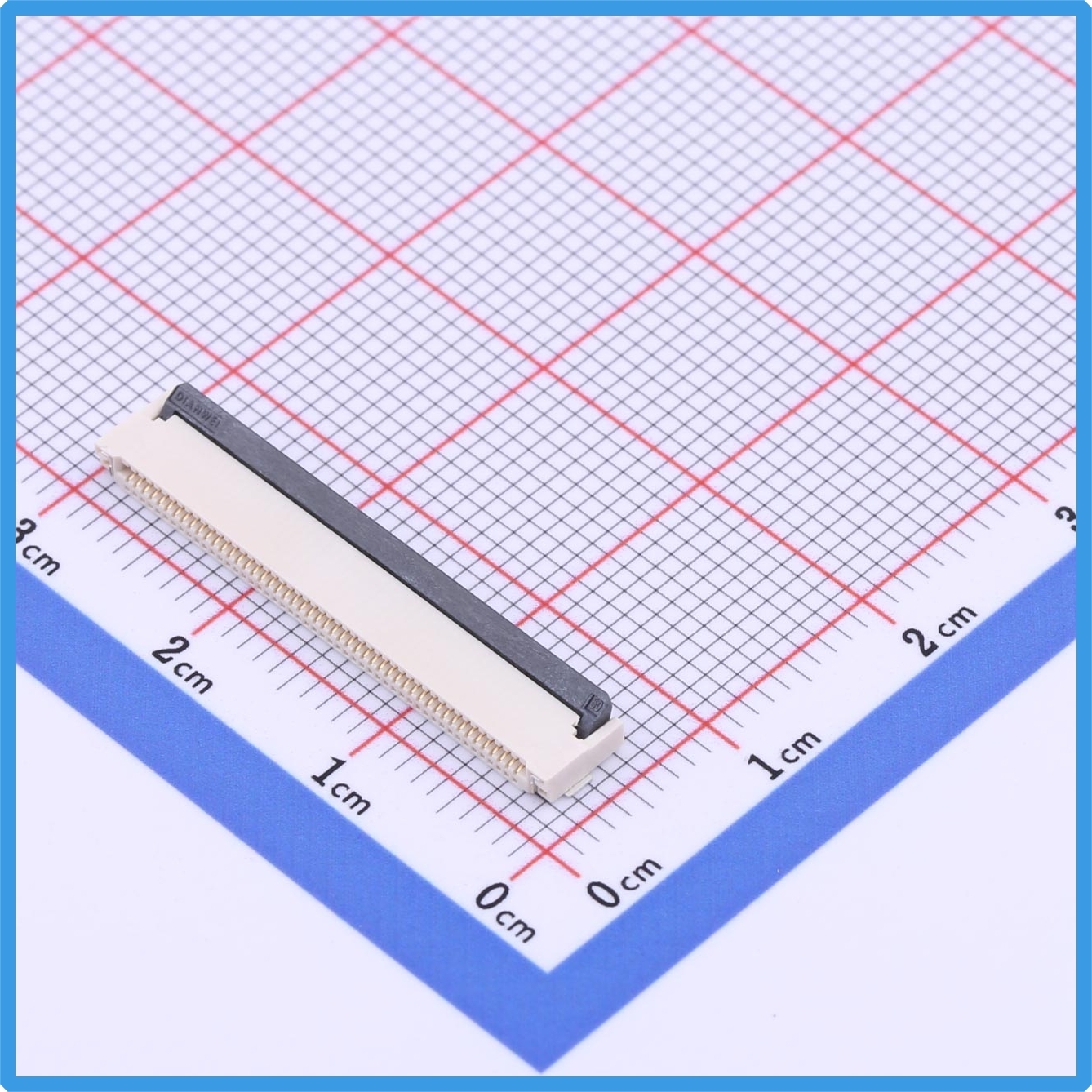

本次介绍的 Kinghelm金航标 KH-FPC0.5-H2.0SMT-50P-QCHF 是一款面向高密度连接需求的FPC连接器产品，采用0.5mm间距设计，在有限空间内实现50位信号通道布局。该产品采用SMD贴装方式，适用于自动化生产流程，同时结合编带包装形式，有助于提升装配效率并减少人工干预带来的偏差。

从结构设计来看，该型号采用翻盖式锁定机构。翻盖结构在装配过程中能够提供清晰的开合反馈，便于FPC排线的插入与固定，同时在闭合状态下对排线形成稳定压接，有助于维持连接的可靠性。与传统结构相比，这种设计在多次插拔使用中表现出较好的一致性，适用于需要维护或更换排线的应用环境。

在电气连接方式方面，KH-FPC0.5-H2.0SMT-50P-QCHF采用双侧触点结构，也就是上下接触形式。这种设计能够在同一连接界面中实现更高密度的信号分布，使得50根信号线在有限空间内完成布局成为可能。对于当前高频高速信号传输需求日益增长的应用场景而言，多点接触结构有助于降低接触电阻波动，并在一定程度上优化信号完整性表现，从而支持复杂系统中的数据传输需求。

材料方面，该产品触头采用磷青铜材质，具备良好的弹性与导电性能，在反复插拔过程中能够保持稳定的接触状态。触点表面采用镀金处理，有助于降低氧化风险并提升接触可靠性，在长期使用环境中维持稳定的电气连接。整机额定电压为50V，额定电流为500mA，能够满足多数中低功率信号连接需求。

在尺寸控制方面，该连接器板上高度为2mm，属于低矮型设计，适合用于对厚度要求较为严格的终端设备。其适配柔性电缆厚度为0.3mm，与当前主流FPC规格兼容性较好，便于工程设计阶段的选型与替换。卧贴安装方式进一步优化了空间利用率，使其能够在紧凑结构中完成稳定布局。

环境适应性方面，KH-FPC0.5-H2.0SMT-50P-QCHF的工作温度范围为-40℃至+85℃。这一范围覆盖了大多数工业与消费类电子设备的使用环境，无论是在低温启动条件还是高温运行状态下，都能够维持基本的连接性能。这种温度适应能力，使其在多种复杂环境中具备较好的应用基础。

从应用角度来看，该产品可广泛应用于多类终端设备中。在安防监控领域，如高清摄像头云台系统中，内部空间有限且信号通道数量较多，该型号能够支持多路信号稳定连接。在汽车电子领域，如中控显示模组、仪表系统等，对连接器的抗振动能力与结构紧凑性提出较高要求，该产品的翻盖结构与低高度设计有助于适配相关需求。在消费电子方面，如游戏手柄、高端无人机等设备，对轻量化与高密度连接需求明显，该连接器能够在有限空间内完成复杂电路之间的信号连接。

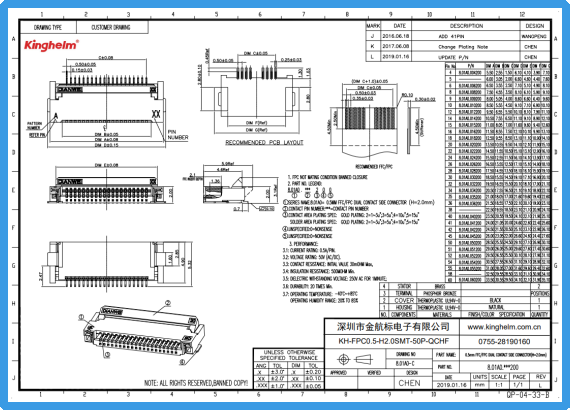

Kinghelm金航标KH-FPC0.5-H2.0SMT-50P-QCHF规格书

随着5G通信与物联网终端的不断普及，设备内部结构趋向高度集成，连接器产品也面临更高的设计要求。金航标在FPC连接器领域持续推进产品细分与结构优化，通过不同间距、不同PIN数以及多种锁定方式的组合，为工程设计提供更灵活的选择空间。未来，围绕高密度、小型化与稳定连接需求，相关产品将进一步向多场景适配方向延伸，以满足不断变化的应用需求。

Kinghelm金航标（www.kinghelm.com.cn）从事无线信号收发、电子信号连接器及互连系统产品的设计、制造、销售和技术服务十多年，技术团队来自清华大学和电子科技大学，吸纳优秀海归人才，深耕微波射频技术领域，联合高校成立研究机构。金航标（www.kinghelm.net）获得了多项发明专利，已取得ISO9001认证和RoHS、REACH认证。IATF16949汽车质量体系认证，UL、TUV等认证在申请中。“金航标，连接世界”，从最初推出天线产品，包括北斗GPS双模天线、蓝牙、WiFi、Zigbee、NB-IoT、LORA、UWB，及配套的射频转接线；现在产品拓展到板与线的各种连接器、板端座子、接插件、信号开关系列；及汽车摩托车线束，工业、医疗、科研用特种线材，非标定制品等三大系列。金航标的兄弟公司萨科微半导体产品销往世界各地，服务超一万家客户，产品有二极管三极管、功率器件、电源管理芯片三大系列。萨科微近年来还推出霍尔传感器、ADC、BMS新产品，与金航标电子一起为电子整机产品公司提供配套服务。
