在智能终端不断向轻薄化、高集成化发展的背景下，连接器作为电子系统中的关键基础元件，其性能与结构设计直接影响整机的稳定运行。尤其是在屏幕模组、摄像头模组、可穿戴设备以及各类便携式终端中，FFC/FPC连接器因其柔性连接优势，成为实现高密度布线的重要解决方案。

金航标（Kinghelm）长期深耕射频与连接技术领域，围绕天线与连接器产品形成了较为完整的产品体系。在连接器产品线中，KH-CL0.5-H2.0-15PS型号凭借紧凑结构与稳定连接特性，适用于多种精密电子设备场景。

一、产品结构与设计特点

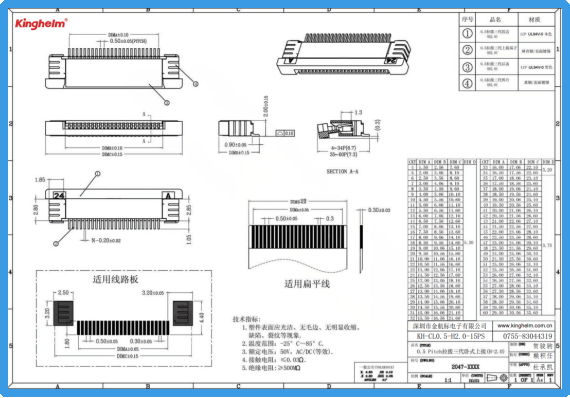

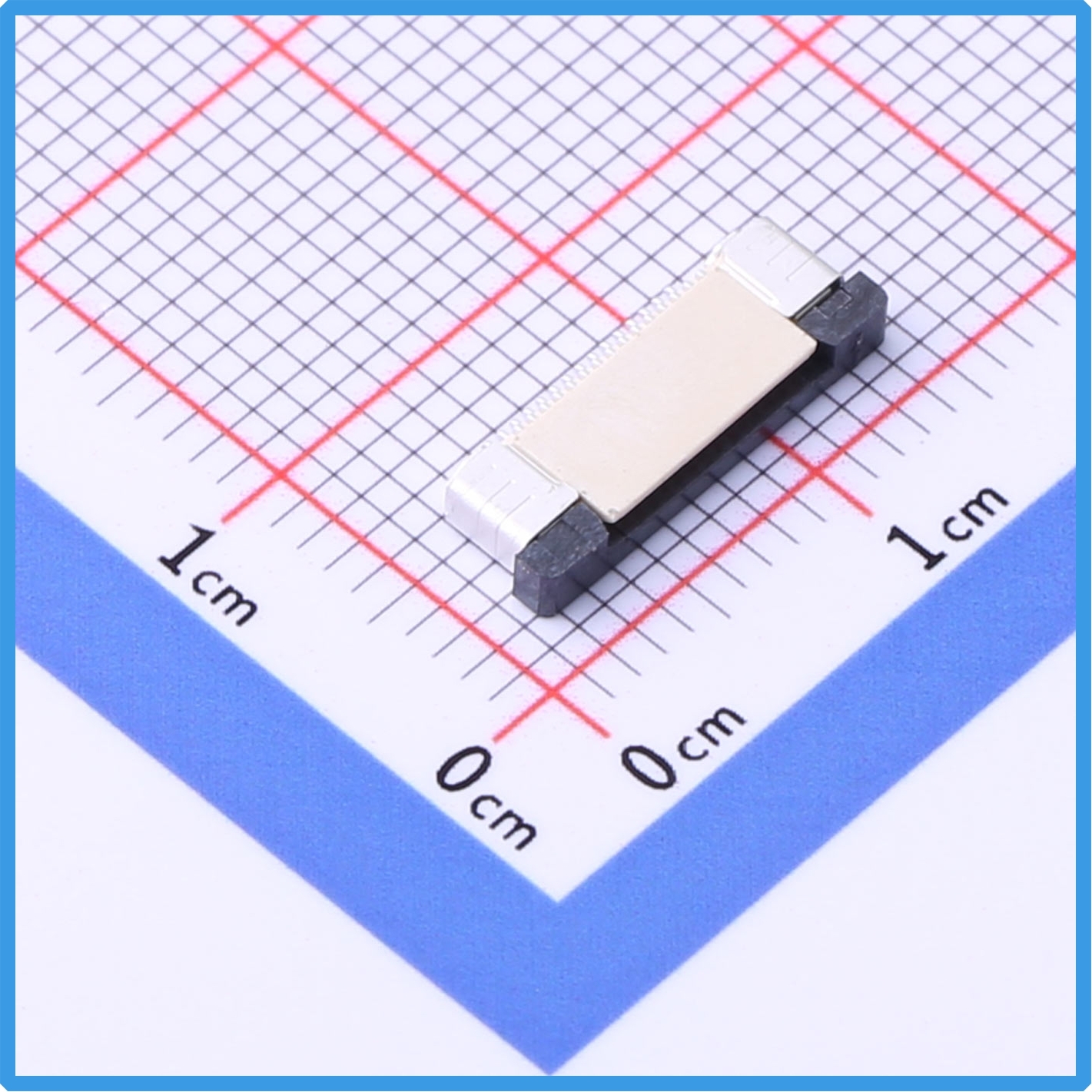

KH-CL0.5-H2.0-15PS是一款采用0.5mm间距设计的FFC/FPC连接器，具备15个触点数量，适用于信号密集型连接需求。0.5mm的细间距设计，使其能够在有限空间内实现更多信号通道布局，适合当前电子产品对小型化与多功能集成的要求。

该产品采用SMD卧贴封装形式，有助于提升自动化贴装效率，同时在PCB板上占用空间较小，有利于整体电路布局优化。板上高度为2mm，使其能够兼容轻薄设备结构设计需求。

在连接方式上，该型号采用抽屉式锁定结构，并配合上接触点设计。抽屉式结构在实际应用中操作较为直观，通过插拔即可完成连接与锁定，有助于提升装配效率。上接触点方式则有利于在特定布线方向中实现更灵活的连接方案。

二、性能参数解析

从电气与环境适应能力来看，KH-CL0.5-H2.0-15PS具备较为稳定的工作性能：

• 触点数量：15P，满足中等规模信号连接需求

• 间距：0.5mm，适用于高密度布线设计

• 适配线缆厚度：0.3mm，兼容常见FFC/FPC软排线

• 工作温度范围：-25℃至+85℃，适用于常规工业及消费类电子环境

• 安装方式：卧贴，有助于降低整体结构高度

该参数组合使其在多种应用环境中具备较好的适配能力，尤其适用于对空间和信号稳定性有一定要求的电子设备。

三、应用场景分析

随着电子产品结构不断精细化，FFC/FPC连接器在多个领域得到广泛应用。KH-CL0.5-H2.0-15PS可应用于以下典型场景：

1. 消费类电子产品
   如智能手机、平板电脑、笔记本电脑等设备中，内部空间有限，需要通过柔性排线实现主板与显示屏、摄像头、触控模组之间的连接。该型号连接器的小间距设计有助于提升连接密度。

2. 智能家居设备
   在智能门锁、智能音箱、安防设备等产品中，连接器需要兼顾体积与稳定性。抽屉式结构有助于简化装配流程，提升生产效率。

3. 工业控制设备
   在工业控制板卡、检测设备中，FFC/FPC连接器用于模块间信号传输。其稳定的触点设计有助于维持长期运行中的连接可靠性。

4. 车载电子系统
   车载中控、仪表盘、摄像头模组等场景中，对连接器的耐温性能与结构稳定性有一定要求。该型号在温度范围与结构设计上能够满足基础应用需求。

5. 医疗电子设备
   在部分便携式医疗设备中，内部连接需要兼顾轻量化与稳定性。FFC/FPC连接器能够减少传统线束的复杂度，优化内部结构布局。



四、制造与配套能力

金航标在连接器产品制造方面，依托广西鹿寨生产基地，配置柔性化生产线，可支持不同批量需求。生产流程涵盖模具开发、产品成型、组装及检测等环节，能够完成从设计到量产的完整过程。

在研发方面，技术团队具备多年射频与连接器开发经验，配套实验室设备可支持新产品验证与性能测试。这种从研发到制造的协同能力，有助于缩短产品开发周期，并提升产品一致性。

此外，在非标定制方面，针对特殊应用需求，可提供结构设计、开模、样品验证到批量交付的服务，满足不同客户的差异化需求。

五、选型建议与使用注意事项

在选用FFC/FPC连接器时，应结合具体应用环境进行综合评估：

• 确认间距与PIN数：根据电路设计需求选择合适规格

• 匹配排线厚度：确保连接器与FFC/FPC线缆兼容

• 考虑安装空间：卧贴或立贴结构需与PCB布局匹配

• 关注插拔次数与使用环境：不同结构适用于不同使用频率场景

在实际装配过程中，应避免过度弯折排线，并确保插入到位，以减少接触不良的风险。

结语

随着电子设备持续向小型化与高性能方向发展，FFC/FPC连接器在系统中的作用愈发重要。KH-CL0.5-H2.0-15PS通过合理的结构设计与参数配置，为多种应用场景提供了一种可行的连接方案。在未来的产品设计中，连接器的选择仍将是影响整机性能与可靠性的关键因素之一。
