在电子电路的地址编码、参数配置场景中，四位二进制拨码开关因 “操作简便、无需软件调试、稳定性高” 的优势，被广泛应用于 RS485 传感器组网、PLC 模块地址设定、工业控制器参数调节等领域。而 “四位二进制拨码对照表” 作为解读拨码状态与十进制地址对应关系的核心工具，是避免配置错误的关键 —— 某工厂技术员因未掌握对照表读取方法，误将拨码 “1010” 解读为十进制 10（实际为 10），虽结果巧合正确，但后续配置 “0111” 时误算为 7（正确）却因拨码顺序颠倒导致设备地址冲突；某电子爱好者因未理解对照表原理，手动计算四位拨码地址时漏算权重，使路由器无法接入总线。本文将系统讲解四位二进制拨码对照表的原理、构建逻辑、读取步骤，结合典型应用案例与避坑技巧，帮你彻底掌握这一实用工具。

一、四位二进制拨码对照表的核心原理：二进制与十进制的转换逻辑

要熟练使用四位二进制拨码对照表，需先理解其底层逻辑 —— 四位拨码开关通过 “每一位 ON=1、OFF=0” 的二进制编码，对应 0-15 的十进制地址（共 16 个地址），而对照表本质是 “二进制编码与十进制数值” 的对应汇总。

1. 四位拨码开关的权重分配（核心基础）

四位二进制拨码开关的每一位对应固定的 “2 的幂次权重”，从第 1 位（最低位，LSB）到第 4 位（最高位，MSB），权重依次为 2⁰、2¹、2²、2³，具体如下：

· 第 1 位（低位，通常标注为 Bit0）：权重 = 2⁰=1，对应二进制编码的 “最低位”，拨至 ON 时贡献数值 1；

· 第 2 位（Bit1）：权重 = 2¹=2，对应二进制编码的 “次低位”，拨至 ON 时贡献数值 2；

· 第 3 位（Bit2）：权重 = 2²=4，对应二进制编码的 “次高位”，拨至 ON 时贡献数值 4；

· 第 4 位（高位，通常标注为 Bit3）：权重 = 2³=8，对应二进制编码的 “最高位”，拨至 ON 时贡献数值 8。

例如，若第 1 位和第 3 位拨至 ON，其余位 OFF，对应的二进制编码为 “0101”（第 4 位到第 1 位依次为 0、1、0、1），十进制数值 = 4+1=5，这一对应关系正是对照表的构建基础。

2. 四位二进制拨码对照表的构建逻辑

对照表以 “拨码位状态（ON/OFF）→二进制编码→十进制数值” 为核心脉络，将四位拨码的 16 种组合（2⁴=16）全部列出，方便快速查询。标准四位二进制拨码对照表如下：

构建关键：对照表的 “拨码位顺序” 必须与实际拨码开关的 “高低位顺序” 一致 —— 若拨码开关标注 “第 1 位为高位（权重 8）、第 4 位为低位（权重 1）”，则需反向调整对照表的拨码位顺序，避免因高低位颠倒导致解读错误。

二、四位二进制拨码对照表的读取步骤：3 步快速查地址

无论用于设备地址编码还是参数配置，读取四位二进制拨码对照表的核心是 “确认拨码顺序→记录 ON/OFF 状态→对照查表”，具体步骤如下：

步骤 1：确认拨码开关的高低位顺序（避免颠倒）

这是读取对照表的前提，错误的顺序会导致后续所有解读失效。确认方法有 3 种：

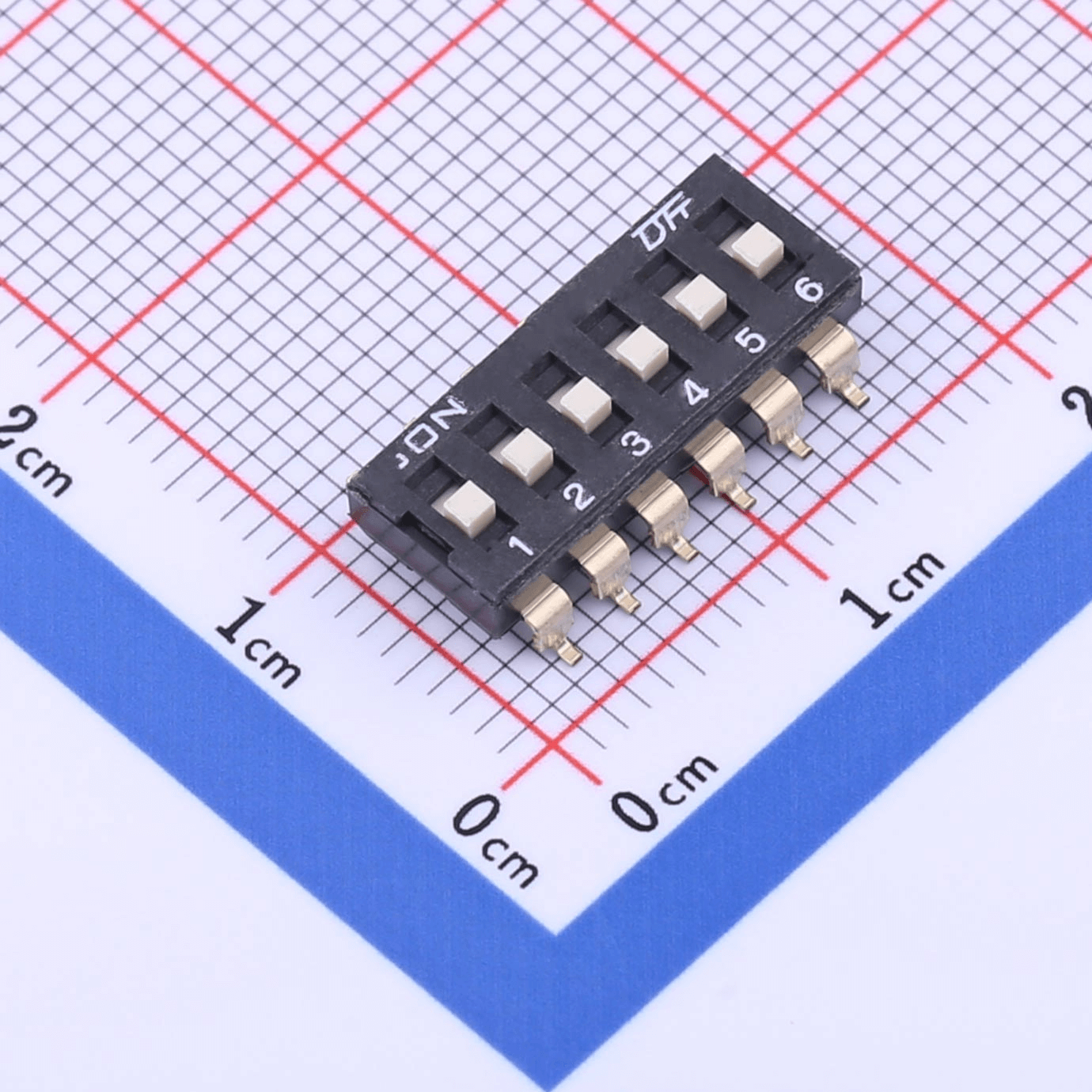

· 查看物理标注：多数四位拨码开关的外壳或 PCB 丝印会标注 “1”“2”“3”“4”，通常 “第 1 位为低位（权重 1）、第 4 位为高位（权重 8）”，部分品牌（如圆达）会标注 “Bit0”（第 1 位）、“Bit3”（第 4 位），直接对应权重；

· 查阅产品手册：拨码开关的 datasheet 会明确标注 “每一位的权重与二进制位对应关系”，例如 ALPS 四位拨码开关手册中会说明 “Pin1=Bit0（权重 1）、Pin4=Bit3（权重 8）”；

· 小地址验证：若无标注和手册，可通过 “拨码 ON 位测试” 确认 —— 将第 1 位拨至 ON，其余位 OFF，上电后查看设备识别的地址，若为 1，则第 1 位为低位（权重 1）；若为 8，则第 1 位为高位（权重 8）。

步骤 2：记录四位拨码的 ON/OFF 状态（按顺序记录）

按 “高位到低位” 或 “低位到高位” 的固定顺序记录拨码状态，建议统一按 “第 4 位（高位）→第 1 位（低位）” 记录，与对照表的二进制编码顺序（Bit3→Bit0）一致，减少转换错误。

· 示例：拨码开关第 4 位 ON、第 3 位 OFF、第 2 位 ON、第 1 位 OFF，记录为 “ON OFF ON OFF”；

· 注意：记录时需逐一确认每一位的状态，避免漏看或错看（如将 “半拨状态” 误判为 ON/OFF，建议用万用表通断档辅助检测，ON 时导通、OFF 时断开）。

步骤 3：对照表格查询十进制数值（精准匹配）

将记录的拨码状态与对照表中的 “四位拨码状态” 列匹配，找到对应的 “十进制数值”，即为拨码开关当前配置的地址或参数值。

· 示例 1：拨码状态 “OFF ON OFF ON”（第 4 位 OFF、第 3 位 ON、第 2 位 OFF、第 1 位 ON），对照表中对应二进制编码 “0101”，十进制数值 = 5；

· 示例 2：拨码状态 “ON ON ON OFF”（第 4 位 ON、第 3 位 ON、第 2 位 ON、第 1 位 OFF），对照表中对应二进制编码 “1110”，十进制数值 = 14；

· 快速计算技巧：若对照表不在手边，可通过 “权重相加” 快速计算 —— 将 ON 位的权重相加，OFF 位忽略，例如 “ON OFF ON ON” 对应第 4 位（8）、第 2 位（2）、第 1 位（1），总和 = 8+2+1=11，与对照表结果一致。

三、四位二进制拨码对照表的典型应用场景（附实战案例）

四位二进制拨码对照表的应用核心是 “将十进制需求转化为拨码状态” 或 “将拨码状态解读为十进制数值”，以下为 3 类高频应用场景，结合对照表的实际使用流程：

场景 1：RS485 传感器地址编码（最常见场景）

· 应用需求：某智慧农业项目中，16 台温湿度传感器（RS485 总线）需配置地址 1-16，使用四位二进制拨码开关，对照表按 “第 4 位 = 权重 8、第 3 位 = 4、第 2 位 = 2、第 1 位 = 1” 构建；

· 配置步骤（以地址 7 为例）：

1. 十进制地址 7 对应对照表中的 “二进制编码 0111”，拨码状态 “OFF ON ON ON”；

2. 按拨码顺序操作：第 4 位（高位）拨至 OFF，第 3 位拨至 ON，第 2 位拨至 ON，第 1 位拨至 ON；

3. 上电测试：上位机（如组态软件）发送 “读取地址 7” 指令，传感器反馈温湿度数据，确认配置正确；

· 批量配置技巧：根据传感器安装位置，提前编制 “地址 - 拨码状态” 对照表（如地址 1=0001=OFF OFF OFF ON，地址 2=0010=OFF OFF ON OFF），贴在传感器外壳上，避免现场反复查表。

场景 2：PLC 数字量模块参数设定

· 应用需求：西门子 S7-200 PLC 的数字量输入模块需设定 “滤波时间参数”，四位拨码开关对应 4 种滤波时间（0=0.1ms、1=0.2ms、2=0.4ms、…、15=1.5ms），对照表中十进制数值直接对应滤波时间（单位：0.1ms）；

· 配置步骤（需求滤波时间 0.6ms）：

1. 0.6ms 对应十进制数值 6（0.6=6×0.1），对照表中数值 6 对应拨码状态 “OFF ON ON OFF”；

4. 拨码操作：第 4 位 OFF、第 3 位 ON、第 2 位 ON、第 1 位 OFF；

5. 验证：PLC 上电后，通过编程软件（STEP 7-Micro/WIN）查看模块参数，滤波时间显示 0.6ms，配置生效；

· 注意：部分 PLC 模块的拨码参数需 “断电配置”，拨码前需关闭 PLC 电源，避免参数锁定。

场景 3：工业控制器功能选择

· 应用需求：某变频器的 “电机类型” 通过四位拨码开关选择，对照表中十进制 0-3 对应异步电机、4-7 对应同步电机、8-11 对应永磁电机、12-15 对应伺服电机，需求配置 “同步电机”；

· 配置步骤（选择同步电机，以数值 5 为例）：

1. 同步电机对应数值 4-7，选择数值 5，对照表中数值 5 对应拨码状态 “OFF ON OFF ON”；

6. 拨码操作：第 4 位 OFF、第 3 位 ON、第 2 位 OFF、第 1 位 ON；

7. 测试：变频器上电后，按 “参数键” 查看 “电机类型”，显示 “同步电机”，运行电机无异常噪音，配置正确。

四、四位二进制拨码对照表使用的 5 大常见误区与避坑指南

1. 误区 1：高低位顺序颠倒（最频发错误）

· 错误表现：将拨码开关的第 1 位（实际为低位，权重 1）当作高位（权重 8），例如需求地址 8（二进制 1000），误将第 1 位拨至 ON（实际需第 4 位 ON），导致地址变为 1；

· 避坑方法：

1. 配置前用 “小地址验证法”：拨第 1 位 ON，其余 OFF，若设备识别为 1，则第 1 位为低位；若为 8，则第 1 位为高位；

8. 在对照表上标注拨码顺序：例如在对照表顶部注明 “拨码顺序：第 4 位（8）→第 3 位（4）→第 2 位（2）→第 1 位（1）”，避免混淆。

2. 误区 2：漏算或错算权重（地址偏差）

· 错误案例：需求地址 10（二进制 1010，权重 8+2），误将第 3 位（权重 4）当作第 2 位（权重 2），拨码为 “ON ON OFF OFF”（权重 8+4=12），导致地址变为 12；

· 避坑方法：

1. 牢记四位权重：第 1 位 = 1、第 2 位 = 2、第 3 位 = 4、第 4 位 = 8，可在拨码开关旁贴 “权重标签”；

9. 对照表格双重验证：计算出权重后，再在对照表中查找对应拨码状态，确认一致后再操作。

3. 误区 3：误判 “半拨状态” 为有效状态

· 错误后果：某一位拨码未完全拨至 ON/OFF（处于中间位置），设备上电后该位状态时有时无，例如拨码状态应为 “0101”（地址 5），实际因第 3 位半拨，偶尔读为 “0001”（地址 1），导致数据采集不稳定；

· 避坑方法：

1. 拨码时确认 “咔嗒” 反馈：每拨一位需听到清晰的 “咔嗒” 声，确保拨码键完全卡入档位；

10. 拨码后目视检查：从侧面观察四位拨码键，确保所有拨码键与开关平面平齐，无倾斜。

4. 误区 4：未按设备要求选择 “ON=1/OFF=0” 或 “ON=0/OFF=1”

· 错误场景：部分设备（如日系 PLC）的拨码逻辑为 “ON=0、OFF=1”，而非常规的 “ON=1、OFF=0”，按常规对照表配置地址 5（0101），实际设备读取为 “1010”（地址 10）；

· 避坑方法：

1. 通读设备手册：确认手册中 “拨码状态与二进制的对应关系”，若标注 “ON=0、OFF=1”，需使用 “反向对照表”（将 ON 和 OFF 互换）；

11. 用 “地址 0” 验证：拨所有位 OFF，若设备识别为 0，则为常规逻辑；若识别为 15，则为反向逻辑。

5. 误区 5：多设备地址重复（通信冲突）

· 错误场景：16 台 RS485 传感器组网，未按对照表规划地址，导致 3 台设备均配置为地址 5，总线通信时数据冲突，上位机无法读取传感器数据；

· 避坑方法：

1. 编制 “设备 - 地址 - 拨码状态” 清单：例如 “传感器 1 - 地址 1-0001、传感器 2 - 地址 2-0010”，配置后逐一登记；

12. 上电后总线扫描：用 RS485 扫描工具（如 Modbus Poll）扫描地址 0-15，若提示 “地址重复”，立即对照清单查找并修改。

五、四位二进制拨码对照表的扩展与定制（适配特殊需求）

1. 反向逻辑对照表（ON=0、OFF=1）

针对 “ON=0、OFF=1” 逻辑的设备，需定制反向对照表，将原表中的 “ON” 与 “OFF” 互换，二进制编码也随之反转，例如：

· 原表中 “OFF OFF OFF ON” 对应二进制 0001、十进制 1；

· 反向表中 “ON ON ON OFF” 对应二进制 0001、十进制 1（因 ON=0、OFF=1，“ON ON ON OFF” 即 0001）。

2. 分段功能对照表（地址 + 功能双重配置）

部分设备需通过四位拨码开关同时实现 “地址编码” 与 “功能选择”，此时需将四位拨码分为 “地址位” 与 “功能位”，定制分段功能对照表。例如，某工业控制器的四位拨码中，第 1-2 位为功能位（控制工作模式），第 3-4 位为地址位（控制设备地址），具体对照表设计如下：

定制技巧：

1. 按 “功能优先级” 划分位数：若功能模式少（如 2 种），用 1 位功能位；功能模式多（如 4 种），用 2 位功能位，剩余位数作为地址位；

2. 在对照表中明确标注 “分段规则”，例如顶部注明 “第 1-2 位 = 功能位（00-11 对应 4 种模式），第 3-4 位 = 地址位（00-11 对应 4 个地址）”，避免解读混淆。

3. 带备注的场景化对照表（适配复杂设备）

针对参数含义复杂的设备（如变频器、伺服驱动器），需在对照表中添加 “参数备注”，说明每个十进制数值对应的具体参数细节，例如某变频器的四位拨码对照表（控制 “载波频率” 与 “过载保护等级”）：

优势：

无需反复查阅设备手册，对照表中直接体现 “参数值 + 适用场景”，尤其适合现场维护人员快速配置，减少因参数记忆错误导致的设备故障。

六、四位二进制拨码对照表的打印与使用技巧（提升效率）

1. 对照表的便携打印设计（现场使用友好）

现场维护时，纸质对照表需 “小巧、清晰、抗损”，建议按以下规格设计：

· 尺寸：A6 纸张（105mm×148mm），可放入工具包或设备外壳贴袋；

· 内容布局：

1. 顶部标注 “四位二进制拨码对照表（常规逻辑：ON=1，第 4 位 = 高位 8）”，明确使用前提；

2. 表格字体用 “宋体 10 号”，关键列（如十进制数值、拨码状态）用加粗字体，便于快速查找；

3. 底部添加 “紧急联系方式”（如技术支持电话），方便现场遇困时求助；

· 材质：用防水铜版纸打印，表面过塑，避免油污、水渍损坏（工业现场环境复杂，抗损材质可延长使用寿命）。

2. 电子对照表的快捷查询工具（数字化辅助）

除纸质版外，可制作电子对照表工具，提升查询效率：

· Excel 表格：

4. 插入 “数据验证” 功能，在 “十进制数值” 列下拉选择 0-15，自动弹出对应二进制编码与拨码状态；

5. 添加 “筛选” 功能，输入拨码状态（如 “ON OFF ON OFF”），快速定位对应的十进制数值；

· 手机端工具：

6. 用在线表格工具（如腾讯文档、石墨文档）制作对照表，保存至手机，现场可通过手机随时查看；

7. 复杂场景下，开发简易查询小程序（如输入十进制数值，显示拨码示意图），适合非专业人员使用。

3. 对照表与拨码开关的联动标记（减少错误）

为避免 “对照表与实际拨码开关错位”，可通过 “标记联动” 提升准确性：

· 物理标记：在拨码开关旁用马克笔标注 “第 4 位（8）→第 3 位（4）→第 2 位（2）→第 1 位（1）”，与对照表的拨码顺序一致；

· 颜色标记：若对照表中 “十进制数值 5” 对应拨码状态 “OFF ON OFF ON”，可在拨码开关的第 3 位（ON）和第 1 位（ON）旁贴红色标签，与对照表中 ON 位的红色标注呼应；

· 编号标记：将对照表的 “十进制数值 0-15” 按顺序编号，在设备外壳上贴 “地址 - 编号” 标签（如 “地址 5→编号 5”），现场按编号在对照表中查找，无需记忆拨码状态。

七、四位二进制拨码对照表的常见问题解答（FAQ）

1. 问：四位拨码开关能否实现超过 15 的地址编码？

答：不能。四位拨码开关的最大二进制编码为 1111（十进制 15），若需地址超过 15（如 16-31），需使用两位四位拨码开关组合（共 8 位），或直接选用 5 位拨码开关（最大地址 31）。组合使用时，需将两组四位拨码分为 “高位组” 与 “低位组”，例如第一组（高位）控制 16 的倍数（16、32...），第二组（低位）控制 0-15，总地址 = 高位组数值 ×16 + 低位组数值。

2. 问：对照表中的 “拨码状态” 是否区分品牌？

答：不区分。拨码开关的 “ON=1、OFF=0” 是行业通用逻辑，不同品牌（如 ALPS、圆达、TE Connectivity）的四位拨码开关，仅物理尺寸可能不同，二进制编码与十进制数值的对应关系一致，因此对照表可通用。但需注意 “高低位顺序”（如部分品牌第 1 位为高位），需按前文 “小地址验证法” 确认后使用。

3. 问：设备上电后，对照表解读的地址与设备识别的地址不一致，如何排查？

答：按以下步骤排查：

1. 确认拨码状态：用万用表通断档检测每一位拨码，确保 ON 位导通、OFF 位断开，排除 “半拨状态”；

2. 验证高低位顺序：拨第 1 位 ON，其余 OFF，若设备识别为 1，顺序正确；若为 8，需反向使用对照表；

3. 检查设备逻辑：确认设备是否为 “ON=0、OFF=1” 逻辑（拨所有位 OFF，设备识别为 0 则常规逻辑，识别为 15 则反向逻辑），需更换反向对照表；

4. 排查线路故障：检查拨码开关与设备 MCU 的连接线，若某一位线路断路，设备会误读该位为 0，需重新焊接导线。

总结：四位二进制拨码对照表 —— 从 “会用” 到 “用好” 的关键工具

四位二进制拨码对照表的核心价值，在于将复杂的二进制编码转化为 “直观的拨码状态与十进制数值”，帮助用户快速完成设备配置。从基础原理的理解（权重分配），到读取步骤的执行（确认顺序→记录状态→查表），再到特殊需求的适配（反向表、分段表），每一步都需围绕 “避免错误、提升效率” 展开。

在实际应用中，建议结合 “纸质对照表 + 电子工具 + 物理标记” 的组合方式，尤其在工业现场，多维度的辅助手段可大幅降低配置错误率。
