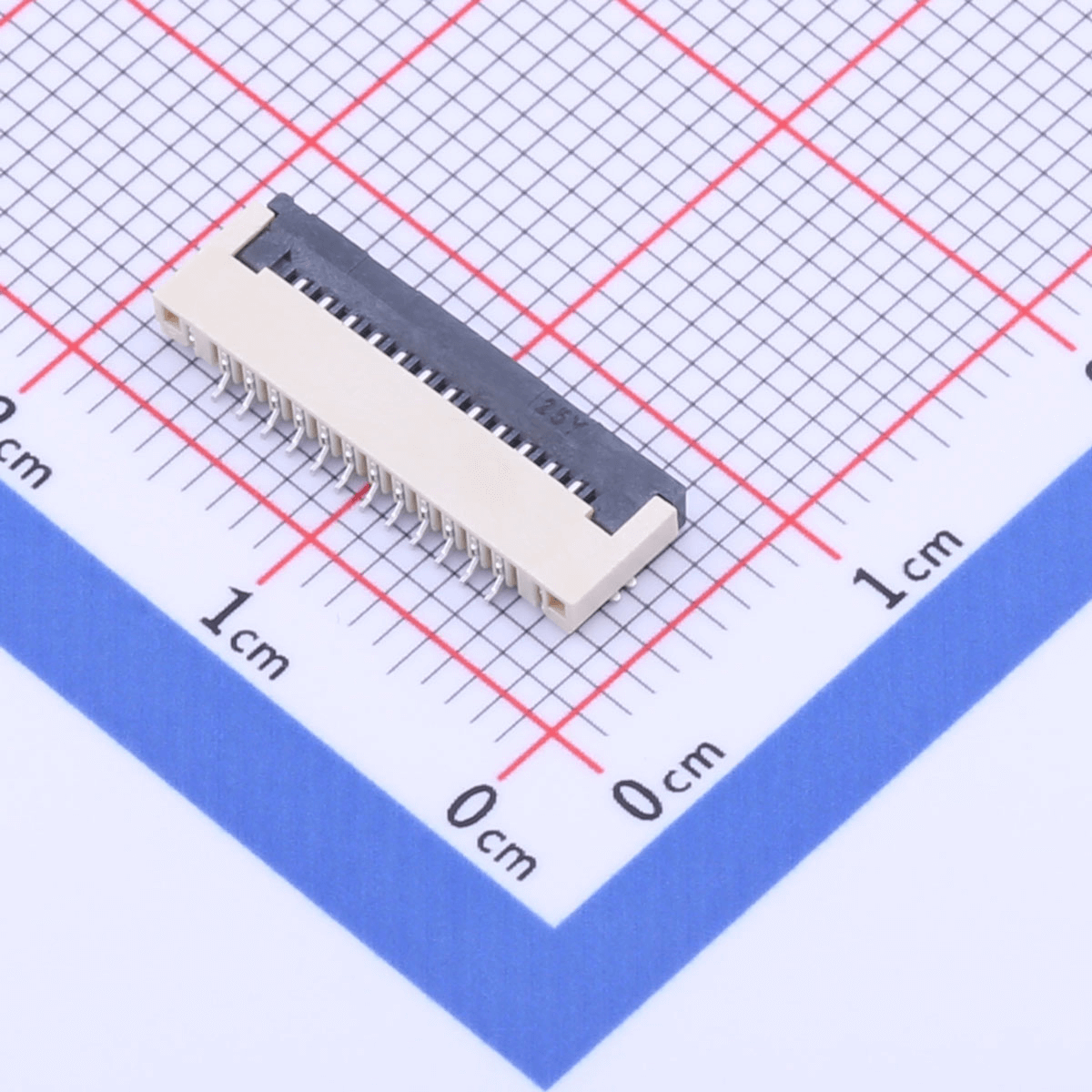

在电子设备高度集成化、小型化的今天，FPC连接器（Flexible Printed Circuit Connector）作为连接电路板（PCB）与柔性印刷电路板（FPC）的关键组件，正发挥着越来越重要的作用。它不仅实现了机械与电气的双重连接，更以其轻薄、灵活、高可靠性的特点，成为电子设备中不可或缺的隐形桥梁。 FPC连接器的作用 FPC连接器的主要作用在于连接PCB与FPC，实现信号与电力的稳定传输。在电子设备中，FPC因其轻薄、可弯曲的特性，常被用于连接那些需要频繁移动或空间受限的部件，如显示屏、摄像头、电池等。而FPC连接器则通过其精密的结构设计，确保FPC与PCB之间的电气连接稳定可靠，即使在高振动、高温度等恶劣环境下，也能保持优异的性能。 FPC连接器的结构解析 FPC连接器通常由胶芯、舌片、端子和焊接片四部分组成。胶芯作为连接器的主体，负责保护端子、提供绝缘和连接时的导向；舌片则用于压接FPC排线，确保连接稳固；端子作为信号传输的导体，采用高导电性材料制成，并经过精密冲压和电镀处理，以提高焊接能力和耐腐蚀性；焊接片则用于增强连接器与PCB之间的连接牢固性，避免因端子承受应力过大而损坏焊接点。 FPC连接器的应用场景 消费电子领域：在智能手机、平板电脑、笔记本电脑等消费电子产品中，FPC连接器被广泛应用于连接显示屏、触控板、摄像头模块、扬声器等部件。其轻薄、灵活的特点使得这些设备能够更加轻薄便携，满足消费者对产品外观和性能的追求。 汽车电子领域：随着汽车电子化程度的提高，FPC连接器在车载导航系统、音响系统、仪表板显示等方面发挥着重要作用。此外，在新能源汽车中，FPC连接器还广泛应用于电池管理系统、电机控制系统等关键部位，确保车辆的安全稳定运行。 医疗设备领域：在医疗电子设备中，FPC连接器的应用同样广泛。例如，在心电图机、血压计、血糖仪等设备中，FPC连接器被用于连接各种传感器和电路板，确保设备的准确性和可靠性。在手术器械、医用监护仪等高端医疗设备中，FPC连接器也发挥着重要作用，为医疗事业的发展提供了有力支持。 工业控制领域：在工业自动化和智能制造领域，FPC连接器被广泛应用于PLC（可编程逻辑控制器）、触摸屏、传感器等设备中。其高可靠性和灵活性使得工业控制设备能够实现更加高效、稳定的控制，提高生产效率和质量。 FPC连接器的发展趋势 随着电子设备的不断发展，FPC连接器正朝着更高密度、更小型化、更高性能的方向发展。例如，随着5G技术和高速数据传输的普及，对FPC连接器的传输速率和信号质量的要求将进一步提升。同时，随着可穿戴设备和智能汽车等新兴领域的发展，FPC连接器将面临更加复杂的应用场景，要求其在更小的空间内实现更多功能。此外，环保和可持续性也是未来FPC连接器发展的一个重要方向。采用环保材料和降低能耗的设计将成为制造商需要考虑的关键因素。 结语 FPC连接器作为电子设备中的隐形桥梁，正以其轻薄、灵活、高可靠性的特点，连接着未来科技的发展。无论是消费电子、汽车电子、医疗设备还是工业控制领域，FPC连接器都发挥着不可或缺的作用。随着技术的不断进步和应用场景的不断拓展，FPC连接器将继续引领电子连接领域的发展潮流，为我们的生活带来更多便利和惊喜。

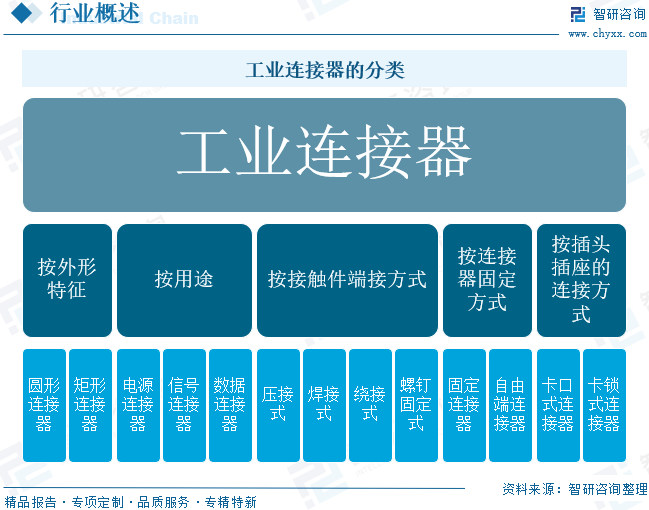

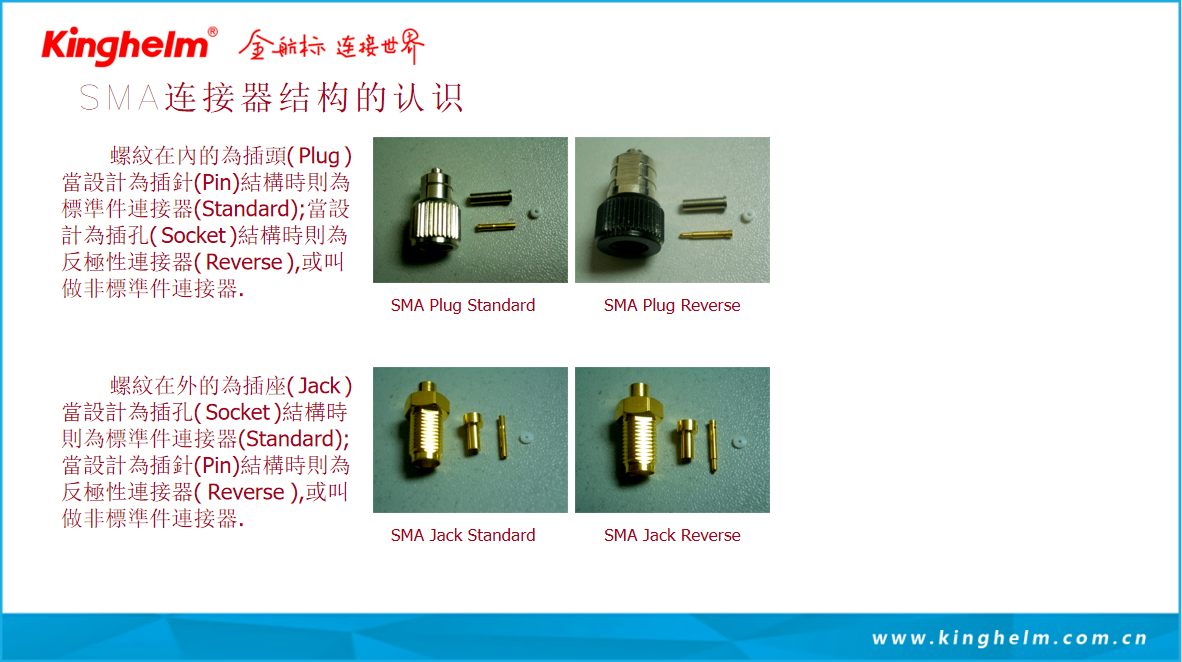

在现代电气与电子工程领域，接线端子和连接器共同构成了电路连接的基石。虽然这两个术语在日常生活中常常被混用，但它们在技术定义、功能定位和应用场景上既存在本质区别，又有着千丝万缕的协作关系。理解它们之间的真实关系，对于电气系统设计、设备选型和故障排查都具有重要意义。 一、概念界定：本质区别与功能定位 1. 接线端子（Terminal Block/ Terminal） 接线端子本质上是固定式电连接点，其主要功能是在单一位置实现导线与设备、或导线与导线之间的永久或半永久性电气连接。 核心特征： 固定安装：通常直接安装在配电柜、控制箱、设备外壳或PCB板上 点对点连接：专注于单个连接点的可靠实现 结构相对简单：主要由绝缘基座、导电金属件和紧固机构组成 侧重电气参数：重点考虑载流能力、绝缘强度、接线可靠性 典型应用场景： 配电箱内部的电源分配 电机控制柜的电源和控制线连接 仪器仪表的内部接线 PCB板上的外部引线接口 2. 连接器（Connector） 连接器本质上是可分离的电气接口系统，其主要功能是在两个或多个独立单元之间建立可重复插拔的电气连接路径。 核心特征： 可分离设计：专门为频繁或计划性连接/断开而设计 系统化接口：包含公头、母头、外壳、锁紧机构等完整系统 多功能集成：可能集成信号、电源、数据甚至光纤传输 侧重机械性能：强调插拔寿命、配合精度、环境密封性 典型应用场景： 设备之间的电缆连接（如电脑与显示器） 模块化设备的单元互联 需要经常维护更换的部件接口 复杂系统中的子单元对接 二、层级关系：系统视角下的协同定位 从电气连接系统的层级来看，接线端子与连接器不是简单的并列关系，而是不同层级的互补组件： 系统连接层级架构： 设备级固定连接层​ → 接线端子主导 负责设备内部或安装基座上的永久性连接 提供稳定、高可靠性的电流传输节点 单元间可分离接口层​ → 连接器主导 负责子系统、模块或设备之间的可分离连接 提供灵活、可维护的系统互连方案 混合应用层​ → 端子与连接器协同 许多连接器内部实际上包含了微型化的端子结构 端子排也可能集成连接器式接口用于扩展 三、技术融合：现代产品的模糊边界 随着技术进步，端子与连接器的界限在某些产品上逐渐模糊，出现了融合性产品： 1. 连接器式接线端子 具备端子的导线固定功能 增加了插拔式接口设计 典型代表：插拔式端子排、弹簧端子连接器 2. 带端子功能的连接器 在连接器内部集成接线端子结构 允许导线直接固定到连接器上 典型应用：工业现场总线连接器、混合型I/O接口 3. 模块化连接系统 将多个接线端子模块化组装 通过统一连接器框架实现系统集成 典型代表：模块化端子排系统（如PLC配套端子） 四、设计选型的关键考量因素对比 考量维度 接线端子 连接器 主要目的​ 永久性固定连接 可重复插拔连接 连接对象​ 导线↔设备/导线↔导线 设备↔设备/单元↔单元 插拔次数​ 极少（安装/维修时） 多次甚至数千次 核心参数​ 载流量、绝缘电压、接线能力 接触电阻、插拔力、寿命周期 环境要求​ 固定环境适应性 动态环境可靠性（振动、湿度） 成本重心​ 材料成本、安装人工 精密加工成本、系统可靠性 失效模式​ 松动、腐蚀、过热 磨损、接触不良、锁紧失效 五、在实际电路中的协同工作模式 典型案例分析：工业控制柜系统 在一个标准的工业PLC控制柜中，端子与连接器的协同体现得淋漓尽致： 电源输入侧 主电源线 → 电源端子（固定接入） 端子输出 → 电源连接器（连接到PLC模块） 信号传输路径 传感器导线 → 信号端子排（柜内固定） 端子排 → 多芯连接器（柜间连接） 连接器 → 现场设备接口 系统扩展接口 I/O模块通过板载连接器与背板连接 外部信号通过端子板引入系统 扩展单元通过系统连接器级联 这种架构中，端子负责"静态稳定"，连接器负责"动态互联"，各司其职又紧密配合。 六、发展趋势：融合与专业化并行 1. 融合化趋势 智能端子：集成电路保护、信号调理、状态指示 连接器端子化：便于现场接线和维护 一体化解决方案：提供从端到端的完整连接方案 2. 专业化发展 高压大电流端子：专注于新能源、电力系统 高速数据连接器：服务5G、数据中心需求 微型化产品：适应电子设备小型化趋势 3. 数字化与智能化 带数字识别的端子与连接器 集成传感器的智能连接系统 支持预测性维护的连接状态监测 七、选型与应用建议 何时优先选择接线端子？ 连接点基本不需要断开 对成本敏感的大批量固定连接 大电流、高电压的永久性连接 空间受限但无需频繁维护的场合 何时优先选择连接器？ 需要频繁插拔或模块更换 系统需要模块化设计、便于扩展 设备需要经常维护、测试或升级 复杂系统中的标准化接口需求 混合使用策略 对外接口用连接器：便于设备互联和维护 内部固定用端子：降低成本和提高可靠性 关键路径冗余设计：重要信号既通过端子固定，也提供连接器测试点 八、常见误区澄清 误区1："连接器就是高级端子" 事实：两者设计哲学不同。端子专注于"点"的可靠，连接器专注于"系统"的可靠。高级端子技术含量同样很高。 误区2："可以随便互相替代" 事实：错误替代可能导致系统失效。用端子替代连接器会使维护困难；用连接器替代端子会增加成本和潜在故障点。 误区3："贵的就是好的" 事实：合适的才是最好的。在永久连接处使用高寿命连接器是浪费；在频繁插拔处使用普通端子会快速失效。 九、质量控制与标准规范 主要标准体系 接线端子：主要参照IEC 60947-7、UL 1059等 连接器：种类繁多，包括MIL-STD（军用）、IEC 60603（一般）、行业特定标准等 质量控制要点 端子：重点关注接触电阻、绝缘电阻、抗拉强度、温升测试 连接器：重点关注插拔力、接触电阻稳定性、机械寿命、环境适应性 结语：协同共生的电气连接生态 接线端子与连接器在电气工程领域并非竞争对手，而是协同共生、功能互补的伙伴关系。它们共同构建了从固定到可动、从简单到复杂、从设备内部到系统之间的完整电气连接体系。 在现代电气系统设计中，理解它们各自的特点和相互关系，能够帮助工程师做出更合理的选型决策，设计出更可靠、更经济、更易于维护的电气系统。随着工业4.0和物联网技术的发展，端子与连接器的融合将更加深入，智能化程度将不断提升，但它们的核心关系——固定与可动、点与系统的互补——将继续指导电气连接技术的创新发展。

在电子设备制造中，连接器的焊接质量直接影响整个系统的可靠性和稳定性。不同的连接器类型、应用场景和产品要求需要采用不同的焊接方法。本文将系统介绍连接器的主要焊接方法，帮助工程师选择合适的焊接工艺。 一、波峰焊接（Wave Soldering） 技术原理 波峰焊接是通孔连接器最常用的焊接方法。其工作原理是将熔化的焊料通过泵形成向上喷射的焊料波峰，印刷电路板（PCB）以一定速度和角度通过波峰，使插件元件的引脚与焊盘形成焊接连接。 工艺流程 助焊剂喷涂：在PCB底部喷涂助焊剂 预热阶段：逐步加热PCB至100-150℃ 波峰焊接：通过第一波峰（湍流波）和第二波峰（层流波） 冷却固化：焊点自然冷却形成可靠连接 适用场景 DIP封装连接器 通孔连接器 单面或双面插装PCB 大批量标准化生产 优缺点分析 优点：生产效率高、成本低、适合大批量生产、工艺成熟 缺点：热应力大、不适合精细间距器件、可能产生桥连缺陷 二、回流焊接（Reflow Soldering） 技术原理 回流焊接是目前表面贴装连接器的主流焊接技术。通过预先在焊盘上印刷焊膏，放置元器件后，在回流炉中加热使焊膏熔化并重新凝固，形成可靠焊点。 工艺流程 焊膏印刷：通过钢网将焊膏印刷到PCB焊盘 元件贴装：将SMT连接器精确放置 回流加热： 预热区（150-180℃）：均匀加热，激活助焊剂 浸润区（180-220℃）：助焊剂清洁焊盘 回流区（220-250℃）：焊膏完全熔化 冷却区：焊点凝固形成 清洗检测：去除残留物，进行质量检测 适用场景 SMT表面贴装连接器 细间距连接器（FPC、板对板等） 高密度组装 多层板应用 温度曲线控制要点 升温速率：1-3℃/秒 峰值温度：高于焊膏熔点20-40℃ 液相线以上时间：30-90秒 冷却速率：1-4℃/秒 三、选择性焊接（Selective Soldering） 技术原理 选择性焊接是波峰焊接的精细化发展，通过小型焊料喷嘴有选择性地对特定区域进行焊接，特别适合混合技术板（既有SMT又有通孔元件）中的连接器焊接。 技术特点 局部加热：只对需要焊接的区域加热 精确控制：可编程控制焊接位置和时间 多角度焊接：适应复杂结构连接器 低热应力：减少对周围元件的热影响 适用场景 混合技术PCB板 热敏感元件旁边的连接器 大尺寸连接器 小批量、多品种生产 工艺优势 焊接质量高，缺陷率低 灵活性好，适应不同产品 热影响小，保护敏感元件 焊料用量精确控制 四、手工焊接（Hand Soldering） 技术要求 手工焊接仍然是维修、小批量生产和特殊应用中的重要方法，尤其适用于： 样品制作和原型开发 返修和维修作业 特殊连接器的焊接 现场安装和维护 操作要点 工具选择：合适功率的烙铁（一般30-60W） 温度设置：根据焊料和连接器类型调节（通常320-380℃） 焊接步骤： 清洁烙铁头和焊接部位 同时加热焊盘和引脚 送入焊丝，形成适量焊点 先移开焊丝，后移开烙铁 质量控制：焊点应呈圆锥形，表面光滑光亮 专业技能要求 掌握正确的加热时间和温度 控制焊料用量，避免过多或过少 防止静电损伤敏感连接器 识别和避免冷焊、虚焊等缺陷 五、压接技术（Press-fit Technology） 技术原理 压接是一种无焊连接技术，通过机械压力使连接器引脚与PCB通孔形成气密性连接。引脚的特殊设计使其在压入通孔时产生弹性变形，与孔壁形成高强度接触。 工艺特点 无热过程：无需加热，避免热损伤 可返修性：压接连接器可拆卸和更换 高可靠性：气密连接，抗振动性能好 环保工艺：无铅无焊料，符合环保要求 压接方式 刚性压接：引脚设计为刚性结构 柔性压接：引脚具有弹性部分（C形、U形等） 免焊压接：特殊涂层确保可靠接触 适用场景 背板连接器 高压、大电流连接器 高可靠性要求的军事、航空航天设备 需要频繁更换的连接器 六、激光焊接（Laser Soldering） 技术原理 激光焊接采用高能量激光束作为热源，局部加热焊接部位实现精确焊接。其非接触式特点使其在精密连接器焊接中具有独特优势。 技术优势 精确控制：光斑直径可小至0.1mm 局部加热：热影响区极小 无工具接触：避免机械应力 自动化程度高：适合精密自动化生产 工艺参数控制 激光功率：50-200W（根据材料厚度） 照射时间：0.1-2秒 光斑大小：0.1-2mm 保护气体：氩气或氮气防止氧化 适用场景 微型连接器（如医疗设备用） 热敏感区域附近的连接器 高反射率材料的焊接 难以触及位置的焊接 七、其他特殊焊接方法 热气焊接（Hot Air Soldering） 使用热风枪产生可控热气流进行焊接，特别适用于： 返修和更换连接器 局部重焊 BGA连接器的返修 感应焊接（Induction Soldering） 利用电磁感应原理产生局部热量，适用于： 金属外壳连接器的密封焊接 高强度要求的工业连接器 批量生产中的特定应用 电阻焊接（Resistance Soldering） 通过电流通过接触电阻产生热量，特点包括： 加热速度快 能量效率高 适合特定结构的连接器 八、焊接方法选择指南 选择考虑因素 连接器类型：通孔、表面贴装、压接式等 生产批量：大批量生产vs.小批量多品种 产品要求：可靠性等级、工作环境 热敏感元件：周围是否有热敏感器件 成本考量：设备投资、操作成本、材料成本 环保要求：符合RoHS、无铅等环保标准 对比总结表 焊接方法 适用连接器 生产效率 设备成本 技能要求 典型应用 波峰焊 通孔连接器 高 中高 中 消费电子、家电 回流焊 SMT连接器 高 高 中 手机、电脑主板 选择性焊 混合技术板 中 高 中高 汽车电子、工业控制 手工焊 各种类型 低 低 高 维修、原型制作 压接 背板连接器 中 高 中 通信设备、服务器 激光焊 微型连接器 中 很高 高 医疗设备、精密仪器 九、焊接质量控制与检测 常见焊接缺陷及预防 虚焊/冷焊：加热不足，提高温度或延长加热时间 桥连：焊料过多，优化焊膏量或钢网设计 立碑：两端受热不均，改进焊盘设计和温度曲线 焊球：焊膏质量差或回流参数不当 空洞：挥发物逃逸不畅，优化预热曲线 检测方法 目视检查：最基本的方法，检查焊点外观 自动光学检查（AOI）：自动检测焊点缺陷 X射线检测：检查BGA等隐藏焊点 电气测试：通过导通测试验证连接可靠性 金相分析：切片分析焊点内部结构 十、未来发展趋势 技术发展方向 微细间距焊接：适应连接器小型化趋势 低温焊接技术：减少热损伤，保护敏感元件 无铅环保焊接：开发新型焊料和工艺 智能化焊接：基于AI的工艺优化和缺陷预测 柔性电子焊接：适应可穿戴设备和柔性电路 新材料应用 低熔点焊料合金 高可靠性免清洗焊膏 纳米焊料材料 导电胶替代传统焊料 结语 连接器焊接方法的选择是电子制造中的关键决策，直接影响产品质量、可靠性和生产成本。从传统的波峰焊、回流焊到先进的激光焊接、压接技术，每种方法都有其特定的应用场景和优势。随着电子设备向小型化、高密度、高可靠性方向发展，焊接技术也在不断创新和进步。 在实际应用中，工程师需要综合考虑连接器类型、产品要求、生产条件和成本因素，选择最合适的焊接方法，并通过严格的工艺控制和质量管理，确保连接器焊接的可靠性，为电子设备的长期稳定运行奠定坚实基础。

在现代电子产品向轻薄化、柔性化发展的趋势下，FPC（柔性印刷电路）连接器已成为电子设备中不可或缺的关键组件。这种专门设计用于连接柔性印刷电路的连接器，因其独特的结构和原理，在智能手机、平板电脑、可穿戴设备等领域得到广泛应用。 一、FPC连接器的基本结构组成 1. 主要结构部件 FPC连接器的精密结构是其可靠工作的基础，主要包括以下几个核心部分： 绝缘基座：通常采用高温工程塑料（如LCP、PA等）制成，具有良好的尺寸稳定性和耐高温特性，为整个连接器提供结构支撑和电气绝缘。 导电端子：由铜合金材料经精密冲压成型，表面多采用镀金或镀锡处理，确保良好的导电性和抗腐蚀能力。端子采用特殊弹性设计，能够与FPC的导电线路形成可靠接触。 锁紧机构：FPC连接器的特色设计，通常包括翻盖式、滑杆式或零插拔力等多种锁定方式。这一机构在插入FPC后施加均匀压力，确保连接稳定性。 导向结构：帮助FPC精准插入的引导槽或导向斜面，防止错位插入导致的损坏。 2. 材料选择与特性 FPC连接器的材料选择直接影响其性能和可靠性： 绝缘材料：需具备高耐热性（通常260℃以上耐焊接温度）、良好的机械强度和尺寸稳定性 金属材料：磷青铜、铍铜等高弹性铜合金为主，保证端子的持久弹性和导电性 表面处理：镀金（高频应用）、镀锡（一般应用）或镀银，降低接触电阻，防止氧化 二、FPC连接器的工作原理 1. 接触机理 FPC连接器的核心工作原理基于弹性接触原理：当FPC插入连接器后，锁紧机构下压，使连接器的弹性端子与FPC上的导电焊盘形成紧密接触。这种接触不是简单的压力接触，而是通过端子的特殊几何形状设计，产生适当的法向力和切向力，穿透FPC焊盘表面的氧化层，形成金属与金属的直接接触。 2. 电气连接建立过程 连接过程可分为三个阶段： 插入阶段：FPC沿导向结构滑入连接器，端子初步接触FPC焊盘 锁定阶段：锁紧机构（如翻盖）闭合，端子弹性变形，产生稳定的接触压力 稳定接触阶段：端子的弹性恢复力维持恒定接触压力，确保长期连接可靠性 3. 信号传输机制 FPC连接器采用平行接触方式，多个端子同时与FPC上的多条线路接触，实现多路信号并行传输。高频应用中的连接器还会考虑阻抗匹配和信号完整性，通过控制端子形状、间距和介电材料来优化传输性能。 三、结构设计的关键技术要点 1. 端子设计原理 端子的几何设计是FPC连接器技术的核心，包括： 双曲线梁设计：提供稳定的接触力和良好的应力分布 接触点设计：单点、双点或多点接触方案，平衡接触可靠性和插入力 应力缓冲结构：减少因热膨胀或机械振动导致的应力集中 2. 锁紧机构力学原理 不同类型的锁紧机构有不同的工作原理： 翻盖式：通过杠杆原理放大操作力，以较小操作力获得较大锁定力 滑杆式：利用斜面推压原理，将水平滑动转换为垂直压力 零插拔力式：先插入后锁定，避免插入过程中对端子和FPC的磨损 3. 防误插设计 为防止FPC反向或错位插入，连接器采用不对称结构设计、定位柱、颜色标记或物理防呆装置，确保只能以正确方向插入。 四、性能参数与结构的关系 1. 电气性能 接触电阻：由端子材料、表面处理和接触压力共同决定，优良设计可达到10mΩ以下 绝缘电阻：取决于绝缘材料性能和结构设计，通常要求100MΩ以上 额定电流：与端子截面积和材料导电率直接相关 2. 机械性能 插入力/拔出力：由端子弹性和数量决定，需在易操作性和可靠接触间平衡 耐久性：优良结构设计可实现数千次插拔周期 保持力：锁紧机构提供的防止FPC意外脱出的力量 3. 环境适应性 结构设计需考虑热膨胀系数匹配、防腐蚀设计和防振动设计，确保在不同环境下的可靠性。 五、应用中的结构考量 1. 高密度连接器结构特点 随着电子产品小型化，FPC连接器间距从1.0mm发展到0.3mm甚至更小。高密度连接器采用更精密的端子排列、更薄的绝缘壁和更精确的导向结构，对制造工艺提出更高要求。 2. 高频高速应用结构优化 用于高速信号传输的FPC连接器采用接地-信号-接地端子排列、阻抗控制设计和屏蔽结构，减少信号串扰和电磁干扰。 3. 柔性-刚性结合连接 部分应用需要连接FPC与PCB，这类连接器在结构上兼容两种不同基板的特性，提供过渡连接解决方案。 六、未来发展趋势 1. 超低高度结构 为适应更薄的设备，FPC连接器向0.6mm、0.4mm甚至更低高度发展，这要求全新的结构设计和材料技术。 2. 多功能集成结构 将FPC连接器与其它功能（如LED指示、开关、保护元件）集成在同一结构中，提高空间利用率。 3. 无卤环保材料应用 环保要求推动连接器采用新型无卤阻燃材料，这需要对结构进行重新验证和优化。 结语 FPC连接器的结构原理体现了精密机电设计的精髓，其每一个结构特征都服务于可靠连接的核心目标。理解这些结构原理不仅有助于正确选择和应用FPC连接器，也能为电子设备的创新设计提供基础支持。随着电子产品不断发展，FPC连接器的结构设计将继续演进，在更小空间内实现更可靠、更高效的连接功能。

连接器作为电子设备信号与电源传输的关键部件，其设计质量直接影响系统稳定性与寿命。本文从端子、外壳、绝缘体、附件四大核心零部件出发，结合高频、高速、耐环境等应用场景，解析设计要点与优化策略。 一、端子设计：信号传输的"桥梁" 端子是连接器的核心导电部件，其设计需兼顾电气性能、机械强度与耐久性。 材料选择： 高速信号传输：优先选用铜合金（如C5210、C7025），其低电阻率与高弹性模量可减少信号衰减。 高频场景：表面镀金（厚度≥1μm）以降低接触电阻，避免氧化导致阻抗失配。 大电流应用：采用铜镀银或铜镀镍，提升导电截面积并优化散热路径。 结构优化： 差分对布局：高速连接器中，端子需按差分对排列，间距严格控制在5mm以内，减少串扰。 弹性设计：悬臂梁式端子需控制根部圆角半径（≥0.3mm），避免应力集中导致断裂。 防误插机制：通过键槽、挡板或异形端子设计，确保仅能按正确方向插入。 制造工艺： 精密冲压：端子厚度公差需控制在±0.02mm以内，避免装配时接触不良。 自动化插装：采用视觉引导系统，确保端子与PCB焊盘对齐，减少虚焊风险。 二、外壳设计：机械保护与电磁屏蔽的"屏障" 外壳需兼顾结构强度、散热性能与电磁兼容性（EMC）。 材料选择： 耐高温场景：LCP（液晶聚合物）或PPS（聚苯硫醚），可承受260℃回流焊温度。 抗冲击需求：PA66+30%GF（玻璃纤维增强尼龙），提升抗跌落性能。 屏蔽要求：金属外壳（如锌合金压铸）或表面镀镍塑料，减少电磁干扰。 结构优化： 壁厚均匀性：外壳壁厚差异需≤25%，避免注塑缩水导致尺寸偏差。 脱模斜度：深腔结构脱模斜度≥0.5°，防止拉伤产品表面。 散热设计：高功率连接器需增加导热铜箔层与散热孔，热流密度≤5W/cm²。 制造工艺： 热流道模具：减少流道废料，提升多腔模具填充均匀性。 模流分析：通过CAE软件优化浇口位置，避免熔接痕出现在关键区域。 三、绝缘体设计：电气隔离的"守护者" 绝缘体需确保高绝缘电阻、低介电损耗与耐环境性能。 材料选择： 高频场景：PTFE（聚四氟乙烯）或LCP，介电常数≤3.5，损耗角正切≤0.001。 耐湿环境：PBT+GF（玻璃纤维增强聚对苯二甲酸丁二醇酯），吸水率≤0.1%。 结构优化： 爬电距离：高压连接器需增加绝缘体厚度（≥2mm），防止电弧击穿。 防尘设计：IP67级连接器需在绝缘体与外壳间增加O型圈，密封间隙≤0.1mm。 制造工艺： 注塑成型：模具温度需控制在120-150℃，避免材料分解导致绝缘性能下降。 表面处理：绝缘体表面喷涂三防漆（如丙烯酸酯类），提升耐盐雾性能。 四、附件设计：功能扩展的"助手" 附件（如螺钉、卡扣、标签）需满足易用性、可靠性与标准化。 固定件设计： 螺钉：采用5或M3规格，扭矩控制在0.5-1.0N·m，避免PCB变形。 卡扣：悬臂梁式卡扣需控制弹性系数（200-500N/m），确保插拔力适中。 标识设计： 激光雕刻：在外壳表面标注型号、极性，字高≥1mm，耐磨损测试≥500次。 颜色编码：不同功能连接器采用差异化颜色（如红色为电源，蓝色为信号），减少误接风险。 五、场景化设计案例 5G基站连接器： 端子：采用C7025铜合金+镀金，支持10GHz以上信号传输。 外壳：LCP材料+金属屏蔽罩，满足-40℃至85℃温宽要求。 绝缘体：PTFE材质，介电损耗≤0.0005，降低信号衰减。 新能源汽车连接器： 端子：铜镀银+大截面积设计，承载电流≥200A。 外壳：PA66+30%GF+IP6K9K防护，抵御振动与高压水冲刷。 附件：防呆螺钉+颜色编码，提升装配效率与安全性。 结语 连接器设计需综合电气、机械、热管理与工艺等多维度因素。通过优化端子材料与结构、外壳散热与屏蔽、绝缘体耐环境性能及附件易用性，可显著提升产品竞争力。实际应用中，需结合场景需求（如高频、高速、耐环境）灵活调整设计参数，并通过仿真与测试验证性能，最终实现高可靠、低成本的量产方案。
