引言：隐藏在设备中的“微型指挥官”

在我们日常使用的路由器、开发板、智能家电乃至工业控制设备中，有一个看似不起眼却至关重要的元件——4位拨码开关（DIP Switch）。它如同一个微型的机械式指挥官，通过其简单直接的“开”与“关”，悄然决定着设备的地址、配置和运行模式。尽管在数字化浪潮中，软件设置日益普及，但拨码开关以其极高的可靠性、抗干扰性和断电不丢失的特性，依然在众多关键领域占据着一席之地。本文将带您深入探究4位拨码开关的工作原理，揭开这位“沉默指挥官”的神秘面纱。

 一、什么是4位拨码开关？—— 初识其貌

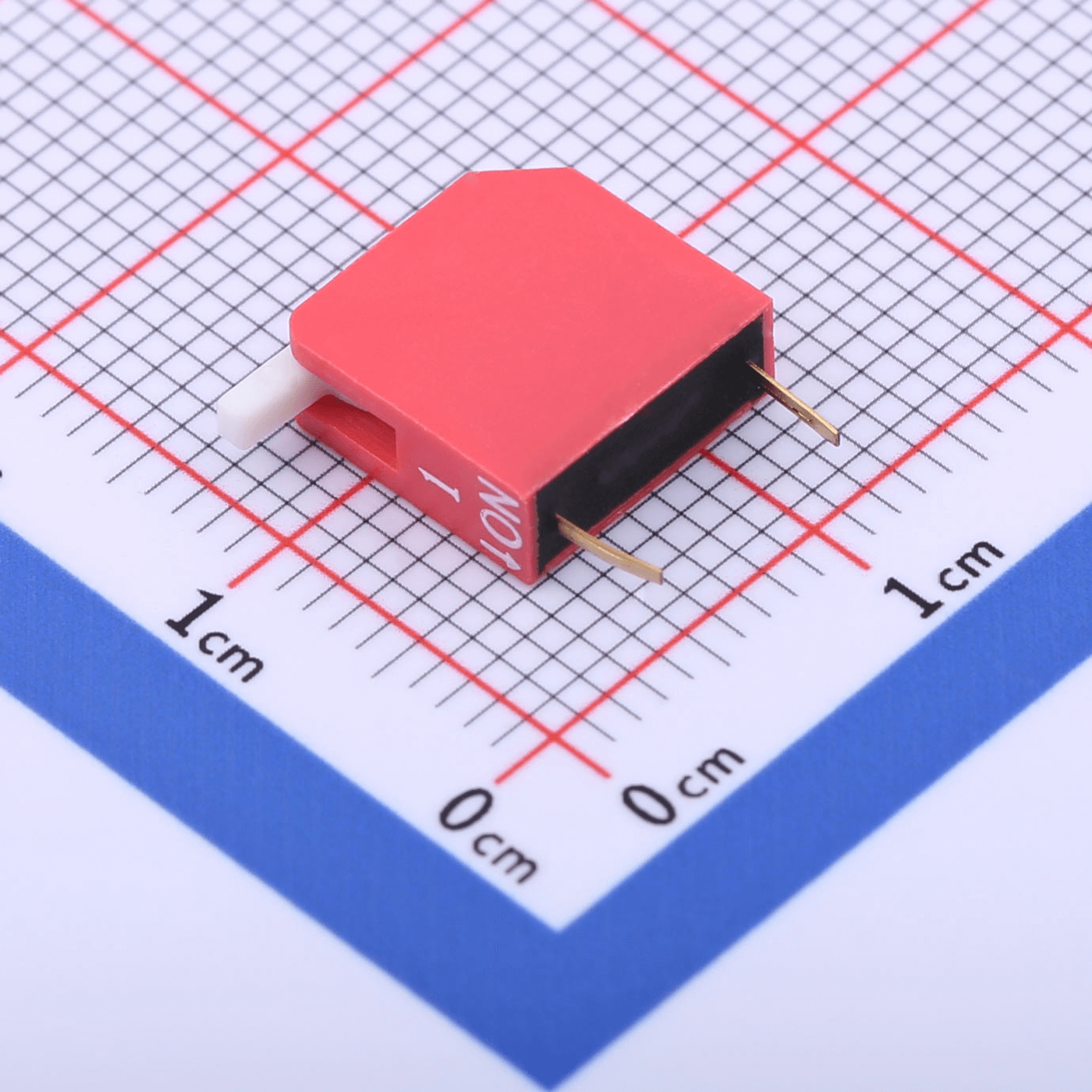

4位拨码开关，通常是双列直插式封装（Dual In-line Package）开关的一种，因此也常被称为4位DIP开关。它本质上是一个将四个独立的微型开关集成在一个标准DIP封装内的组件。

   外观： 其大小通常与一个标准的集成电路（IC）芯片相似，有一排或两排共8个引脚（每开关2个引脚）。开关上方有四个可以拨动的小拨杆，对应“ON”和“OFF”两个位置。

   核心功能： 每一位开关都代表一个独立的物理通断单元。用户通过拨动拨杆，可以独立地控制每一个开关的闭合（导通）与断开（开路）。

   位数的意义： “4位”表示它提供了4个独立的二进制配置点。这意味着它最多可以表示 2^4 = 16 种不同的组合状态，为设备配置提供了基础的信息容量。

 二、深入核心：4位拨码开关的工作原理与内部结构

要理解其原理，我们必须“打开”它的外壳，看看里面的世界。

 1. 内部机械结构

每一位开关的内部都是一个精巧的机械结构，主要包括：

   底座（Base）： 绝缘材料制成，用于固定所有部件。

   固定触点（Fixed Contacts）： 两位开关对应两个引脚，这两个引脚在内部连接着两个固定的金属触点。

   滑动触片/拨动杆（Slider / Actuator）： 这是一个可以左右拨动的V形或拱形金属弹片。当我们用拨杆将其拨到“ON”的位置时，这个金属弹片会向下滑动，物理性地连接两个固定的触点，从而使电路导通。当拨到“OFF”的位置时，金属弹片抬起，与两个触点分离，电路断开。


（示意图：展示开关在ON和OFF状态时，内部金属弹片与触点的连接情况）

这个过程完全是通过物理机械接触来实现的，这也是它为何如此可靠的原因——它不依赖于程序或 firmware，只要机械结构不损坏，状态就永不改变。

 2. 电气连接原理

在电路设计中，4位拨码开关通常有两种常见的接线方式：

a) 上拉电阻模式（更常见）

   接法： 开关的一端（公共端）统一连接到地（GND，0V）。开关的另一端分别连接到微控制器（MCU）的4个GPIO（通用输入输出）引脚，并且在这4条线路上，分别连接一个上拉电阻（通常为10kΩ）到正电源（VCC，如3.3V或5V）。

   工作原理：

       当开关断开（OFF）时： GPIO引脚通过上拉电阻被拉至高电平（VCC），MCU读取到数字信号 ‘1’。

       当开关闭合（ON）时： GPIO引脚通过开关直接连接到GND，电平被拉低至0V，MCU读取到数字信号 ‘0’。

b) 下拉电阻模式

   接法： 与上拉模式相反，公共端连接到VCC，每个GPIO引脚通过下拉电阻连接到GND。

   工作原理：

       当开关断开（OFF）时： GPIO引脚通过下拉电阻被拉至低电平（0V），读取为 ‘0’。

       当开关闭合（ON）时： GPIO引脚直接连接到VCC，读取为 ‘1’。

上拉模式更为常见，因为多数MCU在输入模式下内部已有可配置的上拉电阻，简化了外部电路设计。

 三、信息的表示：二进制编码的艺术

4位拨码开关的精妙之处在于它将简单的机械动作转换成了数字系统能够理解的二进制代码。

每一位开关代表一个二进制位（Bit）：

   开关ON (闭合) -> 通常代表二进制 ‘0’ (如果按上拉接法)

   开关OFF (断开) -> 通常代表二进制 ‘1’ (如果按上拉接法)

举例说明：

假设我们定义拨杆拨向“ON”标记为0，拨向另一端为1（上拉电阻接法）。

   如果4位开关的状态为：`ON, OFF, ON, OFF`

   那么它产生的二进制代码就是：`0, 1, 0, 1`

   从左到右（高位到低位），这个二进制数 `0101` 换算成十进制就是 5。

通过这4个开关的16种不同组合（从 `0000` 到 `1111`），我们可以表示十进制数0到15。这个数字就可以被MCU读取，并解释为设备地址、波特率选择、ID号或其他任何预设的配置参数。

四、实战应用场景：在哪里大显身手？

4位拨码开关的应用极其广泛，以下是一些典型例子：

1.  设备地址设置： 在RS-485、I2C、CAN等总线通信网络中，需要为多个从设备分配唯一地址。通过拨码开关设置，可以轻松避免地址冲突，无需修改软件代码。例如，连接在同一个I2C总线上的4个相同传感器，可以分别设置为地址1(0001)、2(0010)…15(1111)。

2.  功能模式选择： 在工业控制板或开发板上，拨码开关用于选择设备的工作模式。例如，模式0为正常运行，模式1为校准模式，模式2为调试模式等。

3.  硬件配置： 在一些老式或特定硬件的路由器、硬盘背板上，用于设置主从盘（master/Slave）关系或中断请求（IRQ）通道。

4.  替代跳线帽（Jumper）： 相比需要手动插拔的跳线帽，拨码开关操作更方便，状态更一目了然，不易丢失。

5.  教育演示： 在学习数字电路和单片机原理时，它是演示二进制输入、条件判断最直观的教具。

 五、选型与使用注意事项

   额定值： 注意开关的电压和电流额定值（通常很低，如24V, 25mA）。它仅用于传输信号，不能用来直接控制动力电源。

   寿命： 机械开关有操作寿命（通常几百到几千次），不适合频繁切换的场景。

   防抖： 机械开关在拨动时会产生触点弹跳（Bounce），可能导致MCU误读多次信号。在软件中需要进行消抖处理（延时10-20ms再读取状态）。

   安装方向： 在PCB上布局时，要确保拨杆方向方便用户操作和查看。

 结语：简单中的不朽

4位拨码开关是电子工程中“简单即可靠”哲学的完美体现。它没有复杂的协议，无需驱动程序，仅凭最基础的物理连接，就能完成关键的配置任务。在当今以软件定义一切的时代，理解这种硬件基础元件的原理，不仅能帮助我们更好地设计和维护系统，更能让我们体会到硬件底层控制的魅力。下一次当您看到这个小巧的元件时，您会知道，它正是一位用最原始的“语言”与数字世界对话的忠实卫士。
