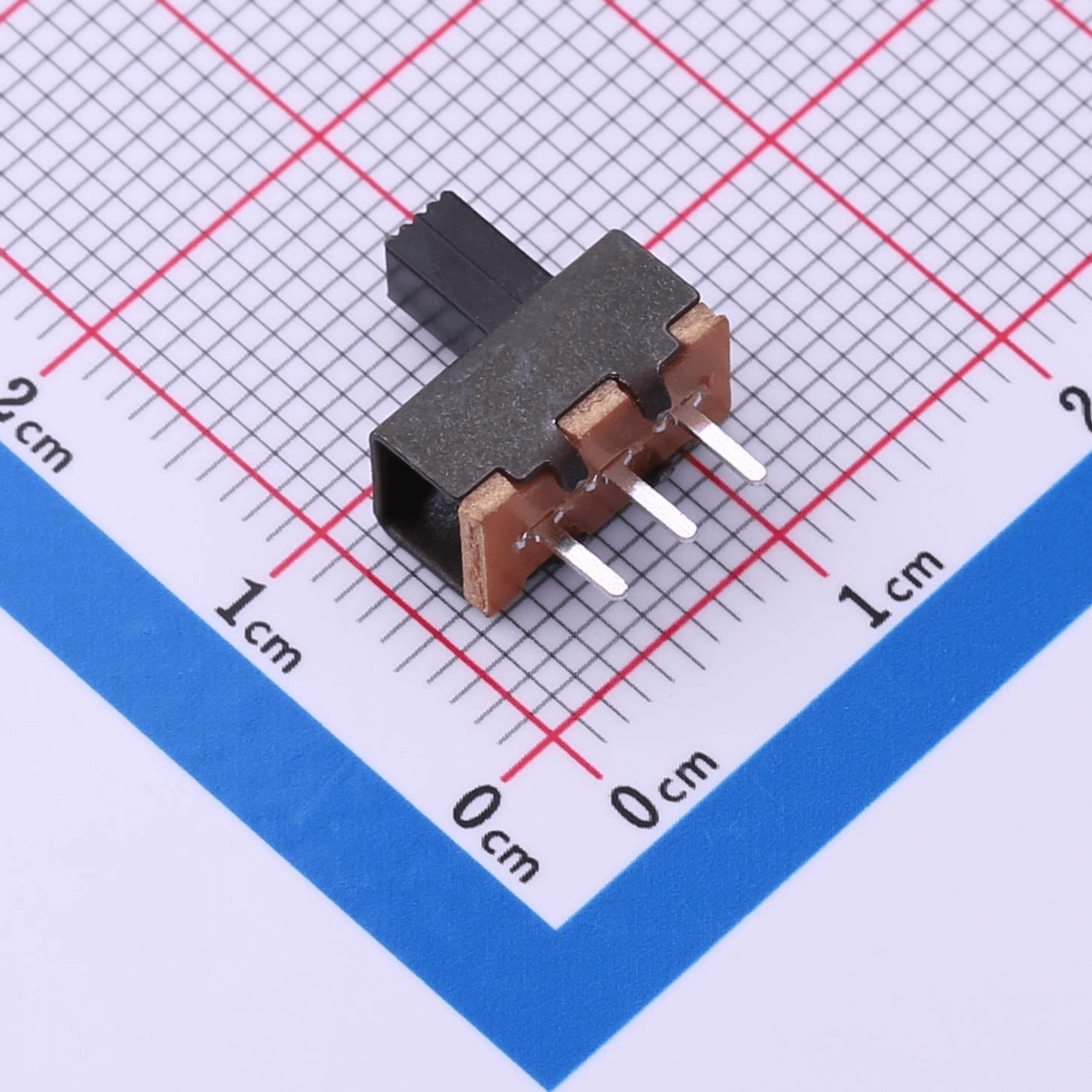

一、滑动开关概述

滑动开关是一种通过滑动操作来改变电路连接状态的机械开关，广泛应用于各种电子设备和电器控制中。其结构设计直接影响着开关的电气性能、机械寿命和操作手感。了解滑动开关的内部结构，对于正确选择、使用和维修开关都具有重要意义。

二、详细组件解析

1. 外壳结构

上外壳：

- 材料：通常采用工程塑料（如PBT、尼龙）

- 功能：提供外部保护，设置滑动轨道

- 特点：具有优良的绝缘性和机械强度

下外壳：

- 材料：与上外壳相同

- 功能：承载内部组件，提供安装基础

- 设计：设有触点固定槽和端子引出孔

2. 滑动机构组件

滑动杆：

- 材料：工程塑料或金属

- 功能：外部操作接口

- 设计：人机工程学设计，提供舒适操作感

滑块：

- 材料：高强度工程塑料

- 功能：传递操作力，带动动触点移动

- 特点：精密成型，确保平稳滑动

3. 触点系统

动触点：

- 材料：磷青铜或铍铜，表面镀银或镀金

- 结构：具有弹性臂设计

- 功能：随滑块移动，实现电路切换

- 特点：优良的弹性和导电性

静触点：

- 材料：与动触点相同

- 安装：固定在下外壳上

- 功能：提供稳定的连接点

- 排列：根据极数和位数规律排列

4. 定位机构

定位球：

- 材料：不锈钢或陶瓷球

- 功能：提供位置定位感

定位弹簧：

- 材料：不锈钢弹簧钢丝

- 功能：为定位球提供压力

定位凹槽：

- 位置：设置在滑块或外壳上

- 功能：与定位球配合，实现位置保持

5. 端子部分

端子材料：黄铜或磷青铜

表面处理：镀锡或镀银

安装形式：

- 通孔焊接式（THT）

- 表面贴装式（SMD）

- 螺丝固定式

三、各组件协同工作过程

1. 初始状态

当滑动杆处于某一位置时，定位球嵌入定位凹槽，动触点与对应的静触点保持良好接触，电路处于稳定导通状态。

2. 滑动过程

当施加操作力时：

- 滑动杆开始移动

- 滑块随之运动

- 定位球被挤出凹槽

- 动触点开始与静触点分离

3. 过渡阶段

动触点在空中移动，不与任何静触点接触，电路处于断开状态。这个阶段虽然短暂，但对防止电弧和确保清洁断开很重要。

4. 新位置建立

当滑动到新位置时：

- 定位球进入新的定位凹槽

- 动触点与新位置的静触点接触

- 电路在新的路径上导通

- 操作力释放，开关稳定在新状态

四、关键结构设计要点

1. 接触系统设计

接触压力：通过动触点的弹性设计，保证足够的接触压力

接触形式：点接触、线接触或面接触，影响接触电阻和寿命

材料选择：根据负载电流和环境条件选择合适材料

2. 滑动机构设计

导轨设计：确保滑动平稳，防止卡滞

配合公差：精密控制各部件配合公差

润滑设计：适当使用润滑脂减少磨损

3. 定位机构设计

定位力：通过弹簧预压力调节定位力大小

凹槽形状：影响操作手感和位置精度

材料硬度：选择耐磨材料延长寿命

五、不同型号的结构特点

1. 微型滑动开关

- 尺寸小巧，结构紧凑

- 采用薄型材料

- 精密的微型化设计

- 适用于高密度安装

2. 大功率滑动开关

- 加强的触点系统

- 更大的接触面积

- 增强的散热设计

- 强化的结构支撑

3. 密封型滑动开关

- 特殊的密封结构

- 防尘防水设计

- 耐环境材料使用

- 特殊的润滑方案

六、结构对性能的影响

1. 电气性能

接触系统的结构设计直接影响：

- 接触电阻的大小和稳定性

- 额定电流容量

- 绝缘性能

- 耐电压能力

2. 机械性能

滑动机构和定位机构决定：

- 操作力和操作手感

- 机械寿命

- 位置精度

- 抗振动性能

3. 环境适应性

结构设计和材料选择影响：

- 耐温度性能

- 防尘防水等级

- 耐腐蚀性

- 抗老化能力

七、常见结构问题及改进

1. 接触不良

原因：触点氧化、弹性失效

改进：优化材料选择，改善密封性

2. 操作不畅

原因：导轨磨损、润滑失效

改进：加强导轨设计，选用长效润滑

3. 定位不准

原因：定位机构磨损

改进：采用耐磨材料，优化结构设计

九、维护与维修建议

1. 日常维护

- 保持外部清洁

- 定期检查操作性能

- 注意观察外观变化

2. 故障诊断

通过结构分析可以快速定位故障部位：

- 接触问题：检查触点系统

- 操作问题：检查滑动机构

- 定位问题：检查定位机构

3. 维修注意事项

- 使用合适的工具

- 注意部件安装顺序

- 保持清洁环境

- 使用原厂备件

结语

通过本文的详细图解和解析，相信读者对滑动开关的内部结构有了更深入的了解。滑动开关虽然看似简单，但其内部结构设计却蕴含着丰富的工程技术。了解这些结构特点和工作原理，不仅有助于正确选择和使用滑动开关，也能为故障诊断和维修提供重要依据。随着技术的发展，滑动开关的结构设计也在不断创新和改进，以满足日益提高的应用需求。
