一、按结构形式分类：从垂直堆叠到动态适配

1. 垂直连接器（90°直角连接）

核心特性：两电路板以90°角垂直插接，通过公头（引脚）与母座（插孔）的物理咬合实现连接。
典型应用：

· 计算机扩展卡：显卡、声卡通过垂直连接器插入主板，支持高速PCIe信号传输。

· 工业控制柜：多层PCB板垂直堆叠，需耐受振动与高温环境。
技术参数：

· 引脚间距：2.54mm（传统）→ 0.5mm（现代高密度设计）

· 机械寿命：≥100次插拔

· 抗振动等级：ISO 16750标准（汽车级）

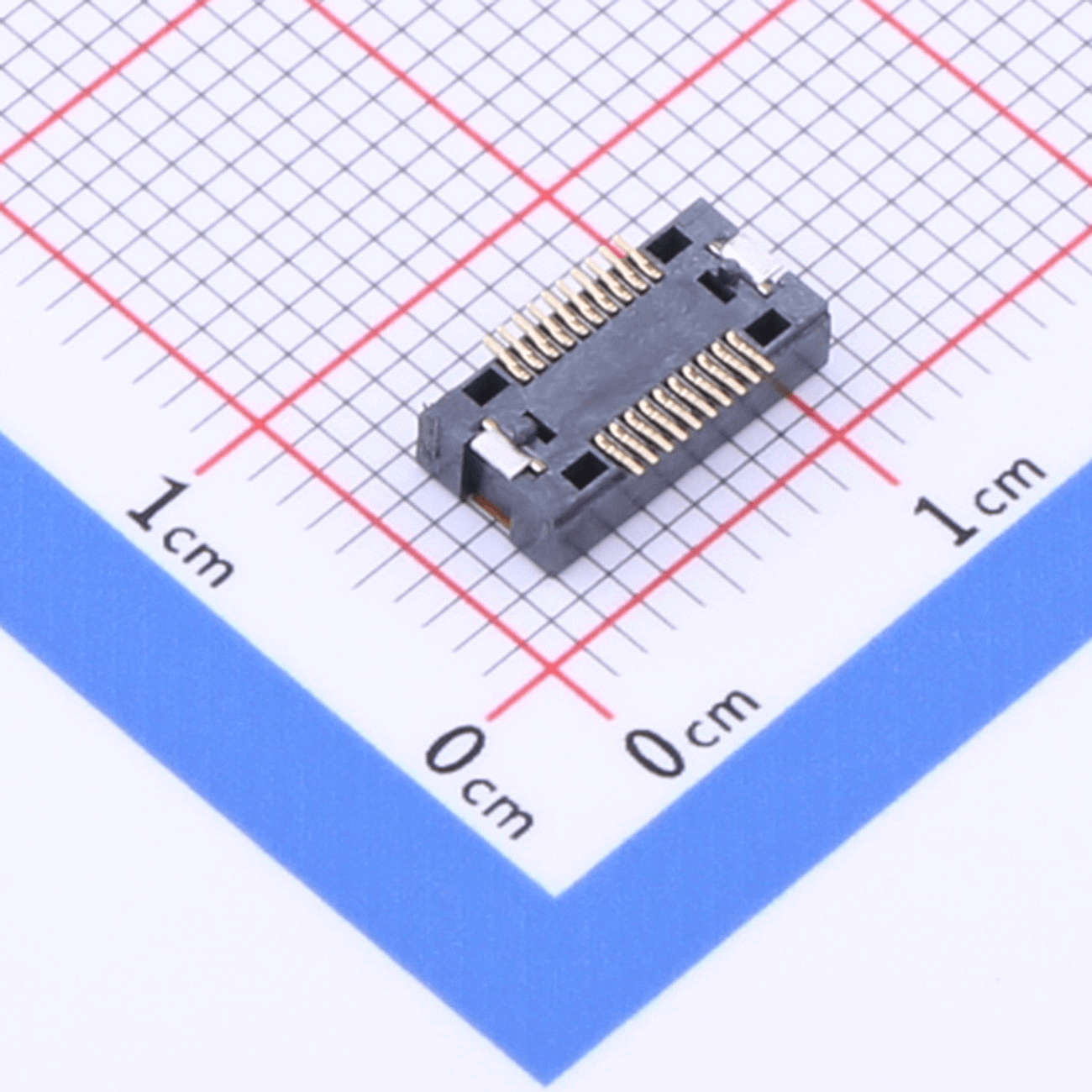

2. 水平连接器（平行堆叠连接）

核心特性：两电路板平行堆叠，通过叠层或侧插设计实现超窄间距（0.4mm~1.0mm）连接。
典型应用：

· 智能手机主板：连接摄像头模组、屏幕驱动板，支持USB4.0（100W供电）与MIPI信号。

· 5G基站射频模块：高频传输（28Gbps~112Gbps）需阻抗控制（50Ω±5%）。
技术突破：

· 零间隙设计：通过浮动式结构补偿PCB加工公差（±0.5mm）。

· LCP绝缘材料：耐温范围-55℃~125℃，适配极端环境。

3. 共面连接器（边缘对边缘连接）

核心特性：两电路板在同一平面通过边缘触点连接，节省高度空间。
典型应用：

· 可穿戴设备：折叠屏手机铰链区，需支持动态弯曲（弯曲半径≤2mm）。

· 无人机云台：三维空间内实现FPC（柔性电路板）与PCB的可靠连接。
技术优势：

· ZIF（零插拔力）结构：通过翻盖锁扣实现快速拆装，插拔寿命≥50次。

· 0.3mm超细间距：支持4K视频信号与高精度传感器数据传输。

二、按电气性能分类：从低频到高速的进化

1. 高频连接器（56Gbps~112Gbps）

核心需求：5G通信、AI服务器需支持PCIe 6.0（112Gbps）与800G以太网。
技术方案：

· 差分对设计：通过双线并行传输降低串扰（插入损耗≤-1dB）。

· 同轴屏蔽结构：双层金属屏蔽层覆盖率≥85%，抑制电磁干扰（EMI）。
案例：欧康精密0.8mm堆叠高度BTB，阻抗匹配精度达±5%，适配5G基站AAU模块。

2. 抗震连接器（抗35g冲击）

核心需求：新能源汽车、轨道交通需耐受高振动环境。
技术方案：

· 卡扣式锁紧结构：通过二次锁（“咔嗒”声验证）确保接触可靠性。

· 镀锡触点（≥8μm）：降低接触电阻（≤10mΩ），防止微动磨损。
案例：Interplex“卡入式薄片”技术，支持1-6排自由堆叠，通过ISO 5级振动测试。

3. 模块化连接器（可堆叠设计）

核心需求：工业机器人、服务器需灵活扩展I/O接口。
技术方案：

· 多排BTB方案：支持40pin/cm高密度堆叠，通用化平台降本30%。

· 热插拔功能：通过金手指镀层（Au/Ni）实现带电插拔，电流承载3A/引脚。
案例：特斯拉Model Y电池管理系统（BMS）采用200+模块化连接器，实现毫秒级故障检测。

三、按应用场景分类：从消费电子到极端环境

1. 消费电子级连接器

核心需求：智能手机、平板电脑需轻薄与高频传输。
技术趋势：

· 0.3mm超细间距：适配USB4.0与100W PD快充需求。

· FPC/FFC混合连接：通过弹片式触点实现动态弯曲（弯曲次数≥10万次）。
案例：苹果iPhone主板采用0.4mm BTB连接器，支持LiDAR扫描仪与5G毫米波模组。

2. 汽车电子级连接器

核心需求：新能源汽车需满足IP67防水、耐高温（-40℃~125℃）。
技术标准：

· ISO 16750认证：通过盐雾测试（96h）、热冲击测试（-40℃~125℃循环）。

· 压接式结构：通过冷压工艺实现气密性连接，防止电解液腐蚀。
案例：比亚迪电池包采用IP68密封连接器，支持800V高压平台。

3. 工业自动化级连接器

核心需求：PLC、伺服驱动器需抗干扰与长寿命。
技术方案：

· 三防涂层（Conformal Coating）：防护等级IP65，适应粉尘与潮湿环境。

· 锁扣式设计：通过弹簧片压力（≥5N）确保接触稳定性。
案例：西门子S7-1500 PLC采用浮动式BTB，补偿PCB加工公差（±0.3mm）。

四、选型关键参数：平衡性能与成本

1. 电气参数：

· 额定电流：信号电路（0.5A） vs 电源电路（3A~10A）。

· 阻抗匹配：高频场景需50Ω±10%控制。

2. 机械性能：

· 插拔寿命：消费电子（50次） vs 工业（≥100次）。

· 锁扣强度：汽车级需承受35g冲击（10轴测试）。

3. 环境适应性：

· 工作温度：消费电子（-20℃~85℃） vs 汽车（-40℃~125℃）。

· 防护等级：IP20（室内） vs IP67（户外）。

4. 成本优化：

· 标准化接口（如0.5mm间距）可降本20%~30%。

· 模块化设计减少定制开发费用。

五、行业趋势与未来展望

1. 超微型化：0.3mm以下间距连接器将支持脑机接口、AR眼镜等纳米级设备。

2. 多功能集成：光电混合传输（如USB4.0+光纤）与自修复涂层（接触点智能修复）。

3. 智能化监测：内置传感器实时监测接触阻抗、温度，实现预测性维护。

板对板连接器作为电子设备的“隐形桥梁”，其技术迭代正推动5G、新能源汽车、工业4.0等领域的突破。未来，随着材料科学（如LCP、纳米银触点）与精密制造（如3D打印模具）的进步，这一领域将迎来更广阔的创新空间。
