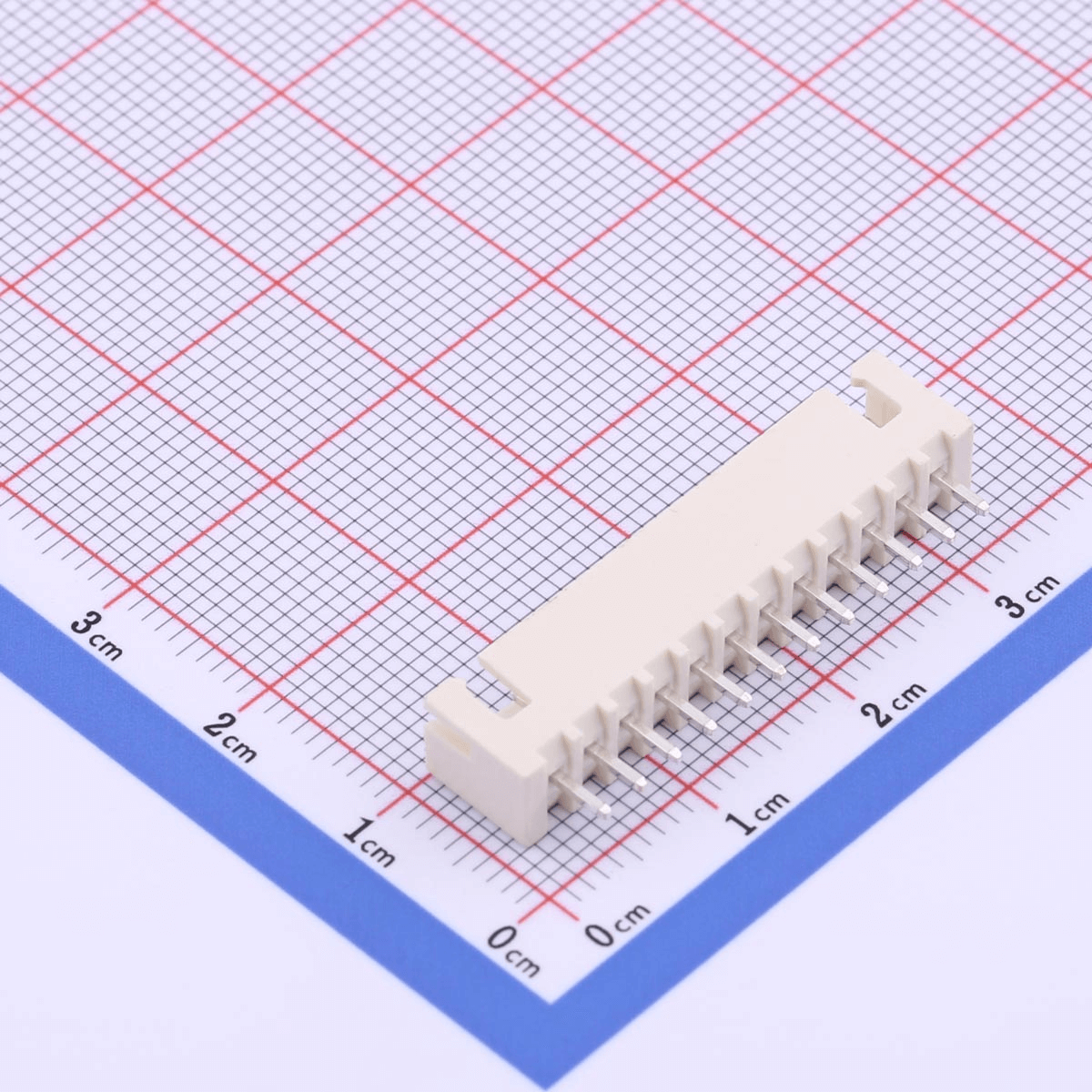

一、基础操作规范：五步实现可靠连接

1. 预处理与检查

· 外观检查：确认连接器无裂纹、变形或氧化痕迹。例如，汽车电子领域使用的镀金端子需检查镀层厚度是否达标（通常≥1.27μm）。

· 清洁处理：用无尘布擦拭导线端头和PCB焊盘，去除油污或金属碎屑。工业控制场景中，压接端子需通过盐雾测试（96小时无腐蚀）。

· 规格匹配：核对连接器型号与PCB孔位间距（如0.4mm、1.0mm等）、额定电流（1A-60A）及信号类型（差分对、电源线等）。

2. 导线预压接

· IDC刺破式连接：适用于批量生产，通过专用工具将导线绝缘层剥离并压入刀片式端子。例如，电视机主板的排线连接效率可提升50%。

· 弹簧端子免工具连接：适用于频繁插拔场景，如测试仪器。莫仕ZIF连接器通过悬臂结构实现弹性锁止，插入力≤5N。

· 螺钉端子高载流连接：储能系统PCS模块采用M3螺钉固定，载流能力达35A，需使用扭矩扳手（0.6-0.8N·m）紧固。

3. 对接与锁止

· 方向确认：利用键槽偏移设计（如莫仕PicoBlade系列）或色标编码（汽车红/蓝线）避免误插。

· 按压锁止：工业级连接器需施加10-15N压力确保端子完全嵌入，双锁扣结构（矢崎EC8系列）可抵抗10G振动加速度。

· 导通测试：使用万用表测量接触电阻，优质连接器阻值应＜10mΩ。

4. 环境防护

· 密封处理：新能源车电池包应用IP67等级连接器，通过硅胶密封圈阻隔水汽。

· 高温耐受：发动机舱ECU连接器采用LCP材料壳体，可长期耐受150℃环境。

二、典型应用场景与解决方案

1. 汽车电子：振动与高温的双重挑战

· 痛点：发动机舱线束在-40℃至125℃温差下易松动。

· 方案：矢崎EC8系列采用镀金1.5μm端子+IP6K9K密封，通过双锁扣结构实现5,000次插拔寿命。

· 案例：特斯拉Model 3的BMS系统中，线对板连接器承担电池采样线与控制板的信号传输，误码率＜10⁻⁹。

2. 工业控制：腐蚀性气体防护

· 痛点：化工车间PLC柜传感器布线易被酸性气体侵蚀。

· 方案：压接端子+镀锡镍层，电阻变化率＜3%。

· 案例：西门子S7-1200系列PLC采用防误插设计，通过色标编码区分24V电源线与信号线。

3. 消费电子：微型化与高频需求

· 痛点：手机屏幕排线在0.3mm弯曲半径下易断裂。

· 方案：莫仕ZIF连接器弯曲半径≥3mm，支持56Gbps高速差分信号传输。

· 案例：iPhone 15 Pro的OLED屏幕排线采用0.4mm间距立贴式连接器，节省70%布板面积。

三、选型四要素：匹配需求是关键

1. 电气参数

· 低电流场景（≤1A）：选择ZIF连接器，成本低至$0.02/个。

· 高电流场景（＞10A）：采用螺钉端子，铜厚≥1.0mm，温升≤30K。

2. 环境适应性

· 潮湿环境：优先选择IP67密封等级，如泰科AMPSEAL系列。

· 腐蚀性环境：镀锡镍层端子适用于工业化学场景。

3. 机械寿命

· 频繁插拔：弹簧端子寿命＞10万次，如HIROSE DF13系列。

· 安装：压接/焊接端子，如JST PH系列。

4. 成本与效率

· 大批量生产：IDC刺破式连接器免剥线，效率提升50%。

· 小批量定制：弹簧端子支持免工具维护，适合研发阶段。

四、故障排查与维护

1. 常见问题

· 接触不良：检查端子是否氧化（可通过红外测温仪检测温升异常）。

· 插拔困难：确认锁扣机构是否变形，避免使用蛮力。

· 信号中断：用示波器检测差分对阻抗是否匹配（通常为100Ω±10%）。

2. 维护周期

· 消费电子：每6个月检查一次排线连接器。

· 汽车电子：按ISO 16750标准进行振动测试，每2年更换密封圈。

五、未来趋势：高压化与智能化

1. 高压平台适配

· 1,500V SiC系统：连接器需通过UL 1977认证，爬电距离≥8mm。

· 案例：比亚迪e平台3.0采用高压线对板连接器，支持800V快充。

2. 内嵌故障诊断

· 智能连接器：集成温度传感器和接触电阻监测，数据通过I²C接口上传。

· 案例：特斯拉4680电池包连接器可实时上报接触状态至BMS。

结语

线对板连接器的正确使用需兼顾电气性能、机械可靠性和环境适应性。从汽车电子的振动防护到消费电子的微型化需求，选型时需紧扣电流承载、寿命需求和成本预算三大核心。随着电子设备向高压化、智能化演进，连接器技术将持续突破，为工程师提供更高效的解决方案。
