一、生产安全的 “重启键”：复位开关为什么不可或缺？

在工业自动化的 “神经中枢”—— 联锁逻辑图中，复位开关是保障安全生产的关键一环。当温度飙升、压力超限等异常发生时，联锁保护会瞬间启动：关停泵组、关闭阀门，为设备和人员筑起安全防线。但你是否想过：若工艺参数短暂波动后自动恢复，系统该如何避免 “误判” 频繁启停？异常解除后，如何确保设备有序重启，而非盲目恢复运行？

价值

复位开关的核心价值：

防止波动误触发

避免生产波动导致联锁频繁动作，例如精馏塔压力瞬间超压后快速回落，复位开关可阻止系统反复 “关停 - 启动” 的恶性循环。

强制人工确认

异常解除后，需人工检查工艺状态（如阀门是否卡涩、传感器是否误报），确认无误后再复位，杜绝 “带病重启”。

逻辑闭环控制

与 RS 触发器配合，形成 “触发 - 保持 - 复位” 的完整保护链，确保联锁动作 “有始有终”。

软硬结合

二、复位开关设计的 “三要素”：从软开关到硬触点的全场景适配

1. 设置原则：软硬结合，双重保障

软开关（操作站）

在 DCS/SIS 系统操作界面设置复位按钮，支持远程操作，实时显示状态（如灰色禁用表示联锁条件未解除）。

硬开关（辅操台）

高危场景增设物理复位按钮，带钥匙锁或权限控制（如紧急切断系统必须双人确认），防止误操作。

信号交互

SIS 系统复位信号需同步至 DCS，确保中控室与现场操作的状态一致（例：DCS 界面实时显示 SIS 复位进度）。

2. 功能特性：仅复位 “动作对象”，不跳过根源检查

触发条件

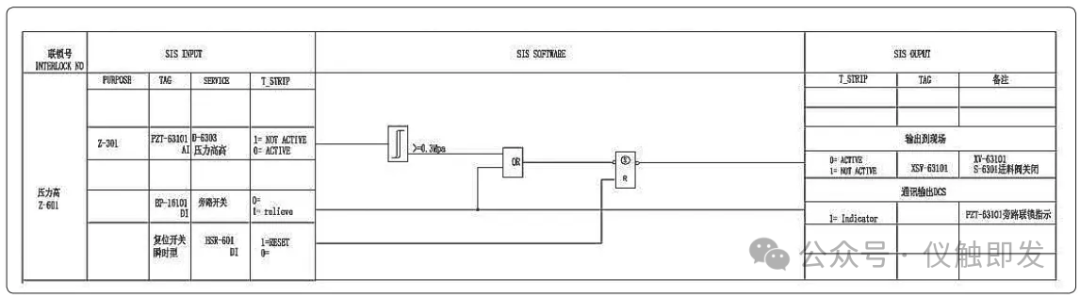

仅当联锁信号（如压力传感器 PZT-63101＜0.3MPa）恢复正常，复位操作才有效，避免 “带病复位”。

输出逻辑

复位对象为切断阀、机泵等执行机构，而非直接跳过传感器检测（如阀门 XV-63101 复位后，仍需监测压力是否稳定）。

最佳拍档

3. RS 触发器：复位开关的 “最佳拍档”

置位优先 VS 复位优先，选错可能引发事故！

类型	工作逻辑	典型应用

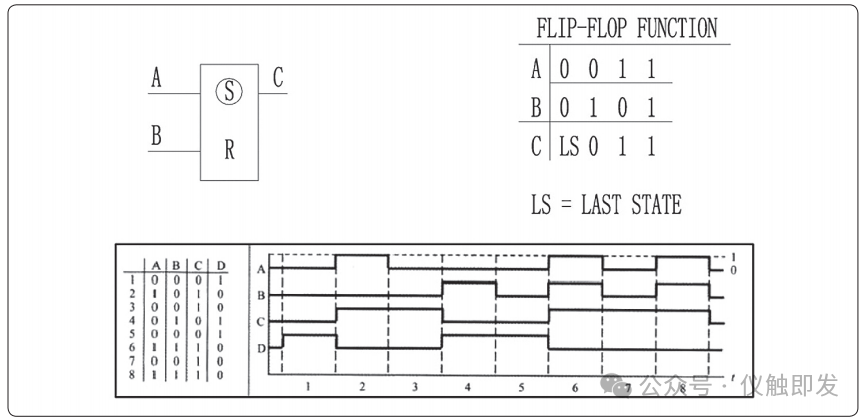

置位优先	当置位信号（S）与复位信号（R）同时为 1 时，优先执行置位（C=1），确保联锁触发优先响应	高压保护场景（如锅炉超压联锁）

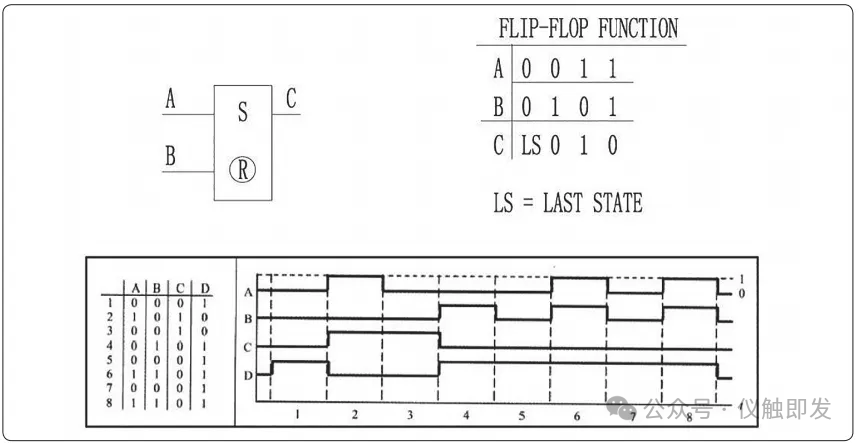

复位优先	同时为 1 时优先复位（C=0），可能导致未解除触发条件即复位，严禁用于安全联锁	非安全相关的设备启停控制
