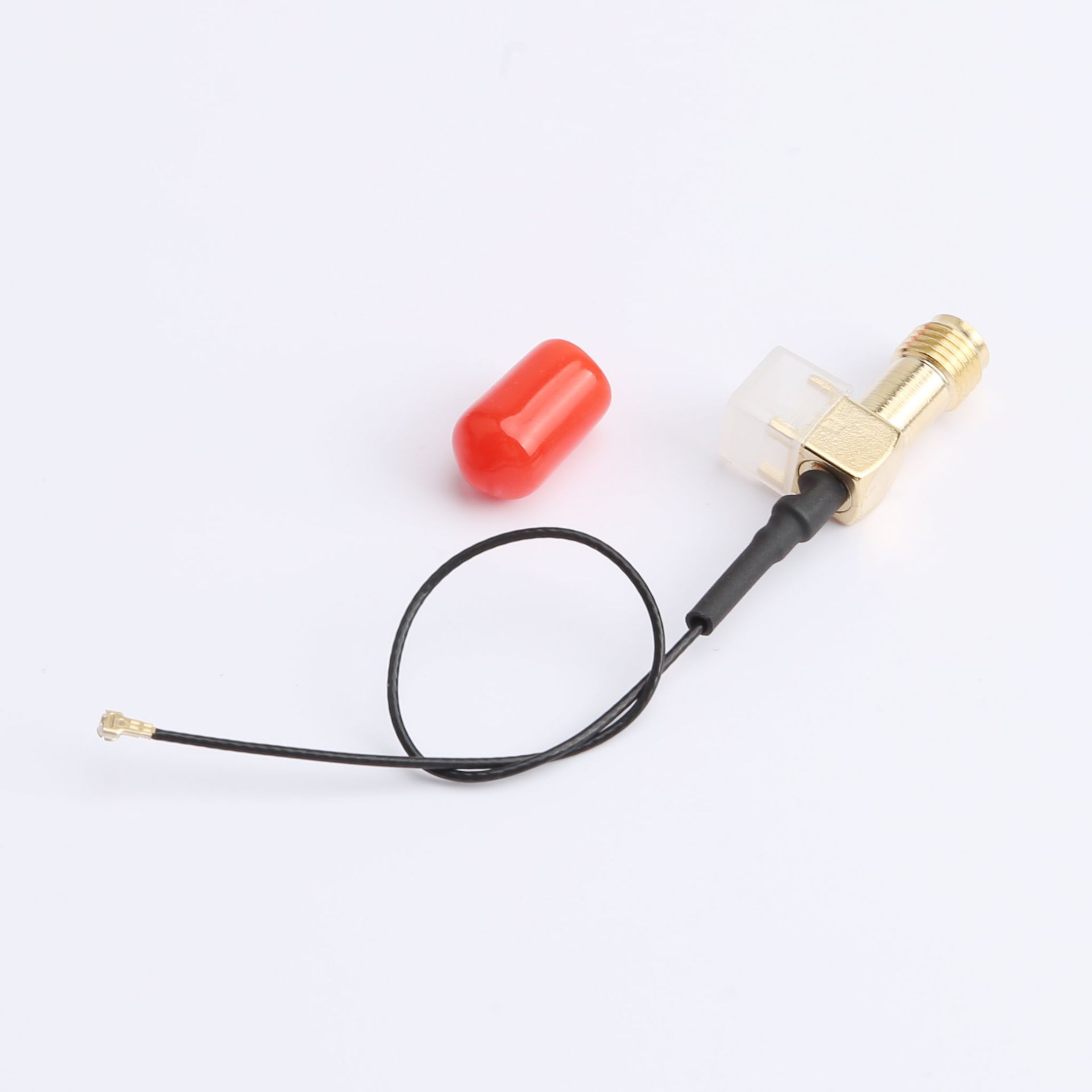

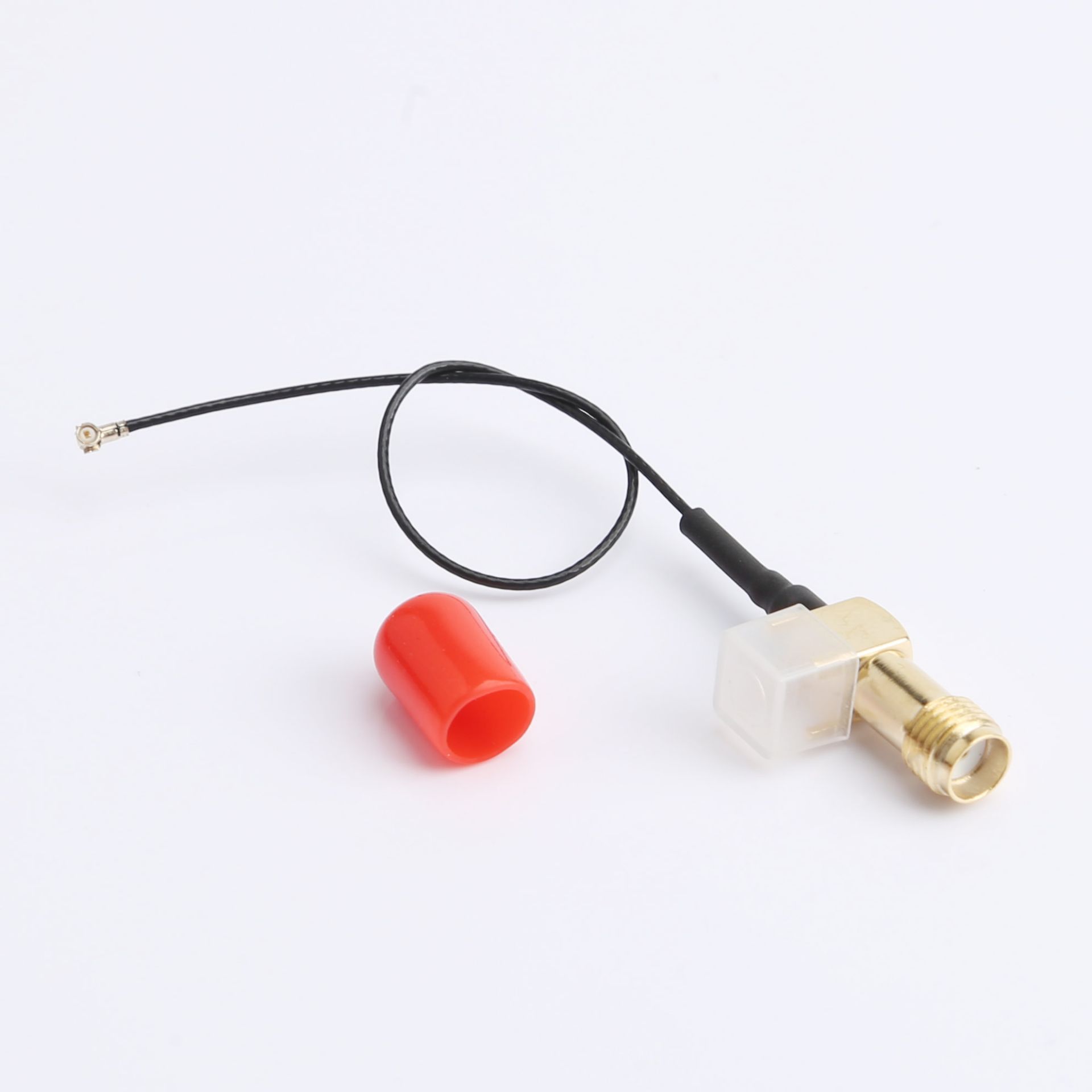

该产品为一款IPEX三代接口转SMA母头的射频同轴连接线，采用RG0.81黑色同轴线缆，总长度为120mm。SMA端为镀金四脚半牙母头设计（无凹槽，螺纹长度5mm），结构紧凑，适用于空间受限的小型设备内部射频信号连接。

品牌名称：kinghelm(金航标)

商品型号：KH-IPEX3-SMAKWE5-RG0.81-B120H

包装方式：袋装

商品毛重：4.4克(g)

下载数据手册在线咨询

产品详情产品文档技术支持

名称：
射频连接线（IPEX三代转SMA母头）KH-IPEX3-SMAKWE5-RG0.81-B120H

概述：
该产品为一款IPEX三代接口转SMA母头的射频同轴连接线，采用RG0.81黑色同轴线缆，总长度为120mm。SMA端为镀金四脚半牙母头设计（无凹槽，螺纹长度5mm），结构紧凑，适用于空间受限的小型设备内部射频信号连接。

特性：

IPEX三代接口，适配微型射频连接需求

SMA母头镀金四脚半牙结构，提升接触稳定性

采用RG0.81同轴线，线径细、柔韧性好

线长120mm，提供更充足的布线空间

额定电压300V，满足常规使用需求

优势：

体积小巧，适合高密度安装环境

接口连接牢固，降低松动风险

良好的信号传输性能，减少损耗

柔性线材便于布线，提升装配效率

镀金工艺有助于延长接口使用寿命

参数：

类别	IPEX转SMA
IPEX代数	3代
额定电压	DCV 300V 10MS
导通电阻	3.0 OHM/MAX.
绝缘电阻	5.0M OHM/MIN.

应用：

无线通信模块连接

蓝牙、Wi-Fi等射频模块内部连接

智能终端设备天线延伸

工业类电子设备信号传输

小型嵌入式设备射频接口转换

注意：

安装IPEX接口时需垂直按压，避免侧向受力

避免频繁插拔，以延长接口使用周期

使用过程中避免过度弯折线缆

焊接或装配时注意防静电操作

请在额定电压范围内使用

总结：
KH-IPEX3-SMAKWE5-RG0.81-B120H是一款结构紧凑、连接稳定的射频转接线，提供更充足的布线空间，适用于结构稍复杂的设备内部连接需求。
