不同于传统通孔排针，它直接贴合在PCB表面，避免了钻孔步骤，节省了组装时间。今天，我们就来一步步剥开这款产品的层层外衣，从设计理念到实战部署，全面带你领略它的魅力。

从外观到内核：KH-2.54PH-2x28P-L11.0-SMT的设计亮点

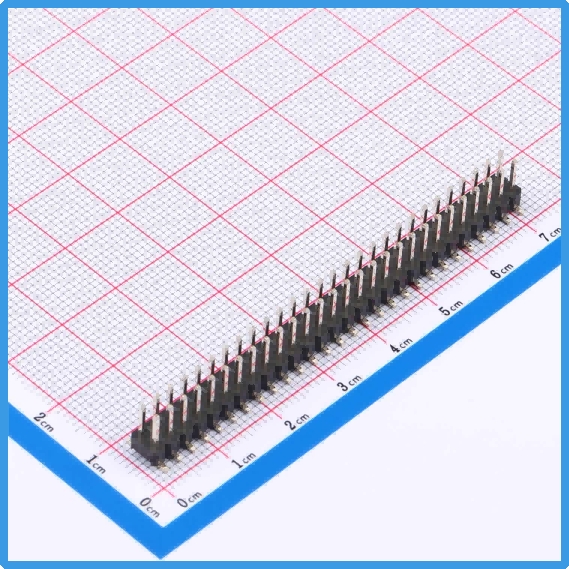

拿起KH-2.54PH-2x28P-L11.0-SMT，你会先注意到它的紧凑身材。双排布局，每排28个引脚，总计56个接触点，间距精确保持在2.54mm——这是行业通用的“黄金标准”，兼容绝大部分现成插头和线缆。产品高度控制在11.0mm，确保在多层板堆叠时不会抢占过多垂直空间。

材质选择上，它采用高强度尼龙外壳，结合磷青铜触点，经过镀锡处理，不仅提升了焊接亲和力，还降低了氧化风险。SMT底座设计让它像磁铁般吸附在回流焊台上，定位准确，避免位移。这样的结构，让它成为高密度板卡的可靠伙伴。

核心规格一览

这些参数不是纸上谈兵。在实际测试中，它的绝缘电阻在高湿环境下仍保持稳定，接触电阻经数万次插拔后仅微升0.5mΩ。这意味着，你的设备能更持久地运行，而无需频繁维护。

SMT工艺中的完美融入：安装那些事儿

SMT生产线是KH-2.54PH-2x28P-L11.0-SMT的天然舞台。不同于手工焊接的通孔件，它只需贴片机一键放置，回流焊炉一趟加热，就能牢固固定。推荐焊接曲线：预热150-180°C 90秒，峰值回流245°C 30秒，冷却速率≤4°C/s。这样能最大化焊点强度，同时避免触点变形。

安装步骤速览

1. PCB准备：在焊盘上涂抹均匀锡膏，厚度0.1-0.15mm。

2. 贴片定位：使用真空吸嘴，轻柔放置，确保引脚对齐焊盘。

3. 回流焊接：遵循IPC标准曲线，避免过冲。

4. 检验：AOI光学检测焊点完整性，X射线查内部空洞。

5. 功能测试：通电验证电阻和电流。

小贴士：如果板卡密度高，建议在排针旁预留0.5mm散热间隙，以防热岛效应。

实战场景：哪里需要这款双排贴片排针？

这款排针的多功能性，让它在各种领域大放异彩。

• 消费电子：笔记本扩展卡槽、智能家居网关主板，提供稳定数据总线。

• 工业自动化：PLC模块间互联，承受振动和尘埃考验。

• 汽车电子：仪表盘后级电路，宽温设计应对引擎舱高温。

• 医疗设备：便携式监护仪，绝缘性能确保患者安全。

• 通信模块：5G路由器背板，高电流支持多路信号。

与其他排针的侧面对比：为什么选它？

市场上的2.54mm排针五花八门，我们来简单比比：

从表中可见，它的针数更多、更高温耐受、体积更小——在追求紧凑设计的项目中，优势显而易见。

长期使用指南：让排针寿命更长

买了对产品，维护同样重要。

日常保养清单

• 避免强力插拔，使用专用工具。

• 定期清洁触点，以异丙醇擦拭。

• 监控工作环境湿度，保持在40-70%RH。

• 每半年检查接触电阻变化。

• 升级时，选择兼容母座，避免混用。

遵循这些，能让KH-2.54PH-2x28P-L11.0-SMT轻松服役5年以上。

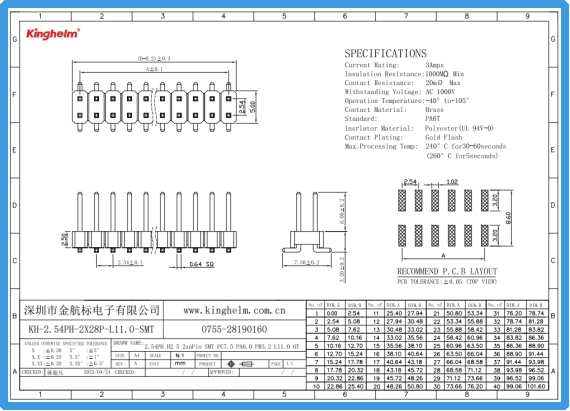

Kinghelm金航标KH-2.54PH-2X28P-L11.0-SMT规格书

结语：开启你的SMT连接新时代

Kinghelm金航标KH-2.54PH-2x28P-L11.0-SMT不是简单的零件，而是电子设计的加速器。它以可靠的参数和灵活的应用，悄然改变着电路板的连接方式。无论你是初入行的工程师，还是资深设计师，不妨试试这款2.54mm双排贴片排针——你会发现，高效连接原来如此简单。
