每日一品——Kinghelm金航标SMT排母KH-2FH-2X13P-SMT：高密度PCB优选
2026-02-03
83
随着电子设备向小型化、高集成化迭代，高密度PCB设计成为行业主流趋势，连接器作为板间信号与电流传输的核心组件，其尺寸、性能与适配性直接影响设备整体稳定性。Kinghelm金航标推出的SMT排母KH-2FH-2X13P-H4.3-SMT，以2.0mm间距的紧凑设计、可靠的电气性能，适配高密度PCB的安装需求，广泛应用于各类中小型电子设备的互连场景，成为兼顾空间利用率与传输稳定性的实用选择。

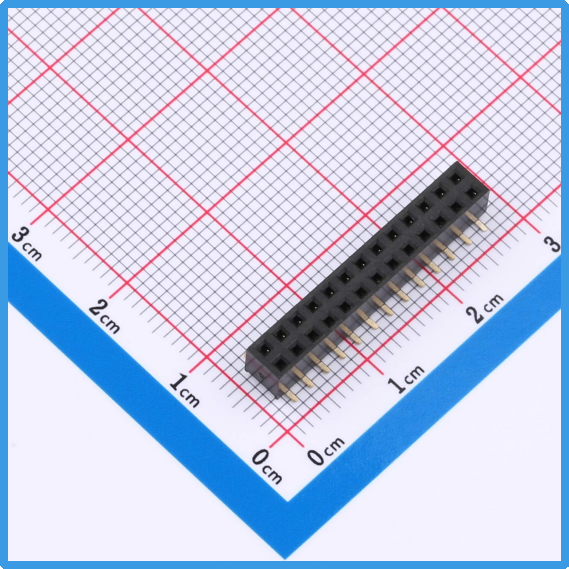

Kinghelm金航标KH-2FH-2X13P-H4.3-SMT产品图
作为一款针对性优化的贴片式排母，Kinghelm金航标KH-2FH-2X13P-H4.3-SMT在结构设计上贴合高密度PCB的布局特点，核心规格参数兼顾实用性与适配性。产品采用2x13Pin双排布局，可满足多通道信号与电流的同步传输需求，相较于单排排母，在相同安装空间内实现传输效率的提升，适配多模块集成的PCB设计场景。其采用U型结构设计，搭配H4.3mm的塑胶高度，既能适配不同厚度的PCB板层叠需求，又能减少安装空间占用，契合电子设备小型化的设计趋势。
产品封装采用SMD贴片工艺，引脚间距为2.0mm，属于紧凑型间距设计，相较于常规2.54mm间距产品，能有效提升PCB板的线路密度，帮助工程师优化板上布局，预留更多空间给其他核心元器件。同时，产品标注的W4.5、PC6.5、PB4.6等尺寸参数，经过精准管控，可确保与PCB焊盘完美匹配，降低贴片偏差风险，适配自动化生产线作业，提升批量生产的一致性与效率。该产品单颗毛重仅1.3克，轻量化设计可减少整体设备负载，搭配管装包装，便于存储、运输及自动化上料，适配规模化生产场景。
电气性能是连接器可靠运行的核心，KH-2FH-2X13P-H4.3-SMT在关键电气参数上表现均衡，可适配多场景工作需求。产品额定电流为1.5A，能满足中小型电子设备的电流传输需求，避免过载导致的设备故障；接触电阻最大值不超过20mΩ，可减少信号传输过程中的损耗，保障信号传输的连续性与稳定性，避免因接触不良引发的信号中断问题。其绝缘电阻最小值为1000MΩ，耐压值可达AC 500V，能有效提升电气安全性，防止绝缘失效引发的短路、漏电风险，适配不同电压环境下的工作需求。
在材质与工艺层面，该排母延续Kinghelm金航标对品质的管控标准，核心材质与执行标准均有明确规范。接触材料采用黄铜，黄铜具备优良的导电性与结构强度，能稳定承载额定电流，适配中小型电子设备的传输需求，同时兼具合理的机械弹性，助力提升端子插拔寿命与接触稳定性；接触镀层采用闪金工艺，可有效降低接触电阻，增强端子抗氧化、耐腐蚀能力，减少长期使用后的性能衰减，进一步保障信号传输的连续性。绝缘基座选用聚酯材质，符合UL 94V-0阻燃标准，阻燃性能可靠，能大幅提升电气使用安全性，同时可耐受SMT回流焊高温，避免焊接过程中出现变形、老化等问题，保障产品结构完整性。产品执行PA6T标准，严格的生产工艺与标准化管控，让产品在机械强度、耐腐蚀性等方面具备稳定表现，可适应工业控制、消费电子等多领域的工作环境。
基于紧凑结构与稳定性能，KH-2FH-2X13P-H4.3-SMT的应用场景覆盖广泛，尤其适配高密度PCB的各类设备。在消费电子领域，可用于智能手环、平板电脑、小型路由器等设备的主板与功能模块连接，兼顾空间利用率与传输稳定性；在工业控制领域，适配小型PLC控制器、传感器模块等设备，能耐受一定的环境干扰，保障工业设备稳定运行；在通信设备领域，可用于小型通信模块的板间互连，减少信号传输损耗，适配高频信号传输需求。此外，该产品还可应用于医疗辅助设备、智能检测仪器等对连接器小型化、可靠性有要求的场景。
作为Kinghelm金航标连接器系列的重要产品，KH-2FH-2X13P-H4.3-SMT精准切入高密度PCB的适配需求，以紧凑的结构设计、均衡的电气性能、可靠的品质表现，成为工程师选型时的实用选项。在电子设备高集成化、小型化的发展趋势下，这类兼顾空间利用率与传输稳定性的紧凑型排母，将逐步扩大应用范围。Kinghelm金航标凭借对连接器技术的持续优化，结合市场需求迭代产品，为各类电子设备提供适配的互连解决方案，助力行业技术升级。

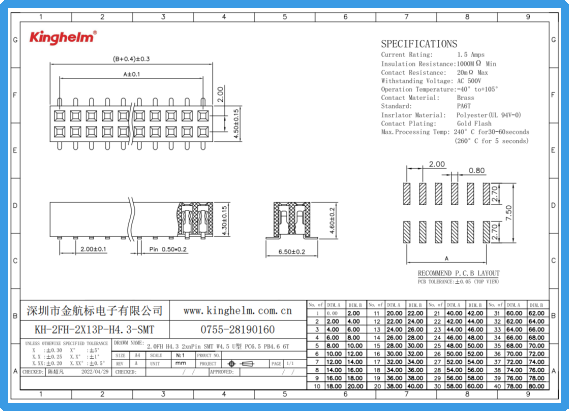

Kinghelm金航标KH-2FH-2X13P-H4.3-SMT规格书
选型过程中，工程师可结合PCB布局尺寸、电流电压需求、安装工艺等因素，判断该产品是否适配具体项目。排母KH-2FH-2X13P-H4.3-SMT的标准化规格的设计，可降低选型与替换成本，同时依托Kinghelm金航标的品牌服务，为采购与应用提供配套支持，兼顾实用性与性价比，成为高密度PCB设计中的靠谱互连组件。
