在电子产品的内部结构中，连接器往往不是最醒目的部件，却几乎参与了每一次信号和电流的传递。排母作为常见的板端连接器类型，承担着模块之间“对接”的基础工作。金航标（Kinghelm）推出的 KH-A2541HWV-8P 排母，正是一款围绕实用性与稳定连接需求设计的 2.54mm 间距单排排母产品。

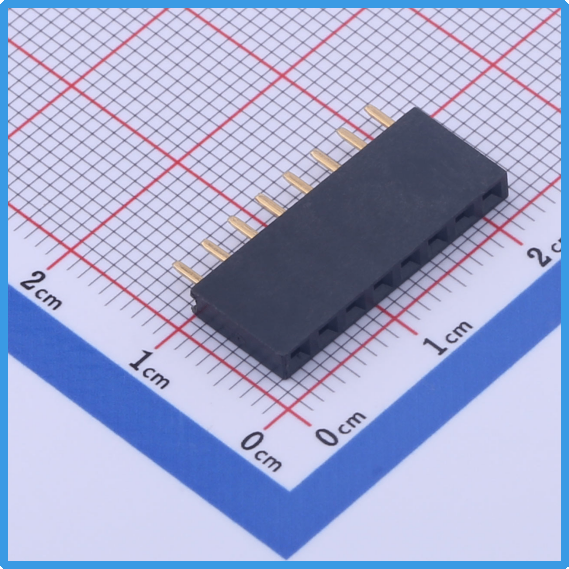

Kinghelm金航标KH-A2541HWV-8P产品图

一、从结构入手，理解这款排母的定位

Kinghelm金航标 KH-A2541HWV-8P 采用 1×8P 单排结构，总孔位数为 8P，间距为常见的 2.54mm。这一规格在电子行业中应用广泛，无论是开发板、控制板，还是功能扩展模块，都能较为轻松地匹配使用。

与不少常见排母不同的是，该型号采用 方孔插孔设计。在实际使用中，方孔对插针的包裹感更明确，插入后不易产生左右晃动，这种结构对于需要保持长期连接状态的电路模块尤为重要。尤其在设备运行过程中存在轻微振动或插拔操作的场景下，方孔结构更有利于保持连接状态的稳定。

插孔方向为顶部，配合直插式安装方式，整体结构直观，装配路径清晰，适合常规 PCB 设计与生产流程。

二、2.54mm 间距的实用价值

2.54mm 间距可以说是排母产品中最常见、也最“通用”的一种规格。KH-A2541HWV-8P 延续了这一成熟设计，使其在选型和替换时更具灵活性。

对于工程师而言，这意味着在设计阶段不需要为接口尺寸做额外调整；对于生产端来说，也更方便与现有排针、线束或模块进行搭配，减少适配成本。单排布局在 PCB 上占用空间相对可控，便于在电路板上进行有序排布。

三、电气性能满足常规应用需求

在电气参数方面，KH-A2541HWV-8P 的配置更偏向于日常电子设备和工业控制类应用的常用区间：

• 额定电流为 3A（AC/DC）

• 额定电压为 250V（AC/DC）

• 接触电阻控制在 20mΩ 以内

• 绝缘电阻不低于 1000MΩ

• 可承受 1500V AC / 1 分钟耐压测试

这些参数在实际使用中，能够支持信号传输及中低功率电源连接。在合理的电路设计前提下，有助于维持稳定的电气连接状态，减少接触异常对系统运行的影响。

四、材料选择与结构细节

KH-A2541HWV-8P 的插孔接触件采用 黄铜材质，表面为镀金并覆镍底。这种结构在连接器产品中较为常见，兼顾导电性能与耐用性，适合多次插拔及长期使用。

绝缘本体使用 PBT 材料，阻燃等级达到 UL94 V-0，颜色为黑色。PBT 本身具备良好的耐热性和机械强度，在焊接和使用过程中不易出现明显变形，对连接器整体结构稳定性起到支撑作用。

单颗产品毛重约 0.792g，体积与重量控制合理，适合在对空间和重量有一定要求的电路设计中使用。

五、温度适应能力与环境适配性

在工作环境方面，KH-A2541HWV-8P 的工作温度范围为 -40℃ 至 +105℃。这一范围覆盖了大多数电子设备常见的使用环境，无论是室内设备还是部分工业场景，都具备一定的适应能力。

在温度变化较为频繁的应用中，连接器材料的稳定性尤为重要。合理的材料搭配有助于排母在冷热变化过程中保持结构完整，减少因热胀冷缩引起的接触变化。

六、安装方式与实际使用感受

该型号排母采用 直插式安装，适合波峰焊或手工焊接工艺。2.54mm 标准孔距让 PCB 开孔设计更加简洁，便于批量生产和后期维护。

顶部插孔方向在板卡堆叠、模块组合中较为常见，装配人员在插拔操作时更容易确认方向，降低装配出错的概率。单排结构也使接口更直观，便于后期排查和更换。

七、常见应用场景

结合其结构和参数特点，KH-A2541HWV-8P 排母常用于以下类型的应用中：

• 控制板与功能模块之间的连接

• 电源板、信号板中的接口对接

• 工业设备内部的模块化结构

• 消费类电子产品的内部连接方案

在这些应用中，排母并非追求复杂功能，而是强调连接稳定、装配清晰与长期使用的可靠表现。

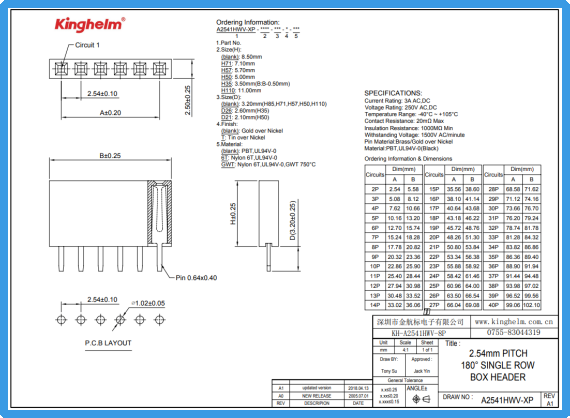

Kinghelm金航标KH-A2541HWV-8P规格书

八、结语

Kinghelm金航标 KH-A2541HWV-8P 排母并不是一款追求外观或复杂结构的产品，它更注重的是基础连接功能本身。通过方孔结构、标准 2.54mm 间距以及成熟的材料配置，这款排母在实际应用中展现出较好的通用性和稳定性。

对于需要一款结构清晰、参数明确、适合常规 PCB 设计的单排排母产品来说，Kinghelm金航标 KH-A2541HWV-8P 提供了一种务实且易于使用的连接选择。
