在电子产品设计中，真正影响 PCB 成板效率的，往往不是核心芯片，而是连接器的结构与安装方式。尤其在小型控制板、模块化电路或堆叠式结构中，如果排母高度过高、插接方向不合理，很容易与外壳、屏蔽罩或周边器件产生干涉，压缩走线和元件布局空间，导致 PCB 在后期频繁修改，设计周期被不断拉长。

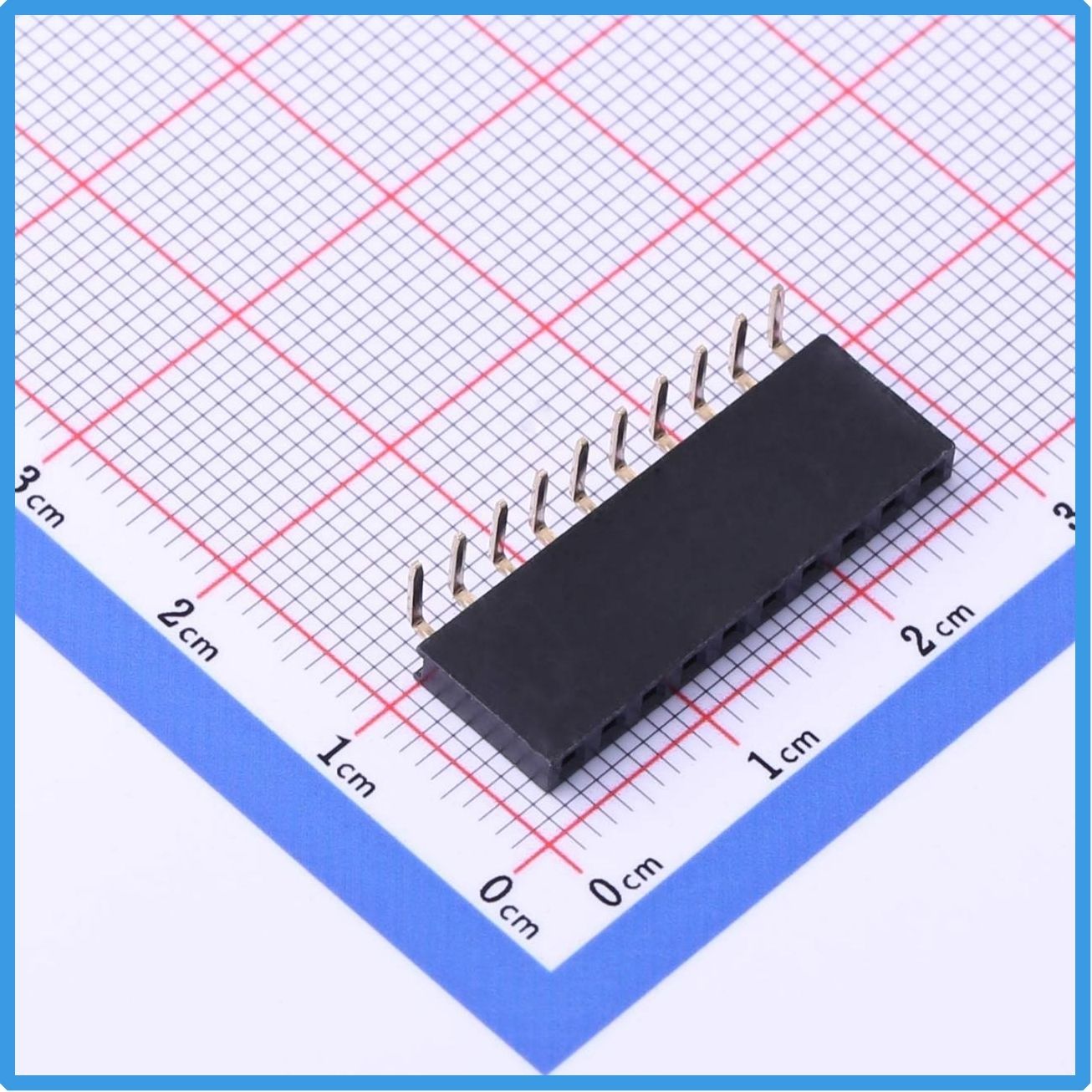

Kinghelm金航标KH-2.54FH90-1X10P-H8.5产品图

在这类场景下，连接器如果本身能够“配合布局”，往往可以在设计阶段就避免大量返工。Kinghelm金航标排母 KH-2.54FH90-1X10P-H8.5 并非通过堆叠复杂参数来吸引注意，而是围绕 PCB 实际使用过程中常见的问题，从结构形式、尺寸控制以及工艺适配等方面做出更均衡的设计取舍。

在空间受限的控制板或功能模块中，直插排母通常需要预留较大的垂直安装高度，不仅容易造成外壳干涉，还会迫使接口位置被动调整，进一步增加布局复杂度。KH-2.54FH90-1X10P-H8.5 采用 90° 弯插结构，将插接方向由垂直改为侧向连接，使信号从水平方向引出，有效降低整体高度占用。在保持 2.54mm 标准间距与 1×10P 单排结构的前提下，兼容常见排针与线束接口，更适合空间紧凑、器件密集的 PCB 布局环境，让连接器不再成为高度设计的限制因素。

对于需要频繁插拔的调试接口、扩展接口或可维护模块，如果端子材料或表面处理不稳定，容易出现接触电阻波动、信号间歇性中断等问题，且排查成本较高。该型号排母选用黄铜端子，并进行 Gold Flash 表面处理，在保证导电性能的同时，有助于降低多次插拔过程中接触阻抗变化的风险。其接触电阻不大于 20mΩ、绝缘电阻不小于 1000MΩ，在常规电子应用中能够保持较为稳定的电气连接状态。

在实际生产中，不同工厂或产线可能采用波峰焊、插件焊或混合工艺，如果连接器耐温性能不足，容易在焊接阶段出现塑胶变形或结构应力，从而影响焊点质量与装配精度。KH-2.54FH90-1X10P-H8.5 的绝缘本体采用 PA6T / Polyester 材料，符合 UL 94V-0 阻燃等级，可适应 240℃ 30–60 秒或 260℃ 5 秒的加工条件，在常见焊接工艺下保持结构稳定，使前期 PCB 布局方案更容易顺利通过生产验证。

对于需要长期运行或工作环境温差较大的设备，如工业控制模块或持续运行的电子单元，连接器的环境适应性同样不可忽视。该排母支持 -40℃ ~ +105℃ 的工作温度范围，配合 3A 额定电流与 AC 1000V 的耐压能力，在信号连接及中低功率供电场景中兼顾电气性能与环境适应性，避免因环境因素反向限制整体设计。

在项目后期或产品系列化过程中，清晰的型号与参数同样有助于降低选型与管理成本。KH-2.54FH90-1X10P-H8.5 的关键信息明确，包括 10P 单排、8.5mm 塑高、90° 弯插结构、袋装包装以及单件毛重约 0.946g，便于在 PCB 封装设计、BOM 管理及库存识别中快速区分，减少误选和重复确认。

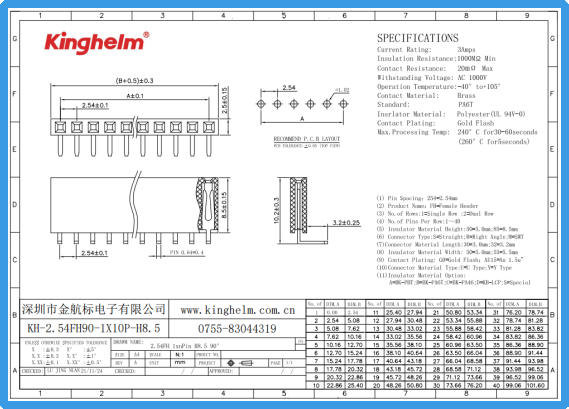

Kinghelm金航标KH-2.54FH90-1X10P-H8.5规格

排母虽小，却常常决定 PCB 布局是否顺利。Kinghelm金航标 KH-2.54FH90-1X10P-H8.5 从真实应用场景出发，通过合理的结构与材料选择，让连接器更多地服务于设计本身，而不是成为限制设计的因素。
