在各种电子设备中，电源接口往往是最容易被忽视，却又至关重要的一部分。无论是路由器、小型音箱，还是智能小家电，都离不开稳定的电源输入。而在众多电源接口类型中，DC电源插座因结构简单、适配范围广，被广泛应用于各类直流供电场景。

所谓DC电源插座，通常是指用于连接直流电源适配器的接口部件。它通过内外触点与插头配合，将电源稳定传输至设备内部电路。常见结构包括中心引脚、外壳接地触点以及固定焊脚等部分。不同型号的DC插座会在触点尺寸、安装方式、结构形态上存在差异，以适应不同产品的设计需求。

以 Kinghelm金航标推出的 KH-DC-002-1.0 为例，这是一款插件式DC电源插座，采用弯插安装方式，触点内径为1.0mm，触点外径为4.2mm，单个产品毛重约0.507g，支持ROHS标准，适用于对环保和材料合规性有要求的电子产品设计。

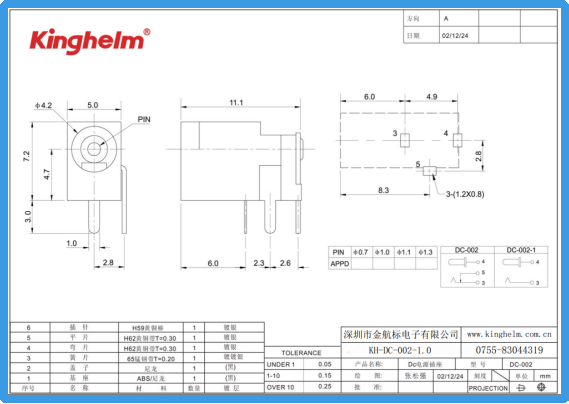

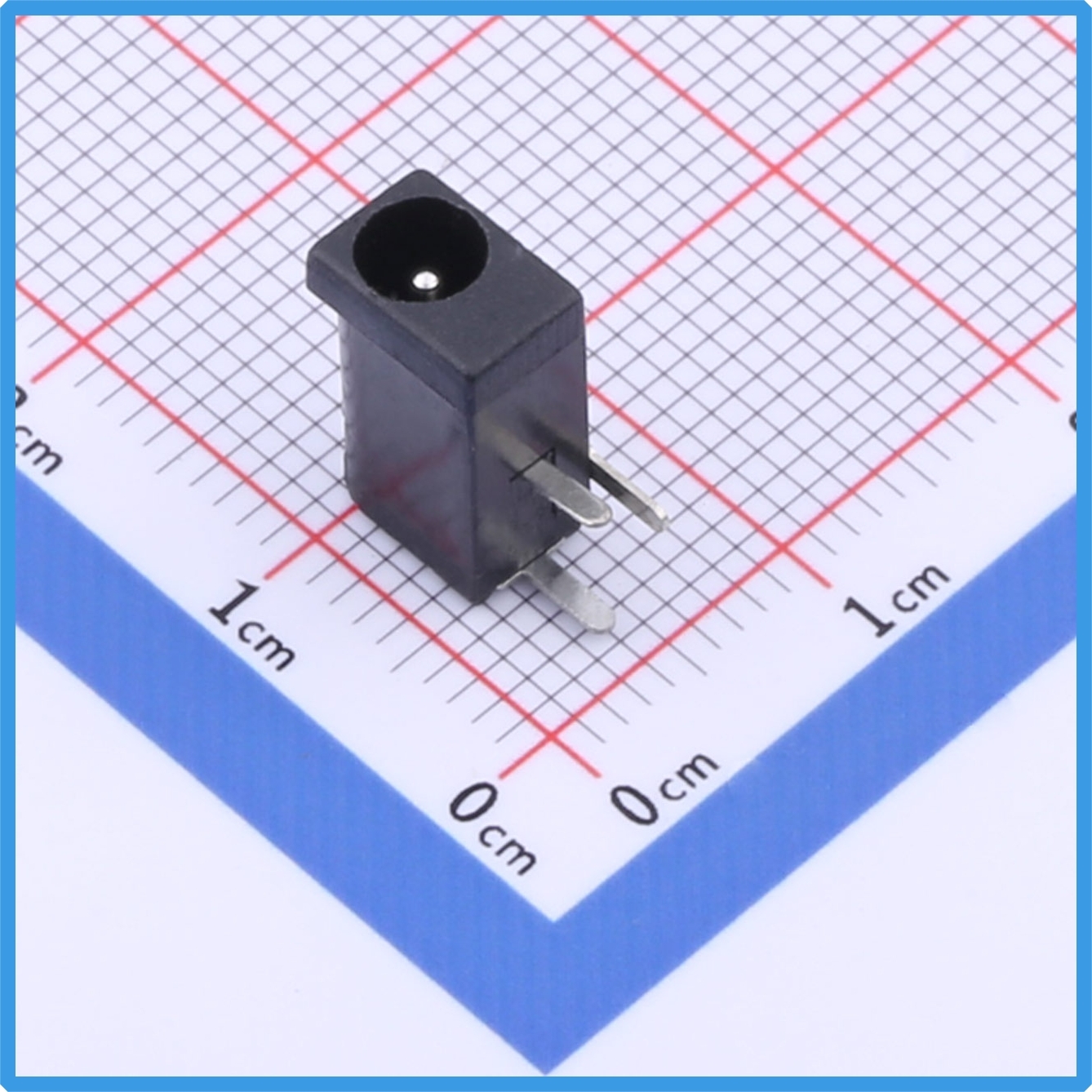

Kinghelm金航标KH-DC-002-1.0产品图

插件式与弯插结构的应用优势

在安装方式上，Kinghelm金航标 KH-DC-002-1.0 采用插件封装形式。这类结构在中小型设备主板中较为常见，安装时通过通孔焊接固定在PCB板上，相较于贴片结构，插件方式在机械强度方面更具优势，适合插拔频率较高或外力干扰较大的应用环境。

弯插结构的特点在于插口方向与PCB板呈一定角度，通常为直角设计。这种布局有利于优化整机内部空间结构，尤其适用于壳体空间较为紧凑、需要侧面出线的产品设计。对于追求结构紧凑和装配效率的制造厂商来说，弯插形式有助于简化整机装配流程。

中心引脚直径范围及常见规格

在DC电源插座的选型中，中心引脚直径是关键参数之一。市面上常见的中心引脚直径包括0.7mm、1.0mm、1.3mm、1.65mm、2.0mm、2.5mm等规格；外径常见为3.5mm、4.0mm、4.2mm、5.0mm、5.5mm等。不同尺寸通常对应不同电流承载能力及适配器接口规格。

KH-DC-002-1.0 采用1.0mm内径设计，配合4.2mm外径，适用于特定规格的电源适配器插头。这种尺寸组合常见于小功率电子产品，如便携式设备、智能穿戴辅助设备、微型控制模块等。设计工程师在选型时，需要结合电流需求、壳体空间、使用场景等因素综合考虑。

材料与结构细节

DC电源插座的稳定性不仅取决于尺寸匹配，还与材料选择和内部结构设计密切相关。一般来说，触点部分多采用铜合金材料，表面经过镀层处理，以增强导电性能和抗氧化能力。绝缘部分通常选用耐温工程塑料，以适应焊接工艺及长期使用环境。

KH-DC-002-1.0 采用袋装方式出货，适合批量生产采购及仓储管理。插件结构便于自动或手工插装焊接，适用于中小批量生产及样机开发阶段。在实际应用中，合理的焊盘设计与焊接工艺控制，可以进一步提升产品的可靠连接性能。

应用场景拓展

DC电源插座广泛应用于消费电子、智能家居设备、小型仪器仪表、教育电子产品等领域。例如：

• 小型网络设备与路由模块

• 蓝牙音箱与便携音频设备

• LED控制器与灯带电源模块

• 智能插座与控制终端

• DIY电子项目与开发板

随着智能硬件产品形态不断丰富，对电源接口的尺寸适配与结构灵活性提出了更高要求。设计人员在开发新产品时，往往需要在空间布局、外观设计与电气性能之间找到平衡。不同规格的DC插座为这种平衡提供了更多选择。

产品系列与定制服务

在产品线布局方面，金航标提供多种规格的DC电源连接器，包括直插式、弯插式、不同内外径组合以及不同焊脚结构的型号选择。针对特殊需求，也可根据客户提供的尺寸图纸或应用参数进行结构调整和定制开发，例如改变焊脚长度、调整外壳高度或优化固定方式等。

对于从事终端产品研发的企业而言，统一供应商体系可以在后期维护、型号升级和批量采购时带来便利。尤其在项目周期较紧的情况下，稳定的供货与规格齐全的产品线有助于缩短选型和验证周期。

环保与合规趋势

当前电子产品在出口和销售过程中，普遍需要满足环保材料要求。KH-DC-002-1.0 符合ROHS相关标准，有助于产品在多个市场流通时减少材料合规方面的顾虑。随着全球对电子元器件环保性能关注度不断提升，符合规范的连接器产品成为设计初期的重要考量因素之一。

结语

在电子产品结构设计中，电源接口虽小，却承担着持续供电的重要角色。选择合适规格的DC电源插座，不仅关系到电气性能，也影响整机结构布局与用户使用体验。金航标KH-DC-002-1.0 作为一款插件式弯插DC电源插座，在尺寸、结构与应用适配方面提供了实用选择。

随着智能设备形态不断演变，DC电源连接器也在细节设计和规格丰富度上持续扩展。合理选型、规范安装与稳定供应，是电子产品稳定运行的重要基础之一。对于研发与生产企业而言，了解不同规格参数及其应用差异，有助于在产品设计初期就建立更清晰的技术路径。
