在连接器行业中，DC电源插座一直是一个相对成熟且稳定的细分市场。从早期家电到现代智能终端，从音频设备到工业控制系统，直流电源接口长期承担着稳定供电的基础角色。尽管近年来USB-C等新型接口迅速发展，但传统DC插座并未退出舞台，而是在结构优化、工艺升级和应用细分中持续演进。

以金航标Kinghelm推出的DC电源插座KH-DC-031A-1.0STM为例，这类产品在小型化、SMT工艺适配以及可靠性方面的设计思路，正体现出传统连接器在新技术环境下的转型路径。

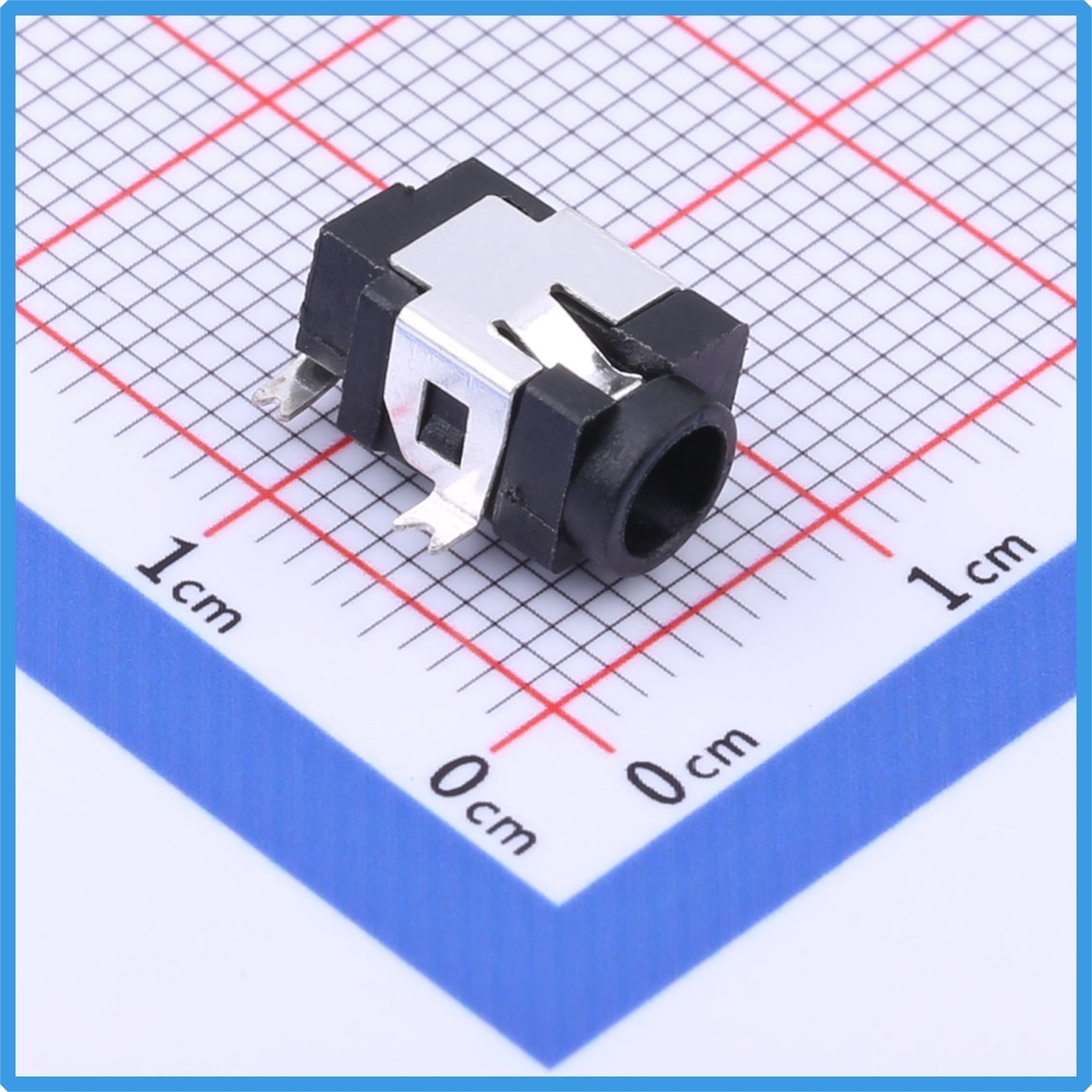

Kinghelm金航标KH-DC-031A-1.0STM产品图

一、传统DC插座的基本盘：以KH-DC-031A-1.0STM为例

Kinghelm金航标KH-DC-031A-1.0STM属于DC电源连接器类别，采用卧贴安装方式，额定电压30V，额定电流500mA，适用于常规直流供电场景。其主要技术参数包括：

• 额定负荷：DC30V 0.5A

• 接触电阻：≤0.03Ω

• 绝缘电阻：≥100MΩ（DC250V）

• 耐压性能：AC500V（50Hz）/min

• 插拔力：3~20N

• 机械寿命：5000次

• 使用温度范围：-40℃ ~ 55℃

从参数层面看，这类规格在行业中已经形成稳定标准。30V/500mA的电气能力覆盖了大量低功率设备的供电需求，例如小型家电、音频模块、LED照明驱动板、安防终端以及部分工业辅助设备。

为什么30V/500mA仍被广泛应用？

在电源设计中，很多设备的实际工作电压集中在5V、9V、12V或24V区间。30V额定电压提供了安全裕量，既满足常规设备需求，又避免过度设计带来的成本增加。

500mA电流能力对于多数控制板、电源适配器输入端而言已经足够。相比更高电流规格，低电流设计在体积控制、接触稳定性和热管理方面更易实现平衡。因此，在追求成本可控与性能稳定的应用领域，这类参数依然具有现实意义。

二、稳定性与工艺适配：卧贴结构的价值

在电子制造领域，SMT（表面贴装技术）已成为主流工艺。传统直插式DC插座需要额外的波峰焊流程，增加了生产节拍与工序复杂度。而卧贴结构的DC插座则可以直接参与SMT回流焊流程，提升自动化程度。

KH-DC-031A-1.0STM采用卧贴安装方式，具有以下优势：

1. 适配高速贴片生产线：可与其他贴片元件同步上板，减少人工干预。

2. 焊接一致性更高：回流焊工艺可实现更稳定的焊点质量。

3. PCB空间优化：卧贴设计有利于降低整机高度，满足轻薄化趋势。

在当前电子产品高度集成化背景下，连接器不仅是电气通道，更是结构设计的一部分。卧贴结构通过降低高度与优化布局，使整机内部空间利用更加紧凑。

三、技术演进方向一：小型化与高功率密度

1. 从直插到卧贴：为更薄的产品让路

随着终端设备向轻薄化发展，内部空间成为设计关键。传统直插式DC插座在垂直方向占用较大空间，而卧贴结构通过横向布局，减少了对整机厚度的影响。

这种变化并非单纯的结构调整，而是对产品形态变化的回应。从桌面设备到嵌入式模块，从外置适配器到紧凑型终端，小型化趋势推动连接器不断缩小尺寸，同时保持电气性能稳定。

2. 电流承载能力的提升：材料与结构优化

在保持体积相对紧凑的前提下，提高电流承载能力成为新的挑战。近年来，导电材料与镀层技术持续改进，接触件结构也不断优化，从而在较小接触面积下保持低接触电阻。

KH-DC-031A-1.0STM的接触电阻≤0.03Ω，体现了对导电路径与接触稳定性的重视。低接触电阻有助于降低发热风险，提高长期使用中的可靠性。

四、技术演进方向二：功能集成化

在部分应用场景中，单一供电功能已无法满足系统需求，功能集成成为趋势。

1. 带开关功能的DC插座

某些DC插座在插入电源插头时，可自动切断内部电池供电，实现电源路径切换。这种结构在便携式设备中较为常见，有助于简化主板电源管理设计。

2. 带LED指示灯的插座

在需要可视化状态提示的设备中，带LED指示功能的DC插座可以直接显示通电状态，减少额外指示电路的复杂度。

虽然KH-DC-031A-1.0STM定位于基础型直流插座，但从行业发展角度看，功能集成是未来连接器的重要方向。通过在结构中嵌入辅助功能，可以在不显著增加体积的前提下提升系统整合度。

五、未来挑战：USB-C接口的冲击与共存

近年来，USB-C接口及其PD协议在消费电子领域快速普及。统一接口、支持数据与电源双向传输、可协商电压电流等特性，使其在笔记本电脑、平板设备及部分家电产品中逐步取代传统DC插口。

那么，在这种背景下，传统DC电源插座是否会被全面替代？

1. 细分市场仍具空间

在工业设备、固定式电源系统、低成本电源方案中，传统DC插座依然具有现实意义：

• 高电压/电流直通能力：无需复杂协议协商，电源路径简单。

• 抗干扰能力较强：结构单一，信号与电源分离。

• 设计与维护成本较低：无需专用控制芯片。

对于一些对数据传输无需求、仅需要稳定供电的设备而言，DC插座仍然是一种合理选择。

2. 共存而非替代

USB-C更适合多功能、高功率、便携式场景；而传统DC插座则在固定供电、模块化系统和成本敏感型应用中保持稳定需求。二者并非简单的替代关系，而是根据应用需求进行分工。

六、经典连接器的长期价值

从技术角度看，连接器行业的发展并非线性淘汰，而是持续细分与优化。KH-DC-031A-1.0STM所代表的基础型DC电源插座，在参数配置、结构设计与工艺适配方面体现出成熟产品的稳定性。

其特点包括：

• 满足常规直流供电需求的电气能力

• 卧贴结构适应SMT自动化生产

• 稳定的接触与绝缘性能

• 适应-40℃至55℃的使用环境

在电子设备不断更新的背景下，经典接口并未失去意义，而是在不同应用场景中继续发挥作用。随着小型化、功能集成与制造工艺优化的发展，DC电源插座将以更加精细化的方式存在于产业链中。

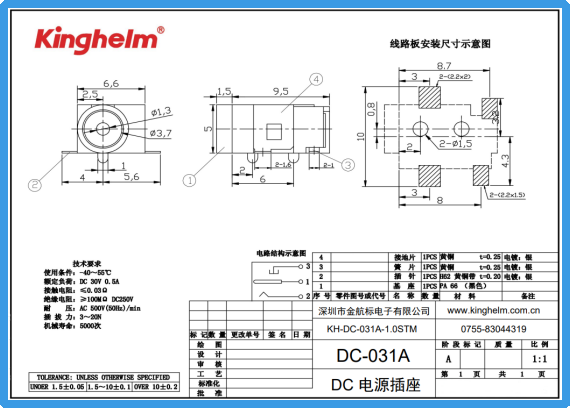

Kinghelm金航标KH-DC-031A-1.0STM规格书

结语

DC电源插座作为连接器领域的重要组成部分，虽然诞生已久，但在结构优化与应用细分中持续演进。以金航标KH-DC-031A-1.0STM为代表的卧贴式DC插座，体现了传统连接器在现代制造体系中的适应能力。

在USB-C等新型接口不断扩展应用范围的同时，传统DC接口将在工业设备、特定电源系统以及成本敏感型产品中保持稳定位置。连接器行业的未来，并非新旧更替，而是在不同需求下实现长期共存与持续优化。
