在高清音视频设备迅速普及的今天，HDMI接口已经成为电视、显示器、机顶盒、游戏主机以及各类消费电子设备中不可或缺的连接标准。无论是家庭娱乐系统还是工业显示终端，稳定、高速的信号传输都离不开高质量的连接器作为支撑。在众多电子元器件中，HDMI连接器虽然体积不大，却承担着关键的信号连接任务。金航标推出的HDMI连接器 KH-HDMI-0007，正是一款专为稳定高清传输而设计的重要接口器件。

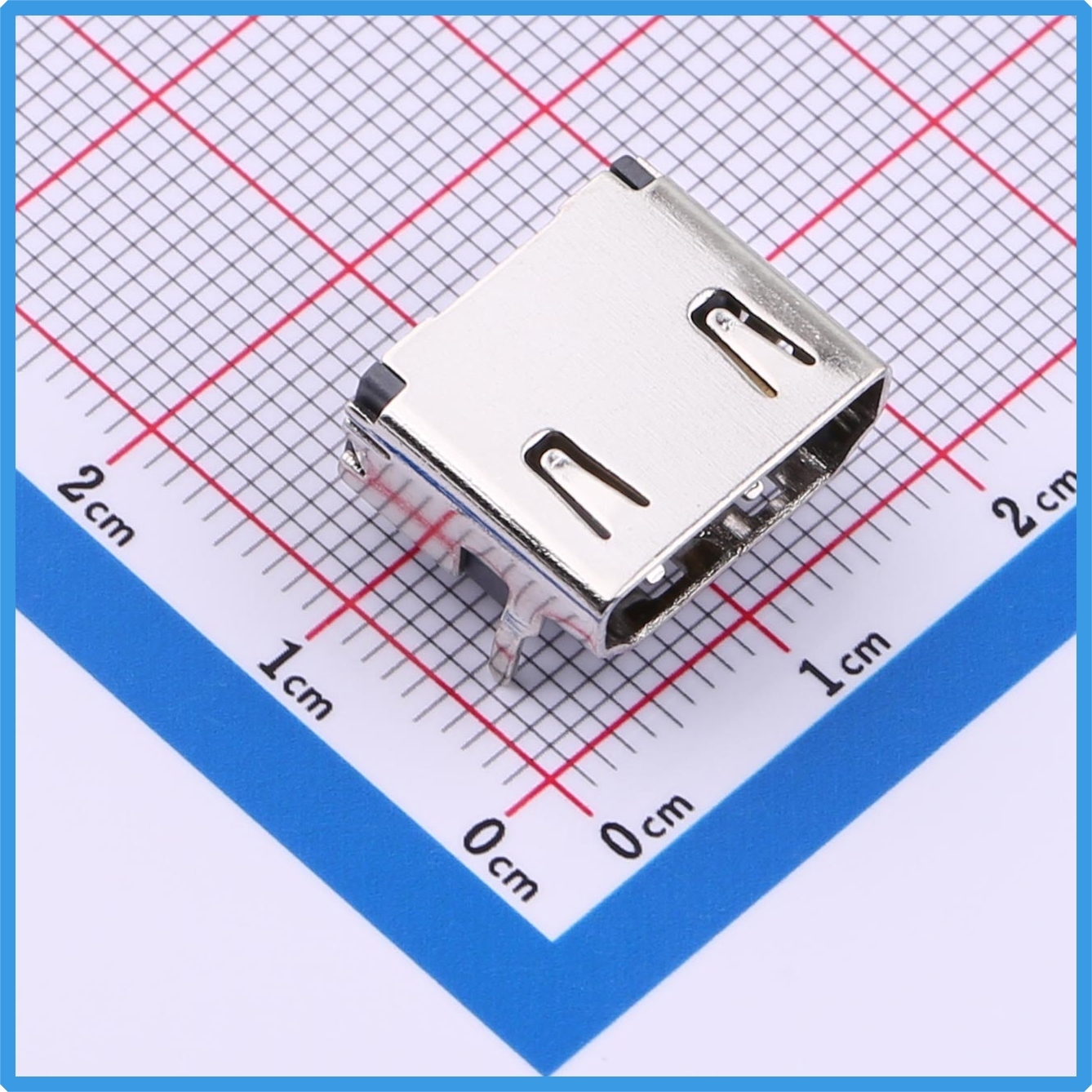

Kinghelm金航标KH-HDMI-0007产品图

HDMI接口在电子设备中的重要性

HDMI（High Definition Multimedia Interface）是一种用于传输高清视频和音频信号的数字接口标准。相比传统的模拟接口，HDMI能够在单一连接线中同时传输高清图像和多声道音频信号，具有传输速度快、抗干扰能力强、连接简单等特点。因此，HDMI接口广泛应用于电视机、投影仪、电脑显示器、机顶盒、游戏设备以及各类多媒体终端。

然而，在实际应用中，HDMI接口的稳定性不仅取决于线材质量，更取决于设备主板上的 HDMI连接器。如果连接器接触不良、机械强度不足或电气性能不稳定，就会导致画面闪烁、信号中断甚至设备无法识别等问题。因此，一款结构稳定、性能可靠的HDMI连接器对于整机设备而言十分重要。

金航标KH-HDMI-0007产品结构设计

KH-HDMI-0007 是一款 19PIN HDMI-A接口母座，采用标准HDMI接口结构设计，能够与常见的HDMI公头线缆实现稳定匹配连接。产品采用 插件式封装，并配合 弯插安装方式，适用于PCB板侧边安装，能够有效节省主板空间，同时方便设备外壳接口布局。

弯插式结构使接口能够与设备外壳保持良好位置对齐，在电视盒子、播放器、工业控制设备以及嵌入式显示终端中都十分常见。这种安装方式不仅方便装配，还能够增强接口的机械稳定性，减少因频繁插拔带来的焊点受力问题。

在连接器设计中，19PIN触点布局是HDMI-A接口的标准配置。每个PIN脚承担不同的信号传输功能，包括视频信号、音频信号、时钟信号以及控制信号等。KH-HDMI-0007通过精确的触点排列和稳定的结构设计，使信号能够在高速传输过程中保持良好的完整性。

稳定可靠的电气性能

为了满足各类电子设备长期稳定运行的需求，KH-HDMI-0007在电气性能方面进行了严格设计。该产品 额定电流为500mA，额定电压为40V，能够满足多数消费电子和工业设备的接口使用需求。

在绝缘性能方面，产品具有良好的电气隔离能力：

• 耐电压：500V AC（未插合）

• 耐电压：300V AC（插合状态）

这意味着连接器在工作过程中能够有效防止电气击穿，提高设备整体安全性。

在信号传输稳定性方面，连接器 接触阻抗最大为30mΩ。较低的接触电阻可以减少信号衰减，提高高速信号传输的稳定性。同时，产品 绝缘电阻达到100MΩ（未插合）和10MΩ（插合），能够有效防止信号串扰和漏电问题。

这些电气参数对于高清视频信号传输尤为重要。HDMI信号属于高速数字信号，对接口稳定性要求较高。KH-HDMI-0007通过稳定的电气性能设计，为设备提供可靠的数据传输基础。

可靠的机械性能与耐用性

在消费电子设备中，HDMI接口往往需要经历频繁插拔，因此连接器的机械性能直接影响设备的使用寿命。KH-HDMI-0007在结构设计上充分考虑了这一点。

产品 最大插入力为44.1N，确保连接器在插入时具有良好的接触稳定性；同时 拔出力范围为7N至25N，既保证接口连接牢固，又不会因过紧导致用户使用困难。

这种合理的插拔力度设计可以有效避免接口松动或过紧问题，使设备在长期使用过程中保持稳定连接。

此外，连接器整体结构坚固，商品毛重约 3.244克，结构紧凑且强度适中，适合大批量电子设备生产与长期应用。

宽温环境适应能力

电子设备在实际使用环境中可能面临不同温度条件，例如室内家电、车载设备、工业设备等。KH-HDMI-0007的 工作温度范围为 -20℃ 至 +85℃，能够适应较为广泛的环境条件。

这一温度范围意味着连接器不仅适用于普通消费电子设备，还可以应用于部分工业控制系统、智能终端以及户外设备中，具有较强的环境适应能力。

环保材料与品质标准

随着全球电子行业对环保要求的提高，连接器材料是否符合环保标准也成为重要指标。KH-HDMI-0007所使用的材料 符合RoHS环保要求，在生产和使用过程中减少对环境的影响，同时满足国际电子产品出口标准。

RoHS标准对铅、镉、汞等有害物质进行了严格限制，因此采用符合RoHS标准的连接器有助于整机产品进入更广泛的国际市场。

典型应用场景

凭借标准化接口结构与稳定性能，KH-HDMI-0007可以广泛应用于多种电子设备，包括：

• 智能电视与机顶盒

• 电脑显示器与显卡设备

• 投影仪与多媒体终端

• 游戏设备与娱乐系统

• 工业控制显示设备

• 嵌入式显示系统

在这些应用中，HDMI连接器承担着高清视频与音频信号传输的重要任务，是设备正常运行的关键组件之一。

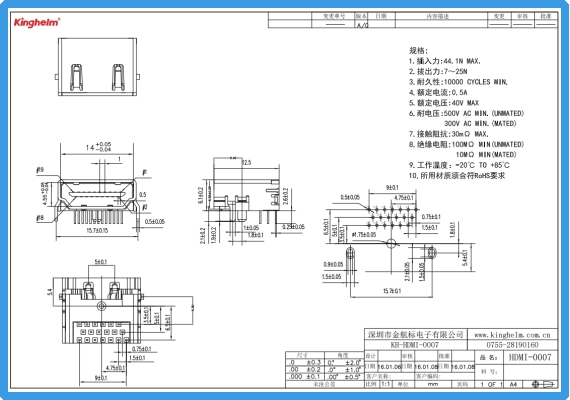

Kinghelm金航标KH-HDMI-0007规格书

结语

在高清显示和多媒体设备不断发展的背景下，稳定可靠的接口连接显得尤为重要。虽然HDMI连接器只是整机设备中的一个小型元件，但它直接关系到信号传输质量和用户体验。

金航标 KH-HDMI-0007 HDMI连接器通过标准化19PIN结构、稳定的电气性能、可靠的机械设计以及良好的环境适应能力，为电子设备提供稳定的高清信号连接解决方案。无论是在消费电子领域还是工业设备应用中，这款HDMI连接器都能够发挥重要作用。

在未来高清视频与数字化设备不断发展的趋势下，高质量的接口连接器将继续成为电子设备可靠运行的重要基础，而像金航标KH-HDMI-0007这样的关键组件，也将在各类电子产品中持续发挥价值。
