随着消费电子产品持续向轻薄方向发展，内部结构设计面临越来越多的空间限制。智能穿戴设备、便携式终端、微型控制模块以及多种嵌入式电子设备在设计阶段往往需要在有限的PCB面积内完成更多功能模块的布局。在这种情况下，板上高度（Z轴空间）往往成为工程师需要重点考虑的因素之一。

在结构空间不断压缩的背景下，连接器作为电子设备内部连接的重要部件，其体积、安装方式以及连接稳定性都会直接影响整机设计。特别是在FPC（柔性电路板）连接方案中，连接器的高度、锁定方式以及安装工艺都需要与产品结构相匹配。金航标推出的0.5mm间距抽屉式FPC连接器KH-CL0.5-H1.2-4PS-SMT，正是在这种设计需求下形成的一种适配方案。

“卧贴”与“低高度”的结合

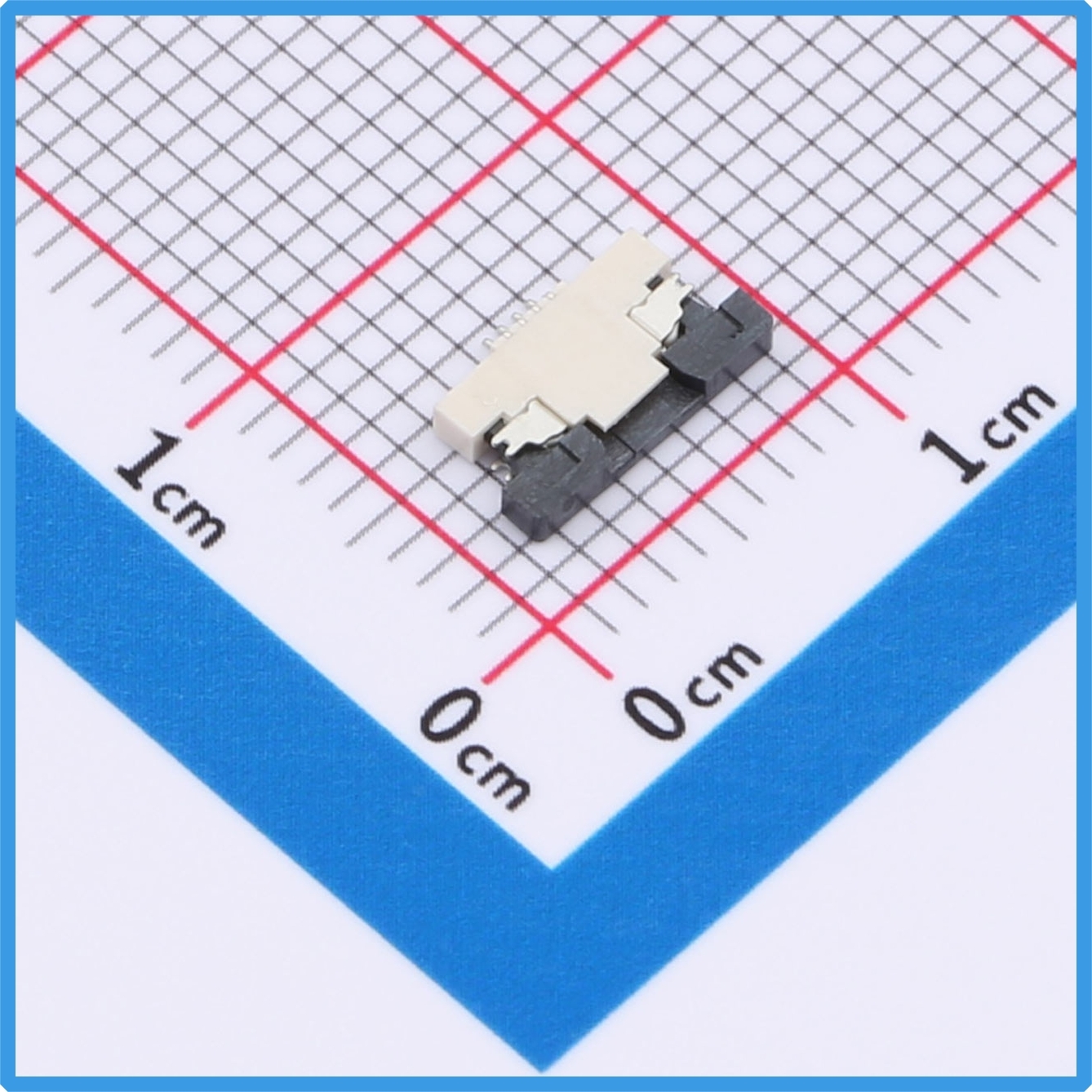

金航标KH-CL0.5-H1.2-4PS-SMT采用卧贴安装方式，板上高度为1.2mm。对于需要控制设备厚度的电子产品而言，连接器的高度直接关系到整机结构设计的灵活度。较低的结构高度能够为工程师在堆叠电路、布局元器件以及安排结构件时提供更多空间。

相比传统立式连接器，卧贴式结构在PCB表面方向上展开安装，使整体高度得到控制。这种设计方式在多层结构的电子设备中较为常见，例如智能手环、无线模块、便携医疗设备以及小型控制板等应用场景。在这些设备中，内部空间通常被电池、显示模块、天线以及传感器等部件占据，因此连接器需要在保持连接功能的同时减少对垂直空间的占用。

在0.5mm间距设计下，KH-CL0.5-H1.2-4PS-SMT可以提供4个触点连接，这种紧凑布局有助于提高PCB布线密度，也便于在有限空间中完成信号与电源连接。

抽屉式锁定：不仅仅是插得紧

在FPC连接结构中，锁定方式对连接稳定性具有直接影响。KH-CL0.5-H1.2-4PS-SMT采用抽屉式锁定结构，与常见的掀盖式或背锁式连接器相比，在操作方式和结构稳定性方面具有不同特点。

抽屉式结构在插入FPC后，通过滑动锁定部件完成固定。安装过程中无需较大的操作角度，也不需要额外翻盖动作，这种方式在结构空间较紧凑的设备中更容易进行装配。同时，锁定部件在闭合后能够对FPC形成稳定压持，从而保持触点接触稳定。

在一些存在轻微振动的设备环境中，例如便携设备、移动终端或车载辅助模块等应用场景，稳定的锁定结构能够减少FPC松动的可能性。抽屉式锁定在结构上通过滑动固定实现锁定，相比部分简单插拔结构，在连接保持方面具有一定优势。

电气性能与工艺考量

在电气结构方面，KH-CL0.5-H1.2-4PS-SMT采用上接触点设计。所谓上接触结构，是指连接器触点位于插入FPC后的上方，通过弹性触点与FPC导体接触。这种结构在某些FPC走线方向设计中具有一定便利性，例如FPC导体位于同一侧时，上接结构能够减少布线翻转需求。

合理的接触结构有助于保持信号传输稳定，同时降低接触不良带来的影响。对于低压信号连接场景，上接触设计能够满足常见控制信号与数据连接需求。

在生产工艺方面，该连接器采用SMD表面贴装封装方式，并以编带形式包装。SMD封装能够直接通过自动贴片设备完成安装，与回流焊工艺相匹配，适合规模化生产流程。编带包装便于贴片机取料，也能够在自动化生产中提高装配效率。

对于电子制造企业而言，连接器的封装形式与生产工艺兼容性同样重要。适合自动化生产的元件封装形式能够帮助生产线保持稳定节奏，同时减少人工操作带来的不确定因素。

兼容性与耐用性

在FPC连接方案中，柔性电缆厚度是选型时的重要参数之一。KH-CL0.5-H1.2-4PS-SMT适配0.3mm厚度的FPC，这一参数在产品设计阶段需要与FPC供应规格保持一致。明确的适配厚度可以帮助工程师在设计过程中避免选择不匹配的柔性线路，从而减少装配问题。

触头表面采用镀锡处理，在常规电子设备环境中，这种处理方式能够在导电性能与成本之间取得平衡。对于大多数消费类电子产品而言，镀锡触点可以满足基本的电气连接需求，同时也便于焊接工艺处理。

此外，该连接器的工作温度范围为-25℃至+85℃，适用于常见电子设备运行环境。对于室内设备、便携电子产品以及部分工业控制设备来说，这一温度范围能够满足日常工作条件。

在电气参数方面，其额定电压为50V，适用于低压信号及电源连接应用。在小型电子设备中，许多信号连接和低功率供电都处于这一电压范围内，因此可以满足多种电路设计需求。

Kinghelm金航标KH-CL0.5-H1.2-4PS-SMT规格书

总结

在电子产品持续向轻薄化发展的趋势下，连接器的结构设计逐渐向低高度、紧凑布局以及易于装配的方向发展。金航标KH-CL0.5-H1.2-4PS-SMT 0.5mm抽屉式FPC连接器，通过卧贴安装结构、1.2mm板上高度以及抽屉式锁定方式，为需要控制内部空间的电子设备提供了一种连接方案。

其上接触点结构、SMD封装形式以及编带包装方式，使其能够适配自动化生产流程，同时兼顾结构紧凑与连接稳定性。在适配0.3mm厚度FPC的前提下，该产品可以应用于多种小型电子设备的内部连接场景。

在电子产品结构不断优化的背景下，合理选择连接器类型，有助于提高设计阶段的空间利用率，并为后续生产装配提供便利。
