一、行业背景：连接器的“微”进化论

随着移动终端、智能穿戴设备以及物联网产品不断向轻薄化方向发展，电子设备内部结构的集成度也在持续提高。主板与显示模组、摄像头模组、触控模组之间的连接越来越多地依赖柔性印刷电路板（FPC）。在这种发展趋势下，FPC连接器的尺寸、结构和安装方式都在不断调整，以适应更加紧凑的设计需求。

目前市场上的FPC连接器正逐步向更小间距和更低高度演进。0.5mm间距已经成为许多消费电子设备中的常见规格，而0.3mm间距也逐渐出现在部分高密度应用场景中。同时，连接器在电路板上的高度也在持续降低，一些产品的板上高度已经接近或低于1.0mm，以满足更薄机身结构的设计需求。

在这样的技术演进背景下，金航标推出了KH系列FPC连接器，其中KH-CL0.5-H1.2-18PS-SMT是一款面向中高密度设计场景的产品。该型号采用0.5mm间距、18个触点配置，并结合1.2mm板上高度与抽屉式锁定结构，为设备设计提供一种结构紧凑且安装稳定的连接方式。

该产品采用SMT表面贴装封装形式，并以编带方式进行包装，适用于自动化贴装生产流程。在现代电子制造环境中，这种封装形式有助于提升生产效率，同时减少人工操作带来的不确定因素。

Kinghelm金航标KH-CL0.5-H1.2-18PS-SMT产品图

二、对比分析：抽屉式 vs 翻盖式

FPC连接器常见的锁定方式主要包括翻盖式结构和抽屉式结构。两种方式在安装操作、空间利用以及结构稳定性方面存在明显差异。

1、操作方式差异

翻盖式连接器通过翻转上盖来固定FPC排线。在安装过程中，需要先打开上盖，再插入FPC，然后将上盖压回原位完成锁定。虽然这种结构较为常见，但在空间受限的环境中，翻盖动作需要一定的操作空间。

相比之下，抽屉式结构的操作方式更加直接。用户只需将锁扣沿水平方向拉出，将FPC插入后再将锁扣推回即可完成固定。整个操作过程基本在水平方向进行，不需要额外的垂直空间。

这种方式在装配密集电路板时具有一定便利性，特别是在模组叠层结构中，抽屉式连接器能够减少对上方空间的占用。

2、空间利用效率

翻盖式结构在打开时需要为盖板预留一定的翻转空间。当设备内部布局较为紧凑时，这一空间需求可能对结构设计产生限制。

抽屉式结构则不同，其锁扣沿着水平方向滑动，基本不占用额外的垂直空间。因此，在多层板设计、摄像头模组堆叠或屏幕模组附近，抽屉式连接器更容易融入紧凑布局。

对于高度受限的电子产品来说，减少操作空间的需求可以帮助工程师更灵活地安排内部结构。

3、锁定结构稳定性

从结构力学角度来看，翻盖式连接器通过压板将FPC压紧在触点区域，依靠压紧力实现电气连接与机械固定。

抽屉式结构则通过滑动锁扣将排线固定在触点位置。锁扣在闭合状态下对FPC形成稳定的夹持力，使其保持在既定位置。在卧贴安装方式中，这种结构能够减少排线在使用过程中的松动情况。

在一些需要频繁装配或维护的场景中，抽屉式结构也更方便反复插拔。

三、产品力解读：KH-CL0.5-H1.2-18PS-SMT的细节设计

KH-CL0.5-H1.2-18PS-SMT在结构与参数方面进行了多项针对性设计，以适应多种电子设备应用环境。

1、微间距触点结构

该产品采用0.5mm触点间距设计，并配置18个触点，可以满足多信号线路连接需求。微间距结构在保持连接稳定性的同时，也为电路板节省更多空间。

连接器触点采用上接触结构，也就是触点位于连接器内部上方，与FPC排线金手指接触。这种结构在插入过程中对排线表面的摩擦较为均匀，有助于降低长期使用中的磨损。

对于需要较长时间稳定运行的电子设备来说，触点结构对可靠性具有重要影响。

2、低高度结构

KH-CL0.5-H1.2-18PS-SMT的板上高度为1.2mm。较低的结构高度使其更适合用于空间受限的电子产品，例如智能手表、无线耳机、便携设备以及部分工业终端。

在设备厚度不断减小的趋势下，连接器高度的控制已经成为设计中的重要因素。1.2mm的结构可以在保持机械强度的同时，兼顾设备整体结构设计需求。

3、FPC适配能力

该型号支持接入厚度为0.3mm的柔性排线，这是许多常见FPC的标准厚度之一。合适的排线匹配能够确保插入后的接触稳定性，并减少排线晃动。

在实际应用中，排线厚度与连接器结构匹配程度会直接影响装配质量，因此标准化设计对于生产制造具有重要意义。

4、耐温性能

该连接器的工作温度范围为-25℃至+85℃。这一温度范围能够满足大多数商业电子设备的使用环境要求，同时也适用于部分工业设备中的控制模块。

在不同温度条件下，材料的稳定性以及触点接触状态都会受到影响，因此温度范围的设计对于产品长期运行具有参考价值。

5、材料与表面处理

连接器触头采用锡镀层处理，这种表面处理方式在电子连接器中较为常见。锡层具有良好的焊接性能，在SMT回流焊过程中能够形成稳定焊点。

绝缘本体材料则需要具备一定的耐热性能，以承受回流焊过程中产生的高温环境。合理的材料组合有助于提升贴装过程中的稳定性，同时减少焊接缺陷的发生概率。

此外，该产品采用编带包装形式，适用于自动贴片设备的连续生产，能够满足批量制造需求。

四、未来展望

随着电子产品继续向小型化和高集成度方向发展，FPC连接器的技术路线仍在不断调整。未来产品可能在以下几个方向持续演进。

首先是间距进一步缩小。目前0.5mm间距仍是主流规格之一，但0.3mm间距连接器正在逐步进入部分高密度应用场景。更小的间距可以在有限空间中提供更多信号通道。

其次是高速信号传输需求的增加。随着显示技术和数据接口的发展，一些FPC连接器需要承担更高频率的数据传输任务。因此，在结构设计和材料选择方面，连接器厂商也在不断优化。

此外，设备结构设计的复杂程度也在提升，连接器需要适应更加多样化的安装方式，例如侧插、反向安装以及多层模组布局。

在连接器产品布局方面，金航标持续推出多种规格的KH系列产品，涵盖不同间距、不同高度以及不同锁定结构，以满足多种设计需求。

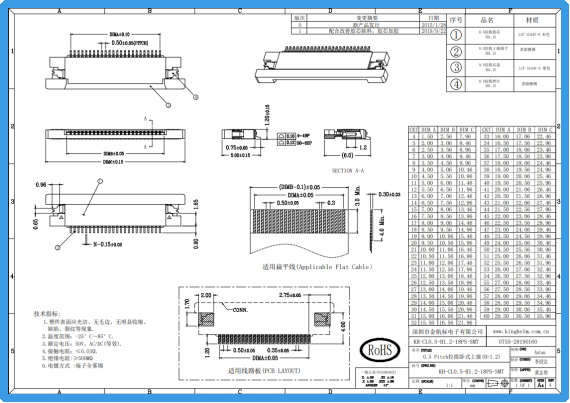

Kinghelm金航标KH-CL0.5-H1.2-18PS-SMT规格书

结语

在电子设备结构不断紧凑化的背景下，FPC连接器的结构设计与尺寸控制变得愈发重要。金航标KH-CL0.5-H1.2-18PS-SMT通过0.5mm微间距、1.2mm低高度以及抽屉式锁定结构，为柔性排线连接提供了一种稳定的实现方式。

对于需要进行高密度电路布局的产品设计来说，合理选择连接器规格有助于提高整体设计效率，并为后续生产制造提供更好的适配条件。
