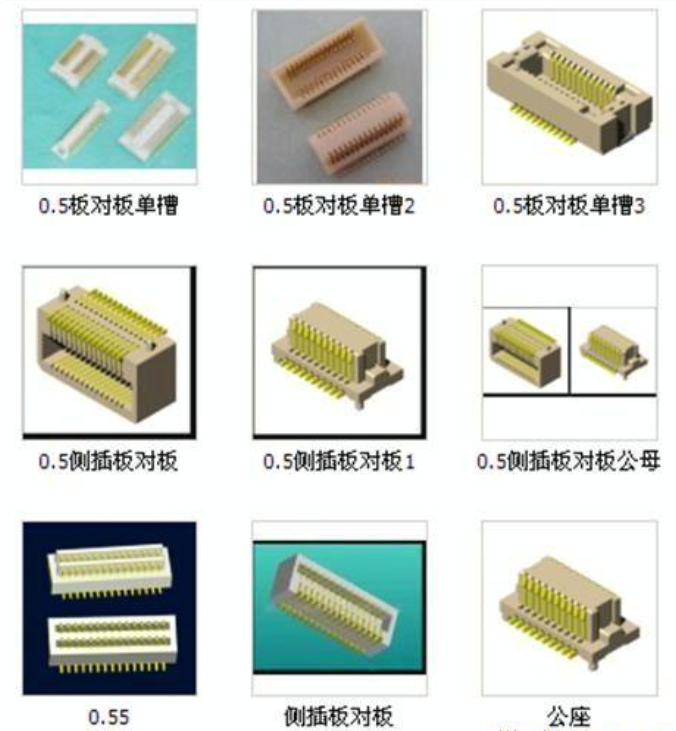

板对板连接器的固定是确保电子设备稳定运行的 “最后一道防线”。某汽车电子厂商因连接器固定松动，导致中控屏黑屏故障率飙升至 15%；某工业机器人因振动环境下固定失效，引发生产线停机 2 小时。本文系统拆解板对板连接器的 3 大固定方式（机械固定、焊接固定、辅助固定），详解 12 项关键参数及 8 大场景的适配方案，帮你彻底解决 “固定不稳” 的行业痛点。

一、机械固定：通过结构设计实现物理锁合

机械固定是最直接的防脱落方式，通过公母座的卡扣、锁扣等结构形成机械锁合，在振动、冲击环境下保持连接稳定性。

1. 卡扣式固定：消费电子的主流选择

· 结构原理：在连接器外壳两侧设计弹性卡扣（材质为 LCP 或 PPS），插合时卡扣与母座凹槽卡紧，提供 2-5N 的锁合力，需施加 5-10N 的分离力才能拔出。

· 关键参数：

· 卡扣弹性形变范围：≤0.5mm（超过会导致塑性变形，锁合力下降 30%）；

· 耐疲劳次数：≥500 次插拔（卡扣无断裂或失效）。

· 适用场景：智能手机主板与显示屏（0.4mm 间距连接器）、平板电脑电池接口，适合空间紧凑且插拔频率低的场景。

· 安装提示：插合时需听到 “咔哒” 声，确认卡扣完全卡入（可用力轻拉测试，无松动即为合格）。

2. 螺丝锁固：工业设备的高可靠性方案

· 结构原理：在连接器四角设计螺丝孔（M2-M3 规格），通过金属螺丝将公座与母座锁固在 PCB 板上，锁固力可达 10-30N（远超卡扣式）。

· 核心优势：

· 抗振动性能提升 5 倍（10-2000Hz 振动下无位移）；

· 可承受 300G 冲击（如汽车碰撞、设备坠落）。

· 适用场景：工业机器人控制柜（0.8mm 间距连接器）、服务器背板（多 Pin 数连接器），尤其适合需要频繁插拔或强振动的环境。

· 注意事项：螺丝扭矩需严格控制（如 M2 螺丝推荐 0.5-0.8N・m），过紧会导致 PCB 板变形，过松则起不到固定作用。

3. 推拉式锁扣：精密设备的便捷固定方式

· 结构原理：通过滑动锁扣（金属或高强度塑胶）实现快速锁合，推动锁扣时带动内部卡爪收紧，提供 3-8N 的锁合力，操作比螺丝锁固节省 70% 时间。

· 典型应用：医疗监护仪（0.5mm 间距连接器）、航空电子设备，兼顾可靠性与操作便捷性（适合医护人员、维修人员快速更换模块）。

· 性能指标：锁扣完全到位后，连接器插合深度偏差≤0.1mm（确保信号传输稳定）。

二、焊接固定：通过焊锡实现电气与机械双重连接

焊接固定是连接器与 PCB 板的基础固定方式，不仅实现电气导通，更通过焊锡的机械强度将连接器牢牢固定在板上。

1. 通孔焊接（THD）：工业级设备的坚固选择

· 工艺特点：连接器引脚穿过 PCB 板的通孔，通过波峰焊或手工焊填充焊锡，焊锡与引脚、通孔壁形成机械咬合，拉力可达 5-10N/Pin。

· 优势与局限：

· 优势：抗振动能力强（适合工业环境）、维修时可拆焊更换；

· 局限：占用 PCB 板背面空间（不适合超薄设备）、引脚间距≥1.0mm（否则通孔加工困难）。

· 适用场景：工业控制柜（2.54mm 间距排针排母）、汽车 BMS 系统（大电流连接器）。

· 质量标准：焊锡饱满（覆盖率≥95%）、无虚焊（用拉力计测试，单 Pin 拉力≥5N）。

2. 表面贴装（SMT）：消费电子的微型化方案

· 工艺特点：连接器引脚贴在 PCB 板表面的焊盘上，通过回流焊（260℃高温）使焊锡膏熔化凝固，形成焊接点，适合 0.4-1.0mm 间距的微型连接器。

· 关键参数：

· 焊盘设计：引脚宽度与焊盘宽度比 1:1.2（确保焊锡附着面积）；

· 焊接拉力：单 Pin 拉力≥1.5N（0.4mm 间距引脚）、≥3N（0.8mm 间距引脚）。

· 适用场景：智能手机（0.4mm 间距连接器）、智能手表（低高度连接器），满足微型化、高密度安装需求。

· 缺陷排查：用 X 射线检测焊锡内部空洞（空洞率≤10%），避免振动时焊点断裂。

3. 混合焊接：兼顾可靠性与微型化

· 结构设计：连接器主体采用 SMT 焊接（满足微型化），四角设计定位柱并通过通孔焊接（增强固定强度），综合拉力比纯 SMT 提升 40%。

· 典型应用：平板电脑主板与摄像头模组（0.5mm 间距连接器）、无人机飞控板（需轻量化与抗冲击平衡）。

三、辅助固定：通过额外组件强化稳定性

在强振动、高冲击等极端环境下，单一固定方式可能不足，需通过辅助组件进一步强化固定效果。

1. 定位柱与定位孔：确保插合精准度

· 设计原理：在连接器公座、母座及 PCB 板上设计定位柱（直径 1.0-2.0mm）与定位孔，插合时定位柱插入孔内，限制连接器在 X/Y 轴的位移（偏差≤0.1mm）。

· 关键作用：

· 避免插合时引脚偏移导致的虚接；

· 分散振动产生的应力（减少焊点受力）。

· 应用场景：高速信号连接器（如 PCIe 5.0 连接器）、精密医疗设备（确保信号传输无偏差）。

2. 灌胶密封：防水与固定双重作用

· 实施方式：连接器插合后，在周围缝隙灌注环氧树脂胶（固化后硬度 Shore D 80），形成刚性固定层，同时实现 IP67 级防水。

· 适用场景：户外传感器（如智能水表）、汽车发动机舱内连接器，抵御潮湿、粉尘和振动。

· 工艺要求：胶层厚度 2-5mm（过厚会导致散热不良），固化温度≤80℃（避免连接器材质老化）。

3. 金属支架：强化整体结构强度

· 结构设计：用不锈钢或铝合金支架将连接器包裹并固定在 PCB 板上，支架通过螺丝与设备外壳连接，使振动应力由支架承担（而非连接器本身）。

· 抗振提升：在 20G 加速度振动测试中，带支架的连接器接触电阻波动≤5mΩ，无支架则达 ±50mΩ。

· 适用场景：轨道交通电子（如高铁控制板），满足严苛的环境可靠性要求。

四、8 大场景的固定方案选型表

五、固定失效的 3 大原因及解决方案

1. 焊接工艺缺陷（占失效的 60%）

· 常见问题：虚焊（焊锡未完全浸润引脚）、焊盘脱落（PCB 板铜箔与基材分离）。

· 解决方案：

· 优化焊盘设计（增大 0.1mm）；

· 控制回流焊温度曲线（峰值 260℃±5℃）；

· 批量生产前做拉力测试（每批次抽测 50 个，单 Pin 拉力不低于标准值）。

2. 机械固定松动（占失效的 30%）

· 常见问题：卡扣断裂（材质疲劳）、螺丝松动（振动导致）。

· 解决方案：

· 卡扣材质选 LCP（耐疲劳次数≥500 次）；

· 螺丝采用防松设计（涂螺纹胶或用带弹垫的螺丝）；

· 定期维护时检查固定部件（尤其振动设备）。

3. 环境因素导致老化（占失效的 10%）

· 常见问题：塑胶卡扣高温老化（变脆断裂）、灌胶层开裂（温度循环导致）。

· 解决方案：

· 高温场景选 PPS 材质卡扣（耐温 150℃）；

· 灌胶选柔性环氧树脂（热膨胀系数与 PCB 匹配）；

· 户外设备增加遮阳 / 隔热设计（降低环境温度）。

总结：固定方案 = 场景需求 + 多重防护

板对板连接器的固定不是单一方式的选择，而是 “焊接基础 + 机械锁合 + 辅助强化” 的系统工程。消费电子追求 “轻量化 + 微型化”，优先 SMT 焊接 + 卡扣；工业设备强调 “抗振 + 高可靠”，必选螺丝锁固 + 金属支架；极端环境需要 “密封 + 结构强化”，依赖灌胶 + 定位柱组合。

记住：固定设计的核心是 “应力分散”—— 将振动、冲击产生的力通过支架、定位柱等结构传递到 PCB 板或设备外壳，而非让连接器引脚和焊点单独承受。若需针对特定设备（如新能源汽车 BMS）设计固定方案，可提供振动频率、温度范围、插拔次数三个参数，获取定制化解决方案。
