8 位拨码开关作为工业与消费电子中 “高扩展性配置元件”，凭借 0-255 的宽地址范围，广泛用于 PLC 模块地址设定、RS485 总线设备组网、工业控制器参数调节等场景。但实际操作中，常因 “位功能混淆、编码逻辑误解、高低位颠倒” 导致配置失败 —— 某工厂技术员误将 8 位拨码的第 8 位（高位）当作第 1 位（低位），使 20 台传感器地址冲突；某工程师未明确每一位的权重，手动计算地址时漏算高位，导致路由器无法接入网络。本文系统拆解 8 位拨码开关的每一位特性，详解编码逻辑、功能划分、应用场景与配置误区，帮你彻底搞懂 “8 个位分别对应什么，该如何用”。

一、8 位拨码开关基础认知：位定义与核心特性

8 位拨码开关由 8 个独立的单路拨码单元组成，通常标注为 “第 1 位 - 第 8 位”，其核心特性与 “位” 直接相关，需先明确 3 个基础概念：

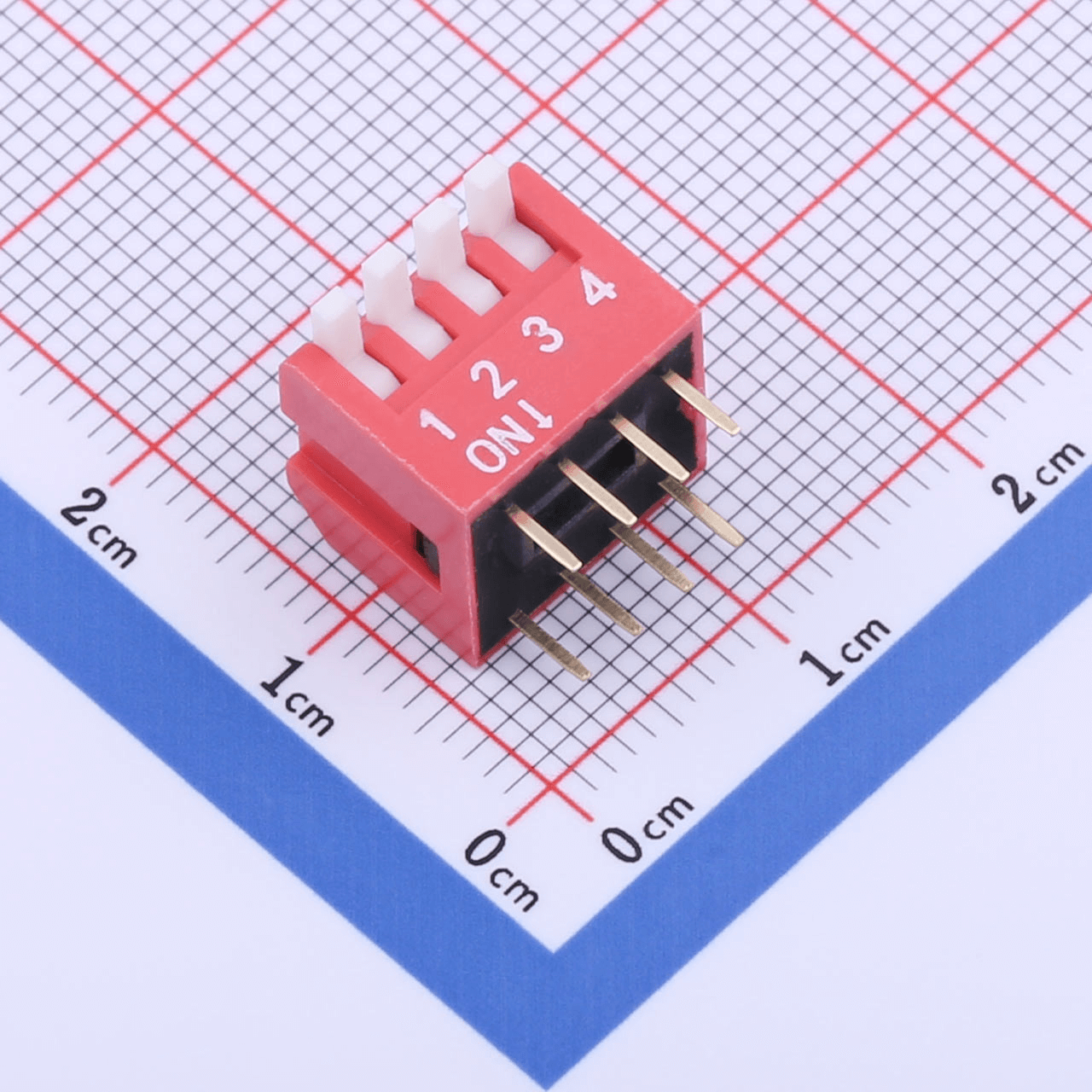

1. 位的物理标识与排列规则

· 物理标注：多数 8 位拨码开关的外壳或 PCB 丝印会明确标注 “1”“2”…“8”，代表第 1 位至第 8 位，其中 “第 1 位” 为最低位（LSB） ，对应二进制编码的 “2⁰=1”，“第 8 位” 为最高位（MSB） ，对应二进制编码的 “2⁷=128”；

· 排列方向：常见两种排列方式 —— 横向排列（第 1 位在左，第 8 位在右）、纵向排列（第 1 位在上，第 8 位在下），无标注时可通过 “引脚顺序” 判断（插件式拨码开关的引脚 1 对应第 1 位，引脚 8 对应第 8 位）；

· 核心参数：每一位的额定电流通常为 0.1-0.5A（电平信号场景），耐压 50V，操作寿命 10000 次以上，满足工业长期使用需求。

2. 8 位拨码的地址范围与编码优势

· 地址范围：8 位拨码开关通过 “每一位 ON=1、OFF=0” 的二进制编码，可表示 0-2⁸-1=0-255 的共 256 个地址，覆盖多数工业设备的地址需求（如 RS485 总线最多可连接 247 台设备，8 位拨码完全满足）；

· 编码优势：相比 4 位拨码（0-15），8 位拨码无需 “多组组合” 即可实现宽范围地址，减少布线复杂度；相比软件配置，8 位拨码无需通电即可修改地址，适合无屏幕的嵌入式设备（如传感器、执行器）。

二、8 位拨码开关每一位的编码逻辑与权重

8 位拨码开关的核心价值在于 “通过位的组合实现二进制编码”，每一位对应固定的权重（2 的幂次），需牢记每一位的权重与十进制对应关系，避免配置错误：

8 位拨码开关位权重对照表

编码逻辑解读（以目标地址为例）

示例 1：目标地址 = 21（十进制）

· 二进制转换：21 转化为 8 位二进制为 “00010101”，其中 “1” 对应 “ON”，“0” 对应 “OFF”；

· 位状态配置：

· 第 1 位（权重 1）：二进制第 0 位为 1→ON；

· 第 2 位（权重 2）：二进制第 1 位为 0→OFF；

· 第 3 位（权重 4）：二进制第 2 位为 1→ON；

· 第 4 位（权重 8）：二进制第 3 位为 0→OFF；

· 第 5 位（权重 16）：二进制第 4 位为 1→ON；

· 第 6-8 位（权重 32/64/128）：二进制第 5-7 位为 0→OFF；

· 配置结果：第 1、3、5 位 ON，其余位 OFF，对应地址 21。

示例 2：目标地址 = 156（十进制）

· 二进制转换：156 转化为 8 位二进制为 “10011100”；

· 位状态配置：

· 第 8 位（权重 128）：二进制第 7 位为 1→ON；

· 第 7 位（权重 64）：二进制第 6 位为 0→OFF；

· 第 6 位（权重 32）：二进制第 5 位为 0→OFF；

· 第 5 位（权重 16）：二进制第 4 位为 1→ON；

· 第 4 位（权重 8）：二进制第 3 位为 1→ON；

· 第 3 位（权重 4）：二进制第 2 位为 1→ON；

· 第 2-1 位（权重 2/1）：二进制第 1-0 位为 0→OFF；

· 配置结果：第 3、4、5、8 位 ON，其余位 OFF，对应地址 156。

关键提醒：高低位不可颠倒

· 常见错误：将第 8 位（高位，权重 128）当作第 1 位（低位，权重 1），如目标地址 128（二进制 10000000），误将第 1 位拨至 ON（实际需第 8 位 ON），导致地址变为 1；

· 避坑方法：配置前用 “小地址验证”—— 先配置地址 1（仅第 1 位 ON），上电测试设备是否识别为地址 1，确认高低位顺序后再配置目标地址。

三、8 位拨码开关的位功能划分：地址编码与功能选择场景

8 位拨码开关的 8 个位并非仅用于地址编码，还可根据需求划分 “地址位” 与 “功能位”，实现 “地址 + 功能” 的双重配置，常见场景如下：

场景 1：全地址编码（8 位均为地址位）

· 应用场景：RS485 总线多设备组网（如 200 台温湿度传感器）、PLC 数字量模块地址扩展（0-255 地址范围）；

· 功能划分：第 1-8 位均为地址位，无功能位，通过 8 位组合实现 0-255 的地址设定；

· 案例：某智慧工厂的 RS485 总线系统，200 台传感器分别配置地址 1-200，第 1-8 位按二进制编码拨码，上位机通过地址精准读取每台传感器的数据，无冲突。

场景 2：地址位 + 功能位（部分位为功能位）

· 应用场景：工业控制器（如变频器）的 “地址 + 工作模式” 配置、路由器的 “IP 段 + 通信协议” 配置；

· 功能划分示例：

· 第 1-6 位：地址位（权重 1-64），地址范围 0-63；

· 第 7 位：功能位 1（ON = 自动模式，OFF = 手动模式）；

· 第 8 位：功能位 2（ON=RS485 通信，OFF = 以太网通信）；

· 案例：某变频器 8 位拨码配置 —— 第 1-6 位拨至 “000101”（地址 5），第 7 位 ON（自动模式），第 8 位 ON（RS485 通信），变频器通电后自动进入 “地址 5 + 自动模式 + RS485 通信” 状态，无需额外软件设置。

场景 3：分段地址编码（高位 + 低位组合）

· 应用场景：大型系统中按 “区域 + 设备编号” 划分地址（如商场的照明控制系统，区域 1-16，每区域 1-16 台设备）；

· 功能划分：

· 第 1-4 位：低位地址（设备编号，0-15）；

· 第 5-8 位：高位地址（区域编号，0-15）；

· 总地址 = 高位地址 ×16 + 低位地址（如区域 3、设备 5，总地址 = 3×16+5=53）；

· 优势：便于后期维护，如区域 3 的设备故障，可快速定位拨码的第 5-8 位（区域位）为 “0011”，缩小排查范围。

四、8 位拨码开关的实际应用案例（按场景分类）

案例 1：工业 PLC 模块地址配置（全地址编码）

· 设备：西门子 S7-300 PLC 的模拟量输入模块（8 位拨码，ON=1，地址范围 0-255）；

· 目标需求：设置模块地址为 68，对应 PLC 模拟量输入地址 PIW68（过程输入字 68）；

· 配置步骤：

1. 计算二进制：68 转化为 8 位二进制 “01000100”；

1. 对应位状态：第 3 位（权重 4）、第 7 位（权重 64）为 1→ON，其余位为 0→OFF；

1. 拨码操作：将第 3、7 位拨至 ON，第 1-2、4-6、8 位拨至 OFF；

1. 校验：PLC 上电后，通过编程软件（STEP 7）查看 “模拟量模块地址”，显示 68 即为配置成功。

案例 2：RS485 传感器组网（分段地址编码）

· 设备：200 台工业压力传感器（8 位拨码，第 1-4 位 = 设备编号，第 5-8 位 = 区域编号）；

· 目标需求：区域 5（第 5-8 位 = 0101）、设备 12（第 1-4 位 = 1100），总地址 = 5×16+12=92；

· 配置步骤：

1. 区域位（第 5-8 位）：5 的 4 位二进制为 0101→第 5 位（权重 16）、第 7 位（权重 64）ON；

1. 设备位（第 1-4 位）：12 的 4 位二进制为 1100→第 3 位（权重 4）、第 4 位（权重 8）ON；

1. 拨码组合：第 3、4、5、7 位 ON，其余位 OFF；

1. 测试：上位机发送 “读取区域 5 设备 12” 指令，能收到传感器反馈的压力数据，说明配置正确。

案例 3：变频器 “地址 + 功能” 双重配置（地址位 + 功能位）

· 设备：台达 VFD-M 变频器（8 位拨码，第 1-6 位 = 地址，第 7 位 = 模式，第 8 位 = 通信）；

· 目标需求：地址 10（第 1-6 位 = 001010）、自动模式（第 7 位 ON）、RS485 通信（第 8 位 ON）；

· 配置步骤：

1. 地址位（第 1-6 位）：10 的 6 位二进制为 001010→第 2 位（权重 2）、第 4 位（权重 8）ON；

1. 功能位：第 7 位 ON（自动），第 8 位 ON（RS485）；

1. 拨码操作：第 2、4、7、8 位 ON，其余位 OFF；

1. 验证：变频器通电后，按 “模式键” 显示 “Auto”（自动模式），通过 RS485 工具读取地址 10，能获取变频器频率数据，配置生效。

五、8 位拨码开关位配置的 6 大常见误区与避坑指南

1. 误区 1：高低位颠倒（最频发错误）

· 错误表现：将第 8 位（高位，权重 128）当作第 1 位（低位，权重 1），如目标地址 128（二进制 10000000），误拨第 1 位 ON，实际地址为 1；

· 避坑方法：

· 查物理标注：优先看拨码开关的 “1”“8” 标识，无标识时查看设备说明书的 “位定义”；

· 小地址测试：先拨 “第 1 位 ON，其余 OFF”，若设备识别为地址 1，说明第 1 位是低位；若识别为 128，说明第 1 位是高位。

2. 误区 2：漏算高位权重（地址偏差大）

· 错误案例：目标地址 130（二进制 10000010），仅拨第 2 位（权重 2）ON，漏拨第 8 位（权重 128），导致地址变为 2；

· 避坑方法：

· 用 “分解法” 计算：将十进制地址分解为 “128+64+32+16+8+4+2+1” 的和，如 130=128+2，对应第 2、8 位 ON；

· 用对照表验证：配置前查 “8 位拨码地址对照表”，确认每一位的 ON/OFF 状态，避免漏算。

3. 误区 3：功能位与地址位混淆（功能异常）

· 错误表现：将第 7 位（功能位，模式切换）当作地址位，导致地址计算错误，同时功能模式异常（如本应自动模式，变为手动模式）；

· 避坑方法：

· 通读设备说明书：明确标注 “哪些位是地址位，哪些是功能位”，如说明书标注 “第 1-6 位 = 地址，第 7-8 位 = 功能”，严格按标注划分；

· 功能位单独测试：配置后先验证功能（如模式切换），再验证地址，避免双重错误。

4. 误区 4：拨码未完全到位（接触不良）

· 错误后果：某一位处于 “半拨状态”（未卡入 ON/OFF 档位），设备上电后该位状态时有时无，导致地址跳变（如地址 21 偶尔变为 20）；

· 避坑方法：

· 拨码时确认反馈：每拨一位需听到 “咔嗒” 声，或观察拨码键与开关平面平齐；

· 拨码后目视检查：从侧面查看 8 位拨码键，确保无倾斜，必要时用镊子辅助调整。

5. 误区 5：未断电拨码（参数紊乱）

· 错误操作：部分设备（如 PLC 模块、变频器）要求 “断电后修改拨码”，若通电拨码，CPU 可能误读位状态，导致地址锁定或设备死机；

· 避坑方法：

· 遵循 “断电 - 拨码 - 上电” 流程：无论设备是否标注，默认断电操作，特殊设备支持热拨码需按说明书步骤（如长按复位键）；

· 上电后重启验证：拨码完成上电，若设备报错，重启设备让 CPU 重新读取位状态。

6. 误区 6：多设备地址重复（通信冲突）

· 错误场景：200 台传感器组网，未规划地址，导致 10 台设备拨为地址 5，总线通信时数据冲突，上位机无法区分设备数据，甚至引发总线瘫痪；

· 避坑方法：

· 提前编制 “地址分配表”：按区域、设备类型划分地址段，如区域 1（车间 1）用地址 1-32，区域 2（车间 2）用 33-64，传感器用 1-48，控制器用 49-64，避免交叉重叠；

· 配置后 “逐台登记 + 扫描验证”：每台设备配置完成后，在外壳贴地址标签（如 “传感器 - 区域 1 - 地址 5”），并记录到电子台账；工业场景中，用 RS485 扫描工具（如 Modbus Poll）通电扫描总线上的所有地址，若提示 “地址重复”，立即定位设备并修改；

· 预留备用地址：在地址分配表中预留 10%-20% 的备用地址（如 200 台设备预留 20 个地址），便于后期新增设备，无需重新调整现有地址。

六、8 位拨码开关的维护与故障处理（针对 “位” 的问题）

8 位拨码开关的故障多与 “位接触不良、位状态误读” 相关，需针对性排查每一位的状态，确保配置稳定：

1. 日常维护要点（预防位故障）

· 定期清洁位触点：每 3-6 个月（工业场景）或 1 年（民用场景），断电后用压缩空气吹净拨码开关的位间隙（避免粉尘堆积导致触点接触不良）；若触点氧化，用蘸有异丙醇的棉签轻轻擦拭每一位的触点（不可用酒精，避免腐蚀塑料外壳）；

· 检查位档位锁定：轻拨每一位拨码键，确认是否有 “卡顿感”（锁定卡扣正常），若某一位拨码键松动（无卡顿），需更换拨码开关（避免档位偏移导致位状态变化）；

· 记录位配置档案：将每台设备的 8 位拨码状态（如 “第 1、3、5 位 ON”）、对应地址 / 功能，记录到设备档案中，后期维护时无需重新推导位组合。

2. 常见位故障排查（按问题类型分类）

（1）故障 1：某一位拨码始终无响应（状态固定为 0 或 1）

· 现象：无论拨至 ON 或 OFF，设备读取该位状态始终为 1（或 0），如第 4 位拨至 ON 时仍读为 0，导致地址计算错误；

· 排查步骤：

1. 断电后，用万用表通断档测该位的 “档位端 - 公共端”：拨至 ON 时应导通（蜂鸣），拨至 OFF 时应断开，若始终导通 / 断开，说明该位触点损坏，需更换拨码开关；

1. 若通断正常，检查该位的信号线（如连接 MCU 的导线）：用通断档测 “拨码档位端 - MCU I/O 口”，若不通，说明线路断裂，重新焊接或更换导线；

1. 若线路正常，更换该位的偏置电阻（上拉 / 下拉电阻）：如原 10kΩ 电阻损坏，导致电平固定，更换为同阻值电阻后测试。

（2）故障 2：多位拨码状态跳变（间歇性错误）

· 现象：第 2、5 位拨码状态偶尔从 ON 变为 OFF，导致地址频繁跳变（如地址 21 变为 17），多发生在振动、粉尘环境；

· 排查步骤：

1. 检查拨码开关安装：若设备安装在机床、电机旁，振动可能导致拨码键移位，需加固设备安装支架（如增加减震垫），并重新拨码确保档位到位；

1. 清洁位触点：粉尘可能导致触点接触不良，用压缩空气吹净后，再用异丙醇棉签擦拭每一位触点；

1. 增加抗干扰措施：在拨码开关的信号线与 GND 之间并联 0.1μF 陶瓷电容（靠近 MCU 引脚），减少电磁干扰对多位状态的影响。

（3）故障 3：所有位状态无法读取（全路无响应）

· 现象：8 位拨码无论如何配置，设备均读取为 “全 0” 或 “全 1”，无法识别任何位状态；

· 排查步骤：

1. 测公共端电平：上拉电路中公共端应接地（电平 0V），若测为 VCC（3.3V），说明公共端接反，重新焊接公共端至 GND；

1. 测电源电压：用万用表电压档测 VCC（如 3.3V），若电压为 0，检查电源模块是否故障，更换电源后测试；

1. 检查 MCU 配置：若电源、线路正常，可能是 MCU 的 I/O 口配置错误（如未使能上拉输入），重新配置 MCU 寄存器（如 STM32 的 GPIO_InitTypeDef），使能对应 I/O 口的输入模式。

七、8 位拨码开关的选型建议（基于 “位” 的需求）

选择 8 位拨码开关时，需结合 “位的使用场景、环境要求”，确保每一位的性能匹配需求：

1. 按 “位触点电流” 选型

· 电平信号场景（如地址编码、功能选择）：每一位的电流≤10mA，选 “微电流型” 拨码开关（如圆达 DS-08，触点电流 0.1A），成本低且体积小；

· 电源切换场景（如某几位控制电源通断）：每一位的电流≥100mA，选 “大电流型” 拨码开关（如 KFC-DIP-08，触点电流 1A），避免触点烧蚀。

2. 按 “位防护等级” 选型

· 工业恶劣环境（粉尘、潮湿、油污）：选 IP65 防护等级的拨码开关（如 ALPS SKQU 系列），其外壳密封设计可保护每一位触点不受污染物侵蚀；

· 民用干燥环境（如路由器、家电）：选 IP40 防护等级即可（如 TE Connectivity 1725584-8），性价比更高。

3. 按 “位操作方式” 选型

· 频繁修改场景（如实验室设备频繁调整参数）：选 “带锁定功能的 8 位拨码开关”（如拨动后需按压锁定），避免误触导致位状态变化；

· 固定配置场景（如出厂后无需修改地址）：选 “普通无锁定型”，成本更低，操作简便。

八、总结：8 位拨码开关 “位” 的核心应用逻辑

8 位拨码开关的每一位并非独立存在，而是通过 “权重组合、功能划分” 实现灵活配置，核心应用逻辑可总结为 3 点：

1. 编码逻辑是基础：牢记每一位的权重（第 1 位 = 1，第 8 位 = 128），通过二进制转换实现地址精准配置，避免高低位颠倒、漏算高位；

2. 功能划分是关键：根据场景将 8 位划分为 “全地址位、地址 + 功能位、分段地址位”，如工业组网用全地址位，控制器配置用地址 + 功能位，提升配置效率；

3. 维护排查重细节：位故障多源于 “触点、线路、干扰”，日常需清洁触点、加固安装，排查时按 “单一位→多位→全路” 逐步定位，确保每一位状态稳定。
